產品型號：ZGT-1
產品代碼：zgt-1
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2025-02-10
關 注 度：15879
生產企業：上海實博實業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似理論換算成原件上的應力，其精度能滿足工程設計的要求。光彈性法可以測量幾何形狀與載荷條件較為復雜的構件應力，特別是可測量其它方法難以解決的應力集中及內部應力問題。因而，受到學術和工程領域的青睞。
此外，光彈性還是高等學校力學實驗教學的重要內容。ZGT-1數字化光彈儀主要面向高等學校的力學實驗教學。特別注重培養學生的動手操作能力。合理的設計更加方便學生動手操作，更有利于學生加深對材料力學教學內容的理解和領悟。

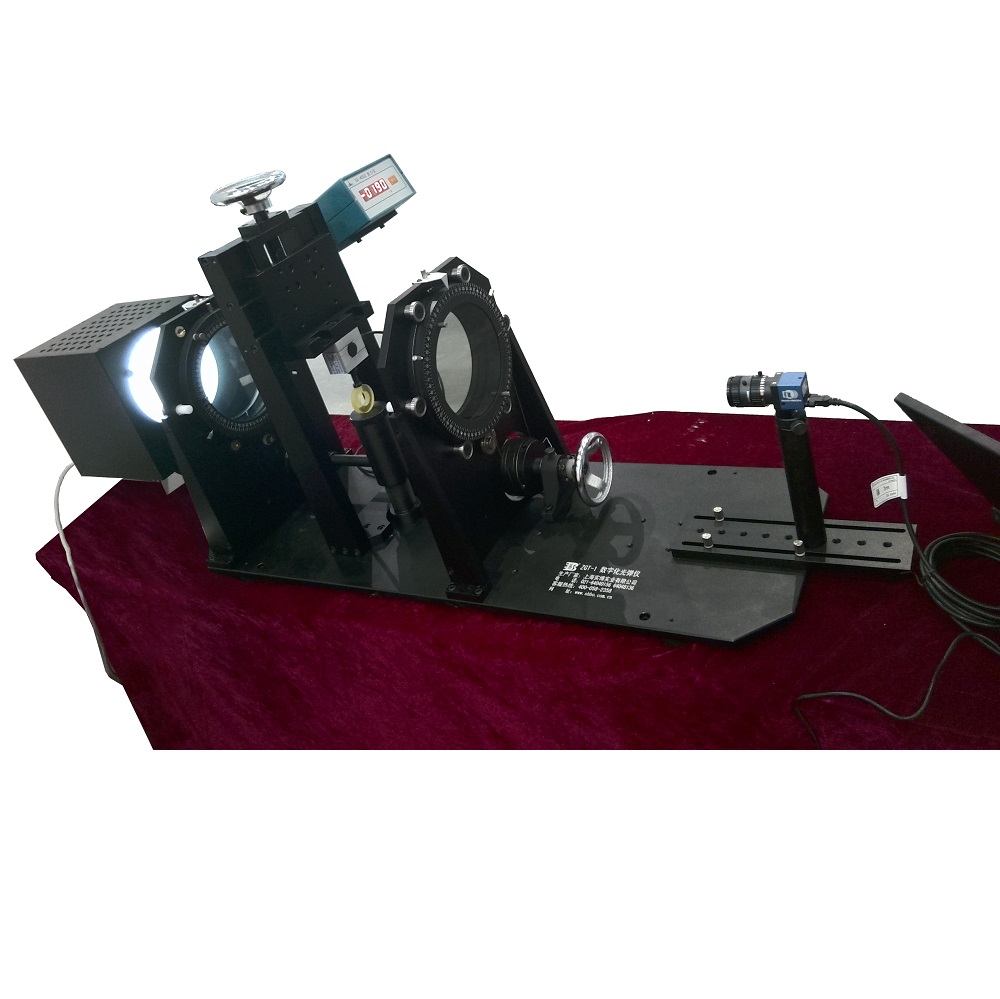

本儀器由漫射光源、偏光系統、四分之一波片系統、數顯加力架、CCD及鏡頭（可更換）組成。起偏鏡和檢偏鏡可以同步回轉，兩套四分之一波片也可以回轉，同時該偏光片能同步旋轉。從而滿足進行相移測量等差線、等傾線、倍增等數字化功能。
一、 主要功能：光彈儀是使線偏振光或圓偏振光通過處于應力狀態下的試件，觀察或攝取所獲得的應力干涉條紋來判斷試件受力狀態的儀器。該儀器是一種光學無損檢測的實驗裝置，用于測量光彈性模型受載時所產生的等差線和等傾線條紋。
二、 應用范圍：它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似理論換算成原件上的應力，其精度能滿足工程設計的要求。光彈性法可以測量幾何形狀與載荷條件較為復雜的構件應力，特別是可測量其它方法難以解決的應力集中及內部應力問題。
三、 儀器配置、參數及功能
1. 實現人機對話方式對光彈條紋的自動識別、接收、處理并輸出數字化的結果；
2. 全場的內部應力（包括邊界應力）的獲取并數字化輸出；
3. 同步機構Tardy補償功能
4. 求材料條紋值；
5. 通用圖像處理：條紋濾波、細化、反相、批處理等；
6. 求等傾線全場位相及解包裹；
7. 求等差線全場位相及解包裹；
8. 第一主應力方向判別；
|
|
