產品型號：Kylines VGA300
產品代碼：
產品價格：1280
計量單位：套
折 扣 率： 0
最后更新：2013-09-22
關 注 度：5849
生產企業：北京麒麟視訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

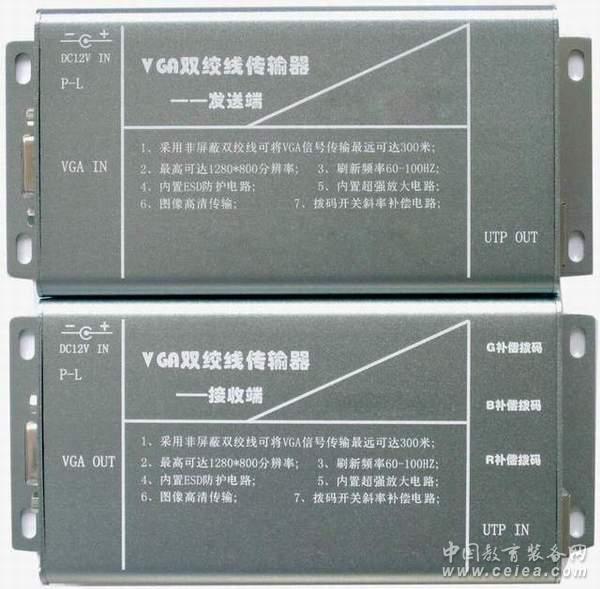

產品詳細介紹VGA雙絞線傳輸器(Kylines VGA300),VGA延長器，VGA收發器，VGA長線驅動器，VGA放大器
一、產品概述：
為了解決VGA信號＋音頻信號較長距離的傳輸時，發生的圖像重影，顏色失真等問題，北京麒麟視訊科技有限公司研發生產了這款雙絞線VGA傳輸器，可以傳輸距離為0--300米，是專為網絡平板顯示及大屏幕幕墻顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量VGA視頻信號長距離傳輸的需求而專業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非屏蔽五類網線上平衡傳輸，以增強對共模噪聲及干擾信號的抑制，同時大幅度地節約線材成本并簡化了工程布線。采用專利技術將H和V信號編碼至RGB信號上加重處理后發送，僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼，并采用遠距離高頻補償加重處理，帶寬高達350MHz。使XGA（最高1600*900/60Hz）的傳輸距離達到300米，以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由于整個傳輸系統采用了加權零值拆分的平衡傳輸的專利技術，因此雙絞線在傳輸信號時不會對外造成EMI的干擾。可通過設置撥碼開關來調整傳輸距離的遠近。
二、典型應用：
多功能電化教室中連接中控主機與投影機之間；
計算機與大型led屏幕之間；
地鐵或列車、汽車車廂廣告屏；等等應用。
三、產品優勢
★VGA信號，音頻信號同步傳輸
★不需任何軟件安裝、即插即用
★不需服務器、交換機、路由器、HUB及終端工作站組網
★不需IP占用和設置、無防火墻、無TCP/IP協議及網絡維護！
★點對點實時高保真視頻同步傳輸
★采用廉價的非屏蔽雙絞線傳輸高清VGA視頻
四、產品參數：
★電源：DC 5V/1A
★工作溫度：-25℃～+70℃
★儲存溫度：-40℃～+80℃
★產品尺寸：124.5mm*66mm
★輸入接口：HDI5PIN (VGA母頭)
★輸出接口：HDI5PIN (VGA母頭)
★音頻輸入接口:3.5(母頭)
★音頻輸出接口:3.5(母頭)
★帶寬：300MHz(-3dB)滿載
0-130MHz+3dB到-3dB
★輸入電平范圍：0.5-2.0V p-p
★輸入電平誤差：小于3mV
★輸入阻抗：75Ω
★輸出阻抗：75Ω
★信噪比：60dB
★接口類型：HDB15，RJ45
★視頻規格：VGA, SVGA, XGA, SXGA, UXGA, LCD
★網線規格：CAT5, CAT5E, CAT6UTP電纜
★最大傳輸距離：300m
五、接收端信號補償調整方法
如果第一組的R補償第一位撥下，則其他兩組也把第一位撥下；
Utp線纜長度
（米） 三組撥碼開關狀態
R1,G1,B1 R2,G2,B2 R3,G3,B3 R4,G4,B4
0-75 開 關 關 關
75-150 關 開 關 關
150-225 關 關 開 關
225-300 關 關 關 開
注意：
1 . 撥碼開關向下撥為開。
2 . 根據線纜情況不同，您可能需要根據圖像亮度調整這3組補償開關，使得圖像最佳為止。
六、顯示器分辨率和刷新頻率說明
VGA雙絞線傳輸器支持的分辨率和刷新頻率
刷新頻率
分辨率 60Hz 70Hz 75Hz 85Hz 100Hz
640*480 支持 支持 支持 支持 支持
800*600 支持 支持 支持 支持 支持
1024*768 支持 支持 支持 支持 支持
1152*864 支持 支持 支持 支持 支持
1280*600 支持 支持 支持 支持 支持
1280*720 支持 支持 支持 支持 支持
1280*768 支持 支持 支持 支持 支持
1280*960 支持 支持 支持 支持 支持
1280*1024 支持 支持 支持 支持 支持
1400*1050 支持 支持 支持 支持 支持
1600*900 支持 支持 支持 支持 支持
1600*1200 支持 支持 支持 支持 支持
1920*1080 支持 支持 支持 支持 支持
1920*1200 支持 支持 支持 支持 支持
注：由于不同的顯示器所支持的分辨率和刷新頻率略有不同，請按照實際的顯示效果調整分辨率和刷新率，達到顯示的最佳效果為準！
|
|
