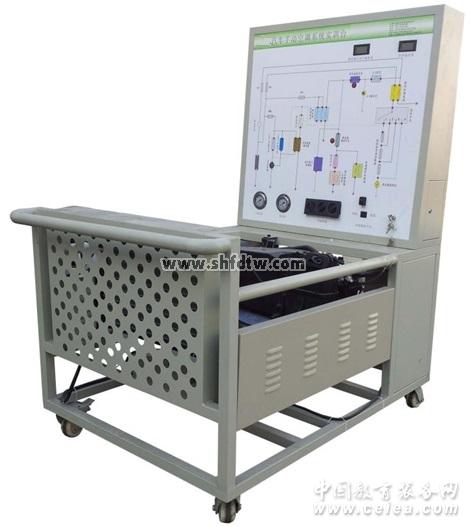

TW-XQ33電動汽車熱電制冷空調系統實訓臺
一、產品簡介
該設備采用原電動汽車空調熱電制冷系統為基礎，充分展示電動汽車空調熱電制冷系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對電動汽車空調熱電制冷系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1.真實可運行的電動汽車空調熱電制冷系統，充分展示電動汽車空調熱電制冷系統的組成結構和工作過程。
2.該設備無壓縮機，不用制冷劑，利用高性能半導體制冷芯片制冷，安全環保。操作空調控制面板，可真實演示電動汽車空調熱電制冷系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析電動汽車空調熱電制冷系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.空調系統沒有滑動部件，可靠性高，基本屬于免維護，噪聲低。
6.空調出風口溫差在10℃左右；主機風扇采用雙風扇（鼓風機）風量足，可進行無級變速調節風速；采用水排散熱，散熱效果好；冷暖兩用空調系統。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：電動汽車電源
制 冷 劑：無
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
序號
名 稱
規格型號
單位
數量
1
檢測控制面板(面板柜)
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm)
套
1
2
點火開關
天威
個
1
3
電動汽車冷暖空調組件
原車全新,48V
套
1
4
電動汽車電池組
原車全新,48V
套
1
5
DC/DC系統
原車全新
套
1
6
移動臺架(帶自鎖腳輪裝置)
1500×1000×1700mm(長×寬×高)
臺
1
7
故障模擬與排除裝置
天威
套
1
8
設備教師手冊
天威
套
1
9
設備合格證、保修卡
天威
套
1
