產品詳細介紹

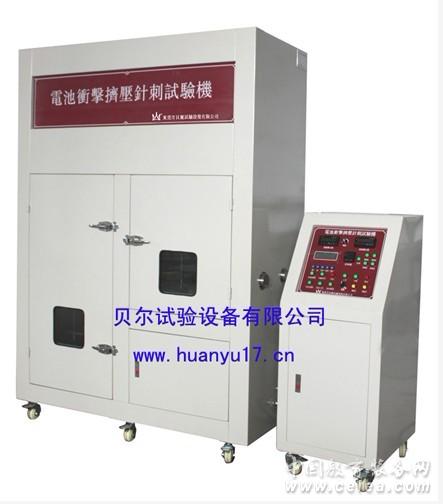

貝爾電池沖擊擠壓針刺試驗機(三合一）
電池沖擊擠壓針刺三綜合試驗機
一、概述：電池沖擊擠壓針刺試驗機為貝爾公司新設計的一款新型設備，是專為節約使用空間、使用成本而設計的。
二、用途：
2.01.沖擊試驗：電池中部放橫放一定直徑的鋼棒，一定重量的物體，從電池
上方一定高度自由下落，砸在鋼棒上，鋼棒擠壓下面電池
2.02.擠壓試驗:本機適用于各類電池級模擬在處理家庭廢物時，電池遭受擠壓(如壓實垃圾)的情形
2.03.針刺試驗:本機適用于各類電池級模擬在處理家庭廢物時，電池遭受針刺
(如壓實垃圾)的情形
三、原理：
3.01.沖擊試驗：試驗樣品電池要放在一平面上，一根直徑為15.8mm(5/8英寸)
的棒十字交叉放置在樣品的中心位置上。一個9.1kg0.46kg的重物從
610-1000mm的高處跌落到樣品上。
3.02.擠壓試驗:被試電池在兩個平面被擠壓，通過臺鉗或活塞直徑為32mm液壓
臂施加約13KN的擠壓力，擠壓持續至液壓奘置上壓力表讀數到達17MPa,
一旦達到最大壓力，就解除擠壓。
3.03.針刺試驗:試驗應在20℃ ± 5℃的環境溫度下進行，置于通風櫥中，用直徑
3mm的無蝕銹鋼針以10mm/s-40mm/s的速度刺穿電池最大表面的中心位
置
四、依據標準
4.01.沖擊試驗標準：
4.01.1.UL1642《鋰電池標準中機械試驗——沖擊試驗》
4.01.2.UL2054-2005《電池標準中機械試驗——沖擊試驗》
4.01.3.UN38.3《鋰電池及電池組測試標準規章——撞擊試驗》
4.01.4.GB/T 18287-2000《蜂窩電話用鋰離子電池總規范重物沖擊試驗》
4.01.5.SJ/T 11169-1998《鋰電池標準沖擊試驗》
4.01.6.YD 1268-2003《移動通信手持機銼電池及充電器的安全要求沖擊試驗》
4.01.7.SJ/T 11170-1998《家用及商用電池標準機械試驗中的碰撞試驗》
4.02.擠壓試驗標準：
4.02.1.GB/T 2900.11-1988礦燈用鋰離子蓄電池安全性能檢驗規范《擠壓》
4.02.2.YD 1268- 2003移動通信手持機銼電池及充電器的安全要求《耐擠壓性能》
4.02.3.SJ/T 11169-1998鋰電池標準《擠壓試驗》
4.02.4.UL 1642安全標準《壓縮測試》
4.02.5.GB/T 8897.4-2002原電池第4部分鋰電池的安全要求《擠壓》
4.02.6.SJ/T 11170-1998家用及商用電池安全標準《擠壓》
4.02.7.YDB 032-2009通信用后備式鋰離子電池組《抗擠壓》
4.02.8.UL2054安全標準《壓縮測試》
4.02.9.QB/T 2502-2000鋰離子蓄電池總規范《擠壓(內部短路)試驗》
4.03.針刺試驗標準：
4.03.1.GB/T 18332.2-2001《電動道路車輛用金屬氫化物鎳蓄電池標準穿刺試驗》
4.03.2.MT/T 1051-2007《礦燈用鋰離子蓄電池——針刺試驗》
五、儀器說明(型號：BE-6048)
5.01.儀器規格說明:
5.01.1.沖擊：
A、落球重量 ： 9.1kg、10kg
B、落下高度 ： 25~1000mm (重物可以提起到一定高度，并作放，保
證重物在垂直向自由落體，不傾斜、不搖晃)
C、橫杠直徑 : 15.8 mm (垂直橫放在電池中部，重物砸落在鋼棒上，
鋼棒保持與方電池的底面平行；)
D、試驗動力方式： 自由落體
5.01.2.擠壓：
A、最大壓力: 1KN～15KN
B、活塞直徑： 32mm、
C、試驗動力方式： 液壓
D、單位轉換： Kg/N/Lb
5.01.3.針刺：
A、針尖距離下部: 放電池的平面高度為200mm
B、穿刺速度： 10～150mm/s的速度(可設定停留時間)
C、耐高溫不銹鋼針：φ2mm~ φ8mm(7支)
D、延時功能: 0~9999秒
E、夾具傳動方式: 氣缸傳動
F、試驗動力方式： 液壓
G、單位轉換： Kg/N/Lb
5.01.04.力值誤差： ±1%
5.01.05.單位轉換： Kg/N/Lb
5.01.06.試驗動力方式： 液壓
5.10.07.夾具傳動方式: 氣缸傳動
5.01.08.延時功能: 0~9999秒可設置
5.01.09.升降方式 ： 電動升降
5.01.10.上下沖擊面： 鋼板
5.01.11.箱門 ： 左右單開門，開觀察窗，冷拉手門鎖
|
|
