產品詳細介紹產品概述：

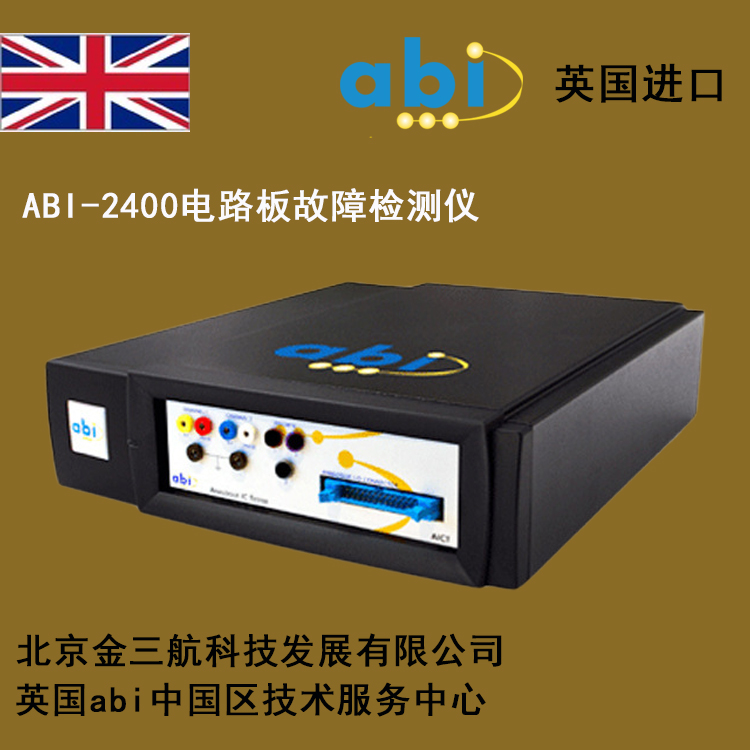

abi-2400電路板在線維修測試儀abi-2500的簡化版。主要具備非加電V-I 曲線測試技術，適合測試對電路板上各種類型的模擬和數字器件進行在線維修測試。
產品組成：
1.軟件配置：
1）具有測試流程記憶功能（軟件具有強大的測試流程編輯和記錄功能）
2）*全面記錄各種測試信息。軟件可將標準電路板上測量到的V-I和V-T曲線圖都存儲記錄到測試程序中，方便隨時與其他電路板進行對比，大大簡化了測試中需要重復對比的工作。
3）軟件在測試流程中允許用戶根據需要加入對測試步驟的文字說明、照片、Office Word、Office Excel、PDF文檔、網頁鏈接、視頻等，極大提升了測試效率。
4）*中文、英文測試操作軟件，提供免費終生軟件的升級服務；
2.硬件配置：
1）24路模擬測試通道，2路探棒測試通道，2通道同步脈沖信號；
2）*系統可對各種器件進行端口測試：V-I、V-T、測試。V-I測試頻率達到12kHz，非常合適測試電感及高頻電容器件。可設定同步脈沖信號的幅值與寬度, 進行可控硅元器件或FET的功能測試。
3）具備24通道矩陣式V-I曲線測試模式, 可針對所有管腳間的阻抗曲線進行測試。
何謂V-I曲線測試?
對于模擬及數字電路板, V/I曲線測試是成熟、可靠的解決方案。
透過一個限流電阻器, 施加AC電壓到一個測試點時, 測量因此產生的電流, 并將結果繪制成一個電壓/電流圖形, 即顯示該測試點的特性曲線。
分析V-I曲線,通常是與一個參考點作比較,而檢測如下問題：
漏電流器件。
內部受損器件。
錯誤數值的器件。
不一致的器件。
短路與開路。
功能特點：
1. 可以對各種器件進行端口測試：VI、VT、IT測試；
2. 矩陣式V-I曲線測試模式, 可針對管腳間的阻抗曲線進行測試；
3．可設定同步脈沖信號的幅值與寬度, 進行可控硅元器件或FET的功能測試；
4. 可進行光耦合器及繼電器元器件的速度功能測試；
5. 曲線相似度百分比顯示，曲線圖形的放大與縮小（批量顯示）；
6. 測試頻率高達到12kHz, 非常合適測試電感及高頻電容器件；
7. 具備自動信號補償功能, 可針對測試環境及夾具進行自校測試,防止測量信失真；
8. 簡單的通過/失敗顯示，方便非專業人員使用；
9. 無需電路圖；
10. 自動夾具定位功能。
