序號

引腳名稱

類型

說明

VDD

模塊電源輸入 DC5V

GND

模塊電源地線

3V3

電源輸出，最大提供300mA電流

SPI-SCK

I/O

SPI接口時鐘輸入輸出。或者作為輸入IN2

SPI-FSS

I/O

SPI接口片選輸出。或者作為輸入IN3

SPI-RX

I/O

SPI接口數據輸入。或者作為輸出OUT2

SPI-TX

SPI接口數據輸出。或者作為輸出OUT2

通用IO輸入，IN0

通用IO輸入，IN1

通用IO輸出，OUT0

通用IO輸出，OUT1

CALL

多功能按鍵輸入

對講時的呼叫、應答或斷開。

錄播時的啟動、停止。

CTRL

繼電器控制輸出口，可通過網絡指令控制。

靜音輸出引腳，靜音時低電平。

POWER-ON

外置功放控制引腳，程序自動控制，當播放音頻時此引腳變高。

STATUS

狀態引腳，通常接LED狀態指示燈

平時該引腳閃爍（約3秒）

當音頻模塊播放音頻節目，對講時輸出低電平。

播放節目期間，此引腳也可能輸出短暫的低電平。

RTS1

串口1流控，連接RS485控制腳

TXD1

串口1發送

RXD1

串口1接收

RTS2

多功能按鍵輸入

此腳低脈沖時音頻模塊強制為錄播模式（組播、目標自身第1組）

TXD2

【保留】

RXD2

功放控制使能

低電平時強制MT高電平、POWER-ON高電平

RTS0

串口0流控，連接RS485控制腳

TXD0

串口0發送

RXD0

串口0接收

MK+

麥克風接收+

MK-

麥克風接收-

LINE

線路輸入

LEFT

線路輸出左聲道

RIGHT

線路輸出右聲道

NET_LED0

網絡指示燈，低電平表示網絡連接

NET_LED1

網絡指示燈，低電平表示網絡有數據發送或接收

NET_TX+

網絡發送+，自適應

NET_TX-

網絡發送-，自適應

NET_RX+

網絡接收+，自適應

NET_RX-

網絡接收-，自適應

POE供電端口

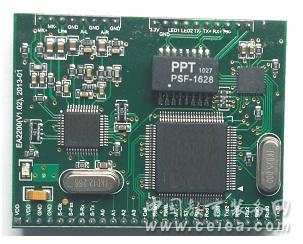

嵌入式網絡音頻模塊

產品型號：EA2200
產品代碼：
產品價格：
計量單位：塊
折扣率： 0
最后更新：2013-07-12
關注度：4892
生產企業：深圳市偉林科科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

功能 \ 型號

EA2201

EA2202A

EA2202B

EA2203

播放

√

對講

√

錄播

√

SDCard支持

√

控制串口

√

虛擬串口

√

靜音輸出

√

功放控制輸出

√

繼電器控制

√

通用IO輸入

無

4路

2路

通用IO輸出

無

4路

2路

產品詳細介紹

EA2200是一款高性能的10/100M網絡音頻模塊，采用ARM+DSP構架，能接收網絡音頻數據流，轉換成音頻模擬信號輸出。亦能采樣本地的mic輸入或linein輸入，發送到網絡上，供其他網絡音頻模塊接收播放。提供語音級的雙向音頻數據傳輸，便于構建網絡語音對講系統。EA2200模塊還提供了一組功放控制接口，具有靜音輸出，工作信號輸出，繼電器輸出和開關輸入，可方便控制外置大功率功放。提供1路用于接收用戶命令和反饋模塊信息的用戶串行接口，1路虛擬串口便于擴展用戶的應用，1路擴展串行接口，可接串口攝像頭等串口設備，1路SPI擴展接口。

我們提供了NAManager軟件用于模塊的IP地址等參數配置，提供二次開發動態庫用于網絡音頻廣播和網絡語音對講系統開發。
