產品詳細介紹產品概述

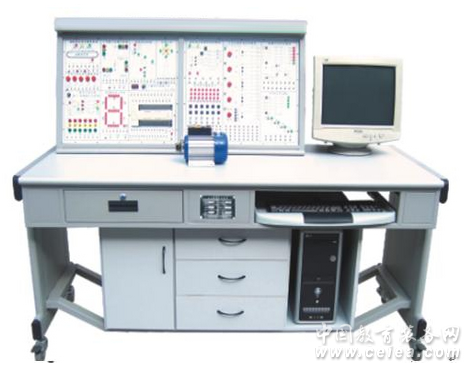

SC-DQZN5型工業自動化綜合實訓臺是針對職業技術教育而開發的綜合性的實訓裝置，適用于各類職業學校（院）的電工、機電一體化、自動化等專業的教學和從事相關專業的技術人員的實訓。本教學設備采用模塊式結構，包含有電源及信號源掛箱、PLC掛箱、變頻器掛箱、觸摸屏及文本顯示器掛箱、模擬負載掛箱、步進電機實訓裝置，伺服電機及直流調速實訓掛箱、實訓網板、電動機等，能完成PLC的認識、學習、編程訓練、組態實訓、模擬單元實訓、聯網通訊實訓、項目實訓，變頻器的認識、操作、參數設定實訓、項目實訓、通訊實訓，觸摸屏實訓，以及PLC、變頻器的綜合項目實訓。
二、技術參數
1、設備外形尺寸
1700mm×700mm×1250mm
2、供電電源
1) 三相五線交流電源
2) 三相電源總開關帶漏電保護 I△n ≤30mA，時間≤0.1s
3) 電源指示、供電指示
4) 有三相電源輸出，帶自動空氣開關
5) 有單相電源輸出，帶自動空氣開關
6) 有事故急停按鈕
7) 有接地保護
8) 有漏電保護
9) 有過流保護
10) 安全特性符合有關國家標準
3、實驗電源
1) 1.25～30V可調直流電壓源1路
2) 4～20mA可調直流電流源1路
3) DC24V電壓源1路
4) DC12V電壓源1路
4、工作環境
溫度-10℃～＋40℃，相對濕度<85%（25℃），海拔<4000m
5、容量：<1000VA
三、實訓實訓
1) 電工材料的識別及使用
2) 常用電工工具的使用
3) 常用電工儀表的認識和使用
4) 常用電器元件的認識與使用
5) 三相交流電路實驗
6) 三相異步電動機的認識與實驗
7) PLC的認識與操作
8) PLC編程軟件的學習
9) PLC基本指令訓練
10) 天塔之光
11) 八段數碼顯示
12) 郵件自動分檢
13) 水塔水位自動控制
14) 加工中心刀具庫選擇控制
15) 多種液體自動混合控制
16) 自動成型機控制
17) 裝配流水線自動控制
18) 自動軋鋼機控制
19) 交通信號燈控制
20) 機械手動作控制
21) 自動送料裝車系統
22) PLC網絡通信
23) 變頻器認識實驗
24) 變頻器的參數設置及操作
25) 三相異步電機的變頻開環調速實驗
26) BOP操作面板控制變頻器運行實驗
27) 變頻器點動運行實驗
28) 基于外部電位器控制的變頻器運行實驗
29) 基于外部電壓控制的變頻器運行實驗
30) 變頻器模擬量輸出檢測實驗
31) 變頻器開關量輸出檢測實驗
32) 變頻器多段速度控制實驗
33) PLC控制變頻器運行實驗
34) PLC通過通訊控制變頻器運行實驗
35) 觸摸屏的認識與使用
36) 觸摸屏簡介
37) 窗口切換
38) 數值輸入
39) 畫面制作及與PLC寄存器間的數據連接
40) 觸摸屏的編程
41) 文本顯示器的認識與使用
42) 文本顯示器的編程
43) 觸摸屏簡介
44) 窗口切換
45) 數值輸入
46) 畫面制作及與PLC寄存器間的數據連接
47) 三相異步電動機點動控制項目
48) 三相異步電動機正反轉項目
49) 三相異步電動機反接制動項目
50) 三相異步電動機多地點控制項目
51) 三相異步電動機Y/△降壓啟動項目
52) 三相異步電動機順序起動項目
53) 步進電機認識實驗
54) 光電開關、接近開關、霍爾開關的認識實驗
55) 步進電機的速度控制模式實驗
56) 步進電機的位置控制實驗
57) 步進電機的正反轉項目
58) 伺服電機認識實驗
59) 伺服放大器的參數設置及操作
60) 伺服系統的速度控制模式實驗
61) 伺服系統的位置控制模式實驗
62) PLC控制的PWM直流調速項目
63) PLC控制的直流電機正反轉項目
|
|
