產品詳細介紹

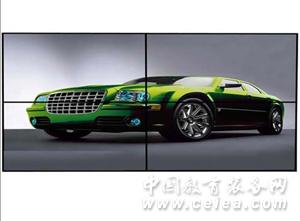

46寸液晶拼接2X2方案設計“華凱瑞科技”
北京46寸液晶拼接|北京46寸液晶拼接價格|北京46寸液晶拼接廠家
深圳華凱瑞科技液晶拼接墻采用先進、高速圖像處理技術，實現了多路高速視頻信號的處理，以高清晰度、高亮度與高色域的液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命、先進的液晶拼接墻顯示系統。一、液晶拼接墻的屏幕——LCD液晶拼接單元華凱瑞采用的LCD液晶拼接單元是目前最高端的液晶屏幕經過了專業的結構特殊處理后組成。目前，液晶憑借良優的顯示性能，已經成為人們認同最理想的顯示器件。華凱瑞科技采用的LCD液晶拼接單元具有高亮度、高對比度、更好的彩色飽和度、更寬的視角、更好的可靠性、影像穩定不閃爍、較長的使用壽命等特征�！锔吡炼龋喝A凱瑞采用的46寸液晶拼接具有更高的亮度，可以達到700 cd/m2 ——1000 cd/m2。★高對比度：華凱瑞采用的LCD液晶拼接單元的對比度與普通的液晶屏相比，要高出一倍以上，是一般背投的二～三倍�！锔玫牟噬柡投龋浩唇訂卧捎孟冗M的色彩校準技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，確保了畫面輸出的精確和穩定�！� 更寬的視角：拼接單元采用了先進的圖像調整技術，可視角度可達178°。★更好的可靠性：家用電視、PC所采用的液晶屏不能負荷24小時連續使用，華凱瑞LCD液晶拼接單元為監視器所設計，可以24小時連續工作�！镉跋穹�定不閃爍：由于LCD每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新亮點。因此，LCD亮度均勻、畫質高而且絕對不會閃爍。★更長使用壽命：拼接單元所用的背光源使用壽命均可達6萬小時以上，這就確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保拼接墻的使用壽命。
二、華凱瑞科技液晶拼接墻及控制器的特點拼接墻的主要功能特點:1、具有多種任意畫面組合拼接模式，最大可擴展到64路組合拼接，可對各單元進行任意切換組合（軟件提供8種拼接組合模式）。2、具有三種信號輸入格式，即復合視頻/ 單路VGA/單路YPbPr格式；3、具有強大的V12數字引擎功能，使得圖像更鮮艷、逼真、穩定；拼接控制器的主要功能特點:1、控制器具有針對于LCD拼接具有屏幕補償（調整圖形重顯率）的特點。2、控制器最先進的高速視頻處理芯片,應用先進的數字圖像處理算法來實時分割放大輸入視頻圖像,具有明顯的特點:整個畫面清晰流暢,色彩極其鮮艷逼真,在多倍的分割放大處理的單屏畫面上,無鋸齒和馬賽克現象，實時動態, 拼接畫面清晰亮麗。支持1080i/60Hz,圖像實現了完全真正高清實時處理。3、通過控制器輸出的各單元信號不受任何衰減，大大提高了圖像的清晰度及穩定度；確保了高清信號的最高視頻質量,使觀眾看到的是一幅高質量的完美畫面。4、采用了專業視頻模塊設計,可穩定地長時間運行,滿足每周七天每天24小時的工作需求.因采用全硬件設計架構,用戶開機后5秒內即可輸出穩定的圖像,用戶可直接硬開機和關機。5、可接收復合視頻(PAL/NTSC)/單路VGA/單路YPbPr信號. 6、圖像參數(白平衡/亮度/對比度/銳度)自動調整�？稍诳刂贫藢Ω鹘M合單元的圖像畫面的圖像模式（亮度、對比度）、色溫及圖形重顯率進行任意設置校正；出廠時的各種圖像參數均設置在標準狀態,用戶也可根據需要對個別參數進行調整,可對每路輸出圖像進行白平衡參數的調整,使得拼接墻的綜合白平衡達到盡可能完美的狀態。三、華凱瑞科技液晶拼接墻方案可行性液晶拼接墻既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意組合（M×N）。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求，選擇合適的產品和拼接方式，提出具體實施方案，滿足系統的應用需求。 通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。 可客戶的不同需求，打造個性化系統，提供不同的實施方案和技術支持。四、華凱瑞科技液晶拼接墻系統的可靠性華凱瑞度科技46寸液晶拼接墻所用的拼接單元是為專業監視器所設計的專用屏，拼接單元可一天24小時連續工作，拼接單元具有可靠性、穩定性高等特點，以保證系統穩定可靠地運行。由于低功耗、重量輕、壽命長，無輻射等特點，使液晶拼接墻可靠性極高，一般可正常工作6萬小時以上。五、華凱瑞科技液晶拼接墻系統的經濟性液晶以其卓越的性能，合理的價格，且高達6萬小時的使用壽命，質量穩定，維護費用低，是性價比最好的拼接產品。六、46寸液晶拼接的基本構成 液晶拼接墻墻的基本構成：機柜、液晶拼接單元、圖像控制處理器、控制軟件、各種線材。用戶自配：視頻/VGA 矩陣（分配器）、控制電腦（配置任意，主板帶RS-232通訊接口）七、拼接墻顯示尺寸及外觀尺寸計算：
拼接墻的大小由幕墻單元的個數 (長M×高N) 和單元的尺寸來計算。例如 2x2 46寸液晶拼接共4個46″拼接單元組成，46″拼接單元的（長：1047.4mm）×（高：600.6mm）拼接墻的長 2x1047.4=2094.8mm 高2x600.6=1201.2mm，使用時可根據安裝環境選擇不同的安裝方式時再加上邊框及立式底座的尺寸，便可得到拼接墻的外觀尺寸。八、機柜與拼接單元的外觀著色
機柜是用于固定每個拼接液晶單元的金屬架，材料采用冷軋鋼板，屏幕墻體薄、體積小，機柜散熱性能好，堅固牢靠，拼接屏嵌入式安裝，簡單方便，可以根據用戶的實際情況要求，設計不同環境下的拼接墻機柜，給用戶提供完美、大方、實用的機柜。（拼接墻及機柜的尺寸圖交給客戶確認）46寸液晶拼接拼接屏外框處理后著色為亞黑色，機柜著色為深藍黑色、拼接屏與機柜顏色搭配起來，美觀而大方。 九、應用案例
深圳市福田區公安局、中國銀行廣東省分行、交通銀行廣州市分行、深圳報業大廈、沈陽市公安局、沈陽市公路局、東莞市長安交警大隊、黑龍江省綏芬河市政府、湖南省婁底市雙峰縣公安局、河北省廊坊市檢察院審訊室、山西省鳳臺煤礦、福州市公安局、福州市交警支隊、派出所、深圳市寶安區光明街道、江蘇省泰州市海事局、浙江省寧波工程學院、山東青島某核潛艇基地、河北省邯鄲市復興區公安分局、寧波農業銀行、無錫機場派出所、重慶市長壽縣英力化工廠、山西省長治潞安礦務局、山西省晉中監獄、北京市宣武區第二職業學校、新疆塔城邊防連部隊、遼寧省大連市人民政府、邯鄲峰峰煤礦、南京河西政府公園、沈陽市桃仙機場公安局、(廣西柳州)鹿寨平安城市、(陜西)榆林煤礦、河北任丘市華北石化、青島120急救中心、河北總隊秦皇島市支隊、天津市南開區技防網、深圳月亮灣電廠、(吉林省)榆樹市公安局、湖南岳陽市鐵山管理局、嵩山少林寺建筑群、吉林省延邊州龍井市公安、黑龍江省綏芬河市數字城市管理監控、陜西綏德平安城市、徐州云龍區人民法院、寧武縣棲鳳煤礦監控、汕尾平安城市、鎮江邊防檢查站、冷水江市城市治安電子防控體系、鄭州市柳林鎮人民政府、河北省滄州黃驊市公安局、河北省徐州市新沂市公安局、無錫靈山大佛、清遠高爾夫、江蘇嘉盛化學品有限公司、常州湟里派出所、湖南益陽公安局、太原煤銷集團、福州工行、深圳市博物館、工商銀行深圳市分行… …十、系統環境設計和要求
為保證項目實施的順利進行，保護系統設備的正常工作,設備的安裝現場須滿足以下環境條件：
1、安裝要求
1）、安裝地面要求平整結實，承重力強，不變形。
2）、基座一般直接與抗靜電地板接觸，以保證地面長期承重受力不變形。2、操作控制臺（室）裝修及設備位置要求
1）、操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。2）、控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試、色彩調整等操作。3）、圖像控制器的擺放應位于屏幕墻旁邊或后面的通道（機柜內），應盡量靠近投影箱體的接口，減少VGA走線距離。3、光線要求
1）. 燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。2）. 如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。4、走線及線槽要求
1）、弱電線纜（VGA線、視頻、網絡、串口、鼠標鍵盤延長線等）應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。2）、如果是地板磚、復合木地板等固定的地面，要求從信號源（計算機VGA信號、視頻信號）和控制電腦到圖形控制器（或投影機接口）之間要有走線槽，走線距離越短為宜。3）、如果是抗靜電地板，則走線出口處應開孔，留線纜出口。5、空調要求
1）、拼接屏背后的維修通道內要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口，如果沒有中央空調，應加設專門的空調，空調功率大小視大屏規模而定。2） 、46寸液晶拼接維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。6、供電電源
考慮到系統可能會遇到特殊情況會發生斷點再通電的電流沖擊，拼接單元本身具備電源保護設計，保證了設備的正常安全的運行。1）. 系統的電源為AC 220V ±5%；用有保護接地線的三眼插座；插座數與拼接屏數有關。2）. 拼接系統和圖像控制器及控制PC等要求同相供電。3）. 電源電壓要穩定，可靠，特別防止斷電后立即加電，因此，原則上要求拼接系統的電源必須經過相應功率UPS供電。4）.系統設備要有良好的接地，接地電阻<2Ω，保證遇到雷擊等特殊狀況時設備不損壞。7、系統環境
1）．46寸液晶拼接拼接系統的背面是維修通道，維修通道寬度一般不小于0.60米2）．大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。3）. 拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。4）．拼接屏房間要求保持干凈，防塵。5）．消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。十一、客戶需求方案
拼接系統組成方案46寸液晶拼接本方案功能及系統說明：1、4臺46寸液晶拼接單元組成2×2拼接顯示系統，此2×2拼接顯示系統中的圖像控制器的信號輸入端直接與整個大系統中的視頻信號矩陣（或VGA信號矩陣）進行連接。通過選擇控制拼接顯示模式，從而實現一個大屏組合、四個小畫面的顯示模式。2、圖像控制器（輸入端：四路視頻輸入、一路VGA輸入）通過四路VGA線/視頻線/ YPbPr色差線輸出到每臺46寸液晶顯示單元上，通過RS-232通訊接口來控制圖像控制器來實現顯示模式的切換。3、軟件提供靈活多變的拼接顯示組合功能，根據用戶使用環境要求進行預先設計，軟件提供8種拼接組合模式；軟件全中文操作界面簡單清晰，一目了然，易懂，兼容性好；可對每一個單元進行獨立控制，調整它的各項功能及參數；系統安裝簡潔、方便。4、46寸液晶拼接說明：46〞單屏 [上下拼接（7.3mm）左右拼接（7.3mm）]，屏幕墻總厚度為200mm--240 mm。5、液晶拼接屏幕墻功耗小、無輻射、無閃爍、使監控更環保、健康。6、屏幕參數自動調校功能對自動調校亮度、對比度、色度、白平衡使屏幕墻的色彩一致性、統一性。十二、系統組成的特別說明本液晶拼接墻墻屬于終端顯示部分，基本構成為：①拼接單元、②圖像控制處理器、③控制軟件、④機柜、⑤各種線材 用戶自配：VGA/視頻 矩陣（分配器）、控制電腦（配置任意，主板帶RS-232通訊接口）十三、主要技術指標：
46寸液晶拼接參數
分 辨 率 ：1366×768 標準顏 ：16,7M最大值顏色：Full Color 屏幕類型：DID TFT-LCD亮度：700cd/m2對比度：2000:1顯示對角線：46〞信號幅度：75Ω 1Vp-p VIDEO輸入信號：AV/ VGA/ S-VIDEO / YUV視頻彩色模式：PAL / NTSCYPbPr 信號格式 視頻輸入：1920×1080i/50Hz (60Hz)、1920×1080P/60Hz、1280×720P/60Hz、640×480/60Hz
深圳華凱瑞科技液晶拼接墻采用先進、高速圖像處理技術，實現了多路高速視頻信號的處理，以高清晰度、高亮度與高色域的液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命、先進的液晶拼接墻顯示系統。
46寸液晶拼接/46寸液晶拼接價格/46寸液晶拼接廠家
|
|
