產品詳細介紹一、 系統組成及特點

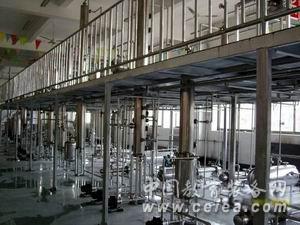

本系統主要由合成塔、精餾塔、冷凝器、再沸器、原料罐、塔頂產品罐、塔釜殘液罐、進料泵、循環泵、流量測量系統、溫度測量系統、壓力測量系統及加熱控制系統等組成。
控制系統由機籠單元、電源模塊、主控模塊、端子底座、功能模塊、典型低壓電氣控制器件等組成。配備上位計算機監控軟件。控制柜既負責控制和驅動設備層，也負責對現場反饋的信號數據進行采集與處理。系統具有組態軟件、編程軟件功能，方便遠程監視與控制。配置一臺上位監控PC機，在 PC機上安裝有MACS組態軟件，能夠對各變量進行采集，對設定值、輸出值、PID及各類可寫參數進行操作，還可修改程序算法，觀察動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等。
對象除特殊部件外均采用不銹鋼材料制作，所有不銹鋼設備均進行精細拋光處理，結構合理，工藝美觀。具有接地保護、漏電保護（漏電保護空氣開關、電流型漏電保護器）功能，安全性符合相關的國家標準。采用高絕緣的安全型插座，各種電源及儀表均有可靠的自保護功能。
工程化設計，采用化工生產過程中的精餾單元，數據自動采集和處理。配備了完善的就地壓力指示儀表和壓力信號遠傳測量設備。塔釜加熱自動控制。傳感器的二次測量儀表通過航空電纜連接，方便操作者在現場進行各項操作。
二、 系統功能及訓練目標
1) 能夠進行開、停車操作，讓學生認識煤氣甲烷化工藝的原理，工藝流程及操作規程等。
2) 能夠進行設備拆裝實訓、換熱器操作實訓、廢鍋爐操作實訓、蒸汽過熱器實訓、壓縮機加熱器安裝實訓。
3) 讓學生對換熱器、各種流量計、泵閥儀表進行了解和認識，對比不同設備的適用范圍、特點等。
4) 讓學生認識DCS系統的組成結構，對DCS系統的軟硬件進行組態操作。
5) 控制屏安裝測量儀器儀表,有控制相關運行實物的按鈕、開關或其他手動控制器件。
6) 配置的上位機安裝在控制屏上，模擬工業現場控制界面，實時采集設備運行參數。
7) 系統具有手動控制和自動控制兩種工作方式。
8) 本系統采用一體化結構，能夠通過上位機對設備進行操作控制，配套部件的性能、規格等均密切結合實訓的需要，并配有詳盡的實訓指導書。
|
|
