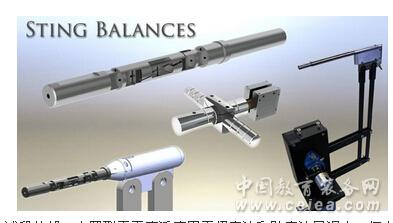

產品詳細介紹探臂式氣動力天平
此產品為美國Aerolab公司研發生產制造，Aerolab公司致力于開發制造各種各樣的風洞和空氣動力學的研究工具，并可為高校、研究所、私人企業和研究所提供個性化定制的風洞解決方案。
產品簡介
在早期風洞實驗時，通過盤式天平測量氣動力和力矩。雖然如今氣動力和力矩的測試技術有了顯著的進步，但“天平”這一測試術語卻一直保留下來并使用到現在。測試天平主要分為兩種：內置型和外置型。顧名思義，它們的主要區別就在于它們相對于測試模型和風洞測試段的安裝位置，內置型天平一般安裝在測試模型內部，而外置型天平一般安裝在風洞測試段外部。內置型天平廣泛應用于超音速和跨音速風洞中，但在亞音速風洞中的應用也越來越普遍。Aerolab開發的內置型天平取材于一整塊沉淀硬化不銹鋼，通體沒有螺絲、固定點和焊點等冗余部分。這種一體式設計相比于早期設計在多方面存在優勢，包括：強度、準確性和更低的組件間的干涉。
負載限制
天平直徑和型號 法向力 側向力 軸向力 俯仰力矩 偏航力矩 滾動力矩
(INCHES) (LBF) (LBF) (LBF) (IN LBF) (IN LBF) (IN LBF)
3/8 L 1 1 1 12 12 12
3/8 EWT 25 --- 10 50 --- ---
3/8 A 10 10 4 15 15 50
3/8 B 15 10 6 22 15 50
3/8 C 20 15 12 32 22 50
1/2 A 40 30 12 70 60 60
1/2 B 60 36 15 120 70 80
5/8 A 100 75 25 200 150 150
5/8 B 150 100 25 250 180 200
3/4 A 200 100 60 400 200 160
3/4 B 250 144 50 460 255 200
1 300 150 80 500 250 250 注：1inch=25.4mm，1lbf=4.448N，1lbs=0.454kg，EWT=Educational Wind Tunnel，1inžlbf=0.113Nžm
性能參數
性能參數
運用現代加工技術，如電火花加工(EDM)，Aerolab懸臂式氣動力天平使用一整塊沉淀硬化不銹鋼制造，通體沒有螺絲、固定點和焊點等冗余部分。這種一體式設計相比于早期設計在多方面存在優勢，包括：強度、準確性和更低的組件間的干涉。
測試天平通常安裝在圓柱體的兩端，一端連接至模型定位安裝系統，另一端則連接至模型上的鉸孔中。通過固定螺絲來確保模型與測試天平連接緊密。為防止毛邊(毛邊可阻止測試模型移動)影響實驗，測試天平上設計有平板嵌壁和凹槽。在某些情況下，測試天平的尾端是錐形的。錐形的尾部設計對于某些模型安裝，比如前端安裝的導彈模型，是非常方便和有利的。
Aerolab設計了一個保護套用以減弱與測試天平相關的兩個常見的問題：脆弱的金屬箔片應變計和很容易因不當操作而折斷的細導線，所以，測試天平必須被包含在模型中以避免因氣動力造成損壞或者讀數錯誤。
可選配件
1、 數據采集、顯示和控制系統
2、模型定位安裝系統
3、 風洞測試模型
4、高階校準矩陣儀 |
|
