產品型號：TH-101型
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-08-30
關 注 度：4484
生產企業：浙江同暉教學設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

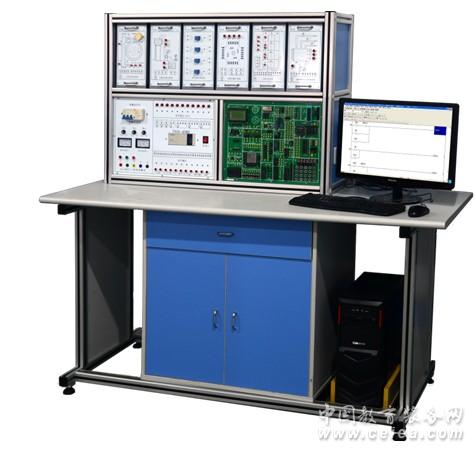

產品詳細介紹該裝置是我公司生產的功能最為強大的單片機、CPLD、FPGA、EDA、PLC、變頻器實驗儀，提供了幾乎所有最實用、新穎的接口實驗。該系統采用開放式、模塊化結構，實驗方式非常靈活，各項性能指標極其優秀。是《MCS-51/196單片機原理與接口》、《單片機控制技術》、《可編程控制器》、《PLC》《C8051Fxxx高速SOC單片機原理及應用》、《EDA》等課程教學的最佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。是目前教儀市場不可多得的性價比極高的微處理綜合開發實驗設備。系統提供了DOS，32位匯編，WIN32及驅動的所有源程序及相關的電子文檔和PPT演示，還提供了大量的實用資料，如匯編，DDK，SOFTICE等教材,32位的匯編可在VC++6.0中進行調試運行，極大地方便用戶的開發.
一、系統組成：
單片機、CPLD/FPGA:
1、系統配置性能優越的51/96通用仿真器;由主板，核心板及下載器組成；
2、輸入接口（單次脈沖源，兩路0—5V可調電源，時鐘發生器，8位撥碼開關， 555信號源，8位查詢式鍵盤， 4×4陣列式鍵盤
3、輸出接口：揚聲器驅動，串行靜態顯示，動態掃描顯示，128×64點陣圖文液晶顯示模塊，16位邏輯電平顯示， I2C總線時鐘，十字路口交通燈/ 汽車信號轉彎燈/舞臺燈，繼電器控制，2只8×8雙色點陣顯示,蜂鳴器控制。
4、通信接口芯片： USB1.1通信接口， CAN2.0通信接口，以太網通信接口，RS232通信接口，RS485通信接口，USB2.0通信接口，紅外線無線接口；
5、常用接口芯片：74LS164串轉并接口，74LS165并轉串接口，8255接口，8155接口，8253定時器/計數器擴展接口，8250和8251異步通信接口，MAX813看門狗接口，I2C總線接口， AD/DA轉換，實時時鐘/日歷控制（6組），溫度傳感器與溫度控制，紅外收發電路，8279鍵盤掃描，74LS138譯碼器，v/F轉換電路，語音芯片ISD1420;
6、存儲器接口芯片： SRAM62256數據存儲器， I2C（AT24C02）接口，93C46存儲器，（27C512）程序存儲器
7、常用設備：直流電機驅動，步進電機驅動，揚聲器，蜂鳴器，繼電器，繼電器， DS18B20溫度控制
8、開發工具:單片機仿真器，ISP燒錄器。
9、上位仿真軟件支持匯編和Ｃ語言。
10、數據轉換：并行A/D, D/A轉換接口，串行A/D, D/A轉換接口；
11、含電源模塊，能提供各模塊的電源需求。
12、配置足夠配套接線。
13、配有適應WindowsMe/2000/xp等操作平臺的調試軟件。
PLC可編程序控制器:
1、三菱FX1N-40MR主機，輸入開關12點，輸入按鈕12點
2、輸出繼電器及指示燈指示，安全接口接出；
3、實訓箱含12V、24V電源輸出；
4、連接導線：連接實訓箱和電力拖動板用導線20根；連接實訓箱上各接點用導線40根；
5、輸入輸出通過繼電器隔離。
6、PLC實驗電路：1、基本指令的練習、模擬電機正反轉控制、模擬霓紅燈控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、自動成型機系統、多液體自動控制系統、自動沖壓機控制系統、電梯模擬控制系統、郵件自動分揀系統、自動洗衣機控制系統、電鍍控制系統、自動售貨機系統、繼電器控制實驗。
二、主要特點
1、該實驗儀基于一種靈活多變開放式的構思，所有電路單元盡可能獨立開放，提高實驗的自由度，靈活性，各單元模塊可組成多種多樣功能各異的實驗電路，可給學生留下創造性的發展空間，極大地提高了資源利用率，如開放式鍵盤, 開放式顯示器，開放式串口等，為適應多種方式實驗提供可能。
2、系統支持二種工作方式：一是聯機運行：在與上位軟件聯機的狀態下實現各種調試和行運的操作，二是脫機運行：系統配有管理監控，在無電腦的情況下，系統可以自動切換到脫機管理狀態，用戶可輕松調用實驗程序的EPROM完成50多個實驗。
三、實驗項目
（一）單片機實驗系統
1、軟件實驗
（1）清零程序
（2）拆字程序
（3）拼字程序
（4）數據區傳送子程序
（5）數據排序實驗
（6）查找相同數據個數
（7）無符號雙字節快速乘法子程序
（8）多分支程序
（9）脈沖計數實驗
（10）電腦時鐘實驗
2、硬件實驗
（1）P1口亮燈實驗
（2）P1口轉彎燈實驗
（3）P3.3口輸入，P1口輸出實驗
（4）工業順序控制實驗
（5）8255 A、B、C口輸出方波實驗
（6）8255 PA口控制PB口
（7）8255控制交通燈
（8）簡單I/O擴展實驗
（9）A/D0809轉換實驗
（10）D/A0832轉換實驗
（11）8279鍵盤顯示實驗
（12）I2C儲存卡讀寫實驗
（13）繼電器控制實驗；
（14）步進電機控制
（15）8253方波實驗
（16）小直流電機調速實驗
（17）16*16 LED點陣顯示實驗
（18）8250可編程異步通訊接口實驗（自發自收）
（19）8251可編程通訊接口實驗（與PC機）
（20）單片機RS232/485串行發送實驗（雙機通訊）
（21）單片機RS232/485串行接收實驗（雙機通訊）
（22）溫度壓力實驗
（23）DS18B20單總線溫度測量實驗
（24）PWM實驗
（25）射極跟隨器
（二）EDA/CPLD/FPGA實驗系統模塊實驗：
（1）A/D 0809模數轉換器實驗
（2）D/A 0832數模轉換器實驗
（3）步進電機控制實驗
（4）16*16 LED點陣顯示實驗
（5）電子時鐘實驗
（6）數碼管靜態顯示實驗
（7）4*4鍵盤擴展實驗
（8）128*64 LCD液晶顯示實驗
（9）電子音樂演奏實驗
（10）RS232串口發送實驗（SEND）
（11）RS232串口接收實驗（RECEIVE）
（12）單片機總線接口實驗
（13）異步串口通訊（UART）
（三）PLC實驗項目
1、基本指令的練習
2、模擬電機正反轉控制
3、模擬霓紅燈控制
4、電視模擬發射塔
5、交通燈控制系統
6、自動送貨裝車系統
7、水塔水位自動控制
8、自動成型機系統
9、多液體自動控制系統
10、自動沖壓機控制系統
11、電梯模擬控制系統
12、郵件自動分揀系統
13、自動洗衣機控制系統
14、電鍍控制系統
15、自動售貨機系統
16、繼電器控制實驗
（四）變頻控制實驗項目
1、面板功能參數設置與操作實訓
2、多段速度選擇變頻調速實訓
3、面板操作的變頻器開環調速實訓
4、外部模擬量控制變頻器開環調速實訓
5、變頻器報警與保護功能實訓
（五）電氣控制實驗項目
1、接觸器點動控制線路
2、接觸器自鎖控制線路
3、點動控制又可自鎖控制線路
4、接觸器聯鎖正反轉控制線路
5、按鈕聯鎖正反轉控制線路
6、按鈕和接觸器雙重聯鎖正反轉控制線路
7、啟動順序控制線路(一)
8、啟動順序控制線路(二)
9、停止順序控制線路
（六）PLC控制三相異步電機實驗項目
1、PLC電動機單向點動控制
2、PLC電動機單向連續運轉控制
3、PLC電動機單向連續帶點動控制
4、PLC電動機多地控制
5、PLC電動機順序控制
6、PLC電動機雙重聯鎖正、反轉控制
7、PLC自動往復控制
8、PLC電動機串電阻降壓啟動控制
9、PLC電動機Y-△降壓啟動控制
10、PLC控制變頻器實驗 |
|
