產品型號：JG-121
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2017-02-24
關 注 度：4741
生產企業：北京京工科業科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、《機械工程制圖》陳列柜各柜內容如下：
序號與名稱 陳 列 柜 內 容
第二柜
投影的基本知識 8投影的全等性、9投影的積聚性、10投影的類似性、11斜投影法、12正投影法、13中心投影法、14三面投影體系、15三面投影圖、16投影圖的形成、17三視圖的形成。
第三柜
點、直線、平面的投影 18點的三面的投影、19兩點的相對位置、20重影點投影、21一般位置直線的投影、22直線與點的相對位置投影、23兩直線相交投影、24兩直線交叉投影、25兩直線平行投影、26平面的投影(5種)、27判斷兩直線是否平行投影
第四柜
基本體及截?cái)嗤队?28棱柱的三面視圖、29棱錐的三面視圖、30圓柱的三面視圖、31圓錐的三面視圖、32圓球的三面視圖、33圓柱切口開槽后的三視圖、34正六棱柱開槽后的三視圖、35正三棱錐的截?cái)嘧鲌D步驟、36圓錐被正垂面截?cái)嘧鲌D步驟、37圓柱被正垂面截?cái)嗟淖鲌D步驟、38切口圓錐臺作圖步驟、39圓錐的未截交線(5種)、40曲面的截交(3種)
第五柜
軸測圖 41切口圓柱體正等測圖的畫法、42用疊加法畫正等軸測圖、43圓角的正等軸測圖的畫法、44圓臺的正等軸測圖的畫法、45圓柱的正等測圖、46畫三棱錐的正等測圖、47用切割法畫形體的正等軸測圖、48求開槽圓柱的正等軸測圖作圖步驟、49、求形體的斜二測圖作圖步驟、50求切割體的正等軸測圖作圖步驟、51平面體正等軸測模型(2件)、52回轉體正等測模型(2件)、53正二測立體模型(4件)
第六柜
組合體 54表面平齊與不平齊的組合體(2種)、55表面相交與相切的組合體、56疊加式組合體、57兩圓柱正交的3種形式、58求圓錐與半球的相慣線、59求兩圓柱的相慣線、60完成組合體相慣線的正面和水平投影、61組合形體投影圖的作圖步驟、62切割式組合體、63相貫線變化的趨勢(圓柱與圓柱相交4種)、64相貫線特殊情況(圓柱圓錐相交2種)、65相貫線特殊情況(圓柱軸線3種)、66相貫線特殊情況(回轉體相交4種)、67組合體讀圖
第七柜
剖視圖 68剖視的形成、69斜視圖的畫法、70半剖視、71全剖視圖、72斜剖視圖、73局部視圖、74平面的簡化畫法(3件)、75局部剖視圖的特殊畫法（3件）、76旋轉剖視圖、77重合斷面圖、78軸斷面圖、79移出斷面簡化畫法、80階梯剖、81半剖、82局部剖、83旋轉剖
第八柜
標準件和常用件 84外螺紋的畫法、85內螺紋的畫法、86螺距與導程(2件)、87車螺紋、88旋向(2件)、89雙頭螺柱聯接、90沉頭螺釘連接、91螺栓連接、92螺紋連接件、93齒輪各部分的名稱和尺寸關系、94單個圓柱螺旋壓縮彈簧的畫法、95正齒輪傳動、96圓錐齒輪傳動、97蝸輪蝸桿傳動、98鍵軸配合、99開口銷的應用、100圓錐銷的應用、101軸承
第九柜
零件圖 102板蓋類零件、103蝸輪箱a、104蝸輪箱b、105蝸輪箱體、106閥體、107套筒、108箱體、109端蓋、110減速箱體、111夾具體、112支架、113拔叉、114槽配合、115方軸、116主軸、117軸
第十柜
裝配圖 118齒輪油泵、119液壓氣缸、120頂尖座、121手壓滑油泵
三、主要技術參數：
1、工作環境： -10℃±40℃
2、陳列柜尺寸：陳列柜上下柜采用彩色鋁塑鋼制作，造型美觀，堅固耐用。

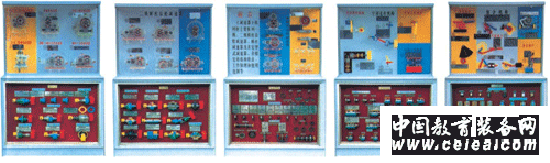

四、外形圖
|
|
