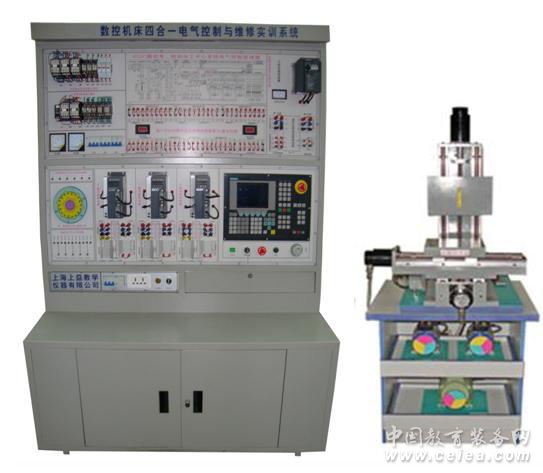

產品詳細介紹HK-06A型數控機床四合一電器控制與維修實訓臺
“HK-06A型數控機床四合一維修實訓系統”是按照職業教育的教學和實訓要求而研制的。它適合各職業院校的機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控維修技能鑒定考核。
一、產品特點
系統由實訓臺和雙軸十字工作臺組成，具有數控車床、車削中心、數控銑床、加工中心等數控機床的電氣安裝調試、參數設置、PLC編程、故障診斷與維修、數控編程操作等功能。不同機床的切換通過裝載西門子提供的軟件或通過PLC編程實現。
配有西門子“SINUMERIK 802C base line”數控系統，采用開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化設計，將數控系統的接口信號在各模塊面板上展開，信號可測量。
具有數控車床故障診斷維修考核功能。考核系統采用智能考核的方式，并具有聯網的功能；故障可通過計算機設置，也可在智能考核終端上設置；學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除。
雙軸十字工作臺可作為運動對象，可直觀展現機床的運動過程。
二、技術性能
輸入電源：單相三線～220V±10% 50Hz
裝置容量：＜2kVA
重 量：300kg
實訓臺外形尺寸：1360mm×600mm×1700mm
工作臺面積：280mm×160mm
工作臺行程：220mm×160mm×180mm
三、基本配置及功能
實訓臺由控制屏和實訓桌組成。控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板；實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。
電源部分采用單相220V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制。電壓表監控電網電壓，電流表監控設備工作總電流，并設有指示燈指示和保險絲保護；
主軸電機變頻控制，由變頻器進行無級調速，并設計有主軸編碼器用于速度反饋；
雙軸十字工作臺底座為鑄件，臺身由鋁合金材料加工而成，結構輕巧美觀。工作臺由交流伺服電機驅動，并通過滾珠絲杠、直線導軌進行傳動；設計有電控繪圖裝置，描繪運動軌跡。
十字工作臺的X、Y軸方向上設計有正負限位、參考點等開關；Y軸方向上裝有光柵尺，可構成全閉環控制系統。
智能考核系統由智能考核終端和智能考核上位機軟件組成。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成，可單機進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、剩余考核時間報警提示等功能。
智能考核上位機軟件具有試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
四、實訓項目
電氣控制電路設計與分析
數控各單元連接與控制
數控系統參數設置與調試
輸入輸出接口原理實訓
交流伺服驅動系統調試與應用
主軸變頻器原理與應用
電動刀架的接線與換刀控制
數控系統的數據備份與通訊
PLC編程及應用
故障診斷與維修
加工中心刀具庫應用
絲杠螺距、傳送比等參數設置
機床參考點設置
數控機床編程操作
