物聯網實驗箱 XLab-IOT 磁吸積木式連接通信
|
 |
產品型號：CCD-XLab3.0-IOT
產品代碼：V3.0
產品價格：15000
產品編碼：99
計量單位：臺
折 扣 率： 0
最后更新：2024-04-11
關 注 度：6175
生產企業：成都無線龍通訊科技有限公司天津分公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
物聯網實驗箱是一款面向電子信息、計算機及物聯網專業的教學實驗設備，主要由實驗平臺、實驗模塊、實驗軟件、云平臺、實驗開發工具及電子實訓指導書六部分組成，實驗平臺配置高性能的主板及拓展接口，并多達幾十種物聯網模塊和傳感器模塊可供選擇，模塊均采用磁吸式接口設計，直接吸附到實驗平臺對應插槽內即可使用，無需額外接線，學生可以任意搭接模塊進行實驗，完成物聯網基礎知識學習以及復雜的多模塊聯網實驗，拓展性強。
該物聯網實驗箱資源豐富，提供幾十種課程實驗，可完成51單片機技術、嵌入式系統、RFID技術、ZigBee技術、射頻識別技術、無線通訊技術、互聯網技術、傳感器技術、數據采集、無線傳感器網絡、物聯網應用程序開發、智能終端開發、電路設計、集成電路技術、電子應用技術、人工智能等諸多課程的實驗實訓，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力，可實現教學、科研、學生畢業設計等相關物聯網課題。
1、統一平臺， 無限擴展
實驗平臺提供了完善的實驗環境保障。集成通訊、供電、測量等功能，實現了在一個平臺支持所有實驗應用。平臺上提供3.3V、5V、12V等常用的基礎電源，電流最大可支持10A，可以滿足所有的供電需求。另外提供串口、USB口、以太網等常用的接口，接口齊全。升級性能好，兼容性好，拓展性好。后續實驗室二次升級，不用重復購買實驗產品，購買主要硬件即可，節約建設成本。
1）采用一體式供電結構，整個NewIOT實驗平臺只需連接一根電源線即可，省去繁雜的接線工作，便于學 學生使用操作；
2）提供3.3V、5V、12V供電接口、USB接口、J-link下載接口、CC-debug下載接口、串口接口，接口豐富，便于拓展；
3）內置USB HUB, 通過 1 路 USB HUB，拓展8路USB 接口 ，進行數據傳輸時，物聯網模塊無需單獨連接數據線，整個平臺僅需一根電源線即可；
4）實驗平臺具備8個通用實驗模塊插槽，集成防短路設計，支持最多8個模塊聯動實驗，可在單個知識點學習的基礎上，進行多模塊綜合應用，可完成無線傳感網絡實驗等多種復雜的聯網實驗；
5）提供了主板復位鍵以及ZigBee仿真器復位鍵，當通訊及仿真調試出現混亂時，只需用按下復位鍵即可恢復初始狀態；
6）實驗平臺還集成了虛擬儀器采集接口（虛擬儀器采集儀選配），便于物聯網實驗中的數據分析；
7）每個COM端對應一盞指示燈（黃色）,COM1-COM4模塊正常工作時,指示燈常亮，另外配有主板運行 行指示燈（藍色），實驗平臺正常運行時，指示燈常亮。
2、物聯網實驗模塊：
1）傳感器：提供溫濕度、門磁、人體紅外、紅外柵欄、光照、煙霧、氣體、繼電器、超聲波、大氣壓力、土壤溫濕度、pm2.5、紅外測溫等多種傳感器。
2）磁吸式可拆卸模塊：AI語音模塊、攝像云平臺、模擬量采集器、STM32基礎開發板、LED執行模塊、渦輪風扇模塊、各種傳感器模塊、RFID模塊、藍牙模塊、雙路繼電器、Arduino UNO模塊、鍵盤采集模塊、ZigBee底板、ZigBee基礎學習板、CC2530學習板、51單片機開發板、LoRa通訊節點、4G模塊、NB-IOT通訊節點、WiFi通訊節點、紅外遙控模塊、鋰電池供電底板、等多種物聯網實驗模塊(可根據客戶需求提供不同的實驗模塊)。
3）防呆設計，避免因連接錯誤導致模塊損壞。
4）模塊更新：更新最新物聯網最新模塊時，保證可以與實驗平臺無縫連接。
模塊與模塊之間采用標準的磁吸式+搭積木式架構設計，即節點模塊采用標準的12路彈性插針作為主要供電、仿真調試、數據通信、IO口拓展等，同時支持搭積木式的級聯接，無須外接跳線，通過彈性插針即可通信。如：STM32處理器+ZigBee無線模塊+傳感器1+傳感器2+傳感器3+NB-IOT（6層垂直積木，無須額外接線），模塊隨意搭配更換，可拓展性強。
實驗箱標準配置：
基礎實驗模塊：ZigBee模塊（8個）、WIFI模塊（1個）、藍牙4.0模塊（2個）、嵌入式網關（Linux/Andriod系統，1個）、STM32單片機模塊（4個）；
傳感器/執行器模塊：高精溫濕度、光照、人體紅外、氣體、超聲波測距、壓力傳感器、雙路繼電器、LED照明燈執行器等8種配套模塊；
智能觸摸屏網關：適用于物聯網基礎教學，該平臺為我公司自主研發產品，采用Linux/Andriod系統，7寸電容觸摸屏三星A9處理器，提供一套上位機軟件開發環境，該軟件的特點是：拖拽式、模塊化界面開發，開發一個界面，可以應用在4個領域（7寸觸摸屏界面、電腦上位機界面、WEB云端網頁訪問、Android-APP訪問）。主要配合機械、自動化、傳統工業上云等專業使用，無需學習C++/C#上位機軟件開發、WEB開發、安卓APP開發、Linux界面開發等課程，直接拖拽按鈕、對話框、閾值、執行、通信命令、數據解析等等功能，簡化物聯網整體開發過程，設備采用軍工級底板、外殼，可以直接應用于各種復雜的工業環境。
實驗箱選配配置：
其他通信模塊：GSM通信模塊（1個）、4G移動通信模塊（1個）、5G通信模塊（NB-IOT，2個）、窄帶通信模塊（Lora，2個）、IPV6邊緣路由通信模塊（1個），提供以上模塊的相關傳感器采集、數據通信、傳輸源碼和相關PPT教學資源等；
其他傳感器：門磁傳感器、紅外對射柵欄傳感器、土壤濕度傳感器、紅外遙控執行器、步進電機執行器、直流電機驅動器、舵機執行器、風扇執行器、紅綠燈模擬器、LCD顯示器、數碼管顯示器、PM2.5傳感器、風速傳感器、風向傳感器、大氣壓傳感器、限位器傳感器、攝像頭采集器、三軸加速度傳感器等；
演示設備：智能平衡小車（支持積木式）、智能四輪小車（支持積木式）、小型無人機（支持積木式）、小型機械臂（支持積木式）、小型履帶車（支持積木式）等；
RFID射頻識別：125K（低頻讀卡器）、13.56M（高配讀卡器）、900M（超高頻讀卡器）、2.4G（有源RFID）等射頻識別技術，提供源碼、DEMO例程、智能門禁、智慧倉儲、智慧物流等演示軟件。

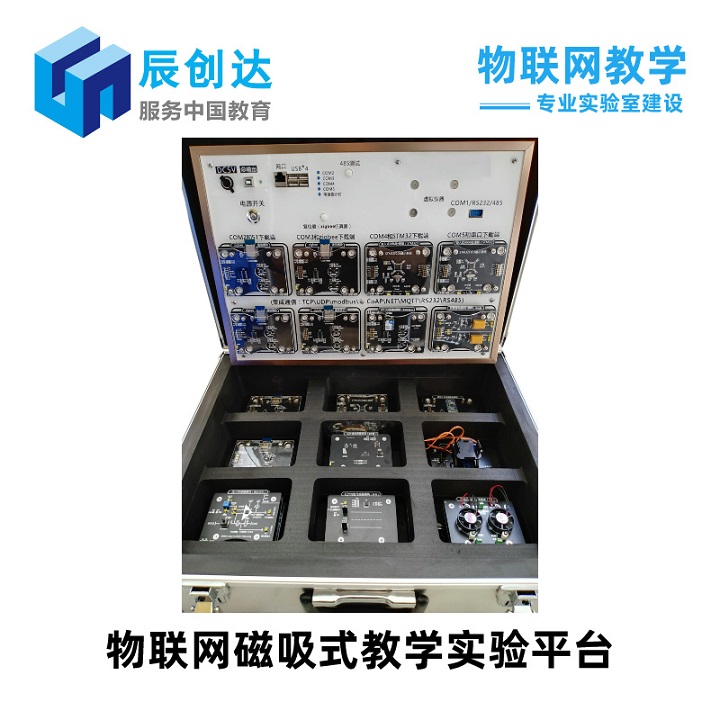

3、物聯網實驗箱體：
1）實驗箱的最上方提供一塊可以懸掛物聯網模塊的掛板，并且所有物聯網模塊均采用磁吸式結構，節省實驗空間。
2）實驗箱分為兩層，最上層為實驗平臺，實驗平臺采取嵌入式結構，可隨意取出；最下層采取隔斷式結構，主要用于存放物聯網實驗模塊及實驗工具。
4、體系完善，涵蓋全面
實驗模塊涵蓋傳感技術、嵌入式技術、自動識別、通訊工程、自動化、電子工程、物聯網工程等諸多學科的實驗實訓。
5、實驗生動，資料豐富
課程實驗以實驗包的形式進行加載，內容設計新穎活潑，貼近日常學習生活。實驗軟件配套電子版實訓指導書，包含實驗的背景資料、實驗接線圖、操作步驟、視頻演示、擴展知識和創新思考等內容，并配套相應微課視頻，為教師開展課程改革和教學創新提供了豐富資源。
6、自由組合，擴展升級
實驗平臺具備8個通用實驗模塊插槽，支持最多8個模塊聯動實驗。可在單個知識點學習的基礎上，進行多模塊綜合應用，支持復雜系統實驗。模塊組合可模擬真實的行業設備及業務場景。
7、創新創業、市場應用
平臺基于物聯網基礎知識進行整合，目前很多本科生、高職生進行創新創業項目領域的應用已經非常多，到目前有一些學校已經共同開發涉及駕駛員輔助系統、信息娛樂與儀表盤、混合動力/電動動力傳動系統、電子車身配件以及照明、家用電器、樓宇自動化、顯示器及數字標牌、電子銷售標簽、工業自動化與控制系統、校內照明、樓到照明、醫療、保健與健康、電機驅動與控制、智能電網與能源、測試和測量、嵌入式云存儲、iPhone照片云備份、數據采集服務器、web小型服務器等等成功案例。 |
|
