產品詳細介紹XTDIC-CONST系統簡介

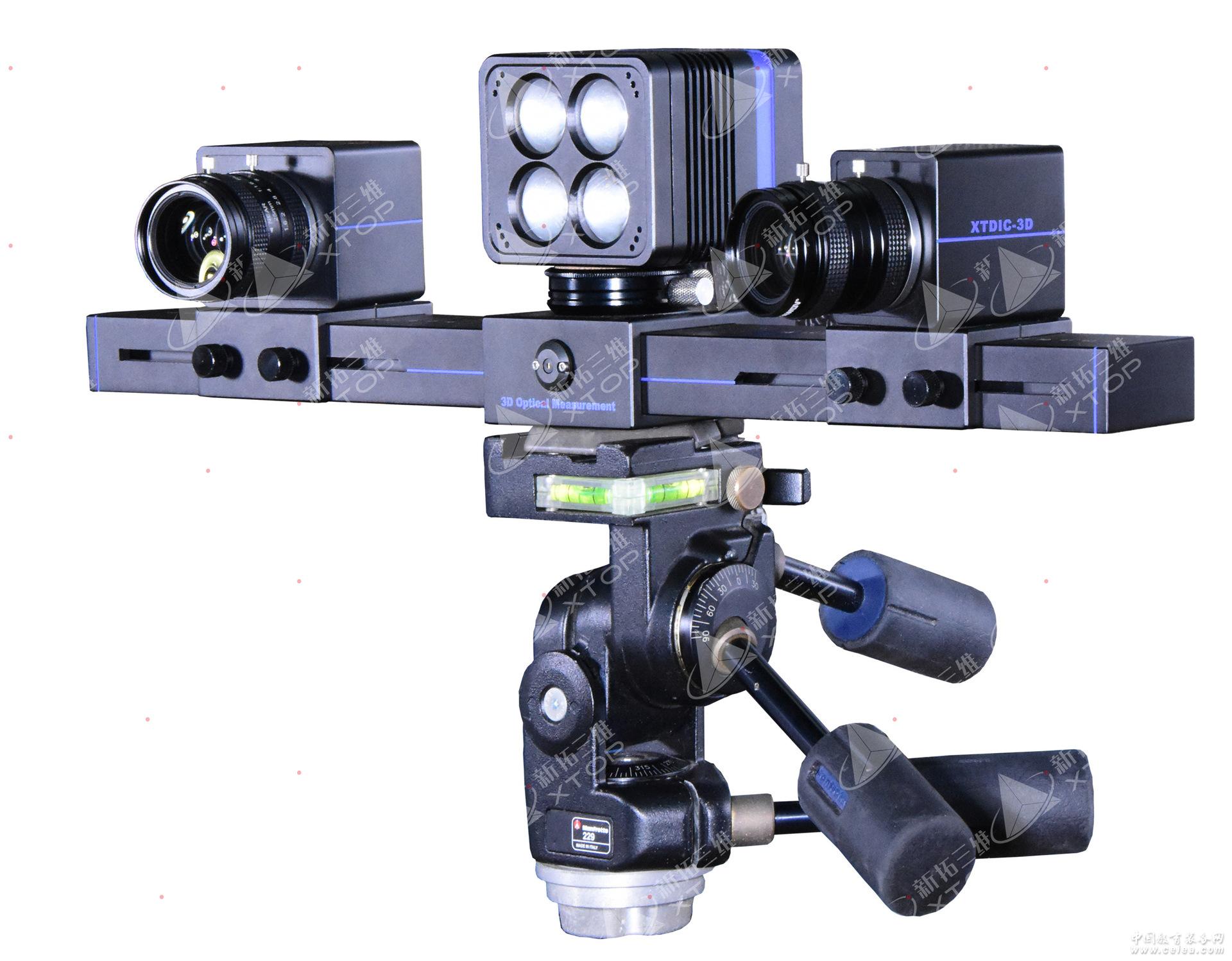

XTDIC-CONST系列三維全場應變測量分析系統，又稱為非接觸式全場應變測量系統、數字散班測量系統，結合數字圖像相關技術（DIC）與雙目立體視覺技術，通過追蹤物體表面的散斑圖像，實時進行全場應變計算和結果顯示，實現變形過程中物體表面的三維坐標、位移及應變的動態測量。
1.1系統特點
西安交通大學三維團隊自主研發，可按需求定制
可實時進行全場應變計算和結果顯示，而非事后處理
可進行三維全場應變測量同時兼容二維應變測量
具備多種擴展接口，可實時采集試驗機的力、位移等信號，并與三維全場應變測量數據實現同步，實
現壓力、應力和應變數據的融合和統一
滿足微應變試驗，滿足大應變試驗，滿足高溫下試驗，滿足高速試驗
18種應變解算，X、Y、Z、E三維位移；Z值投影；徑向距離、徑向距離差；徑向角、徑向角差；應變
X、應變Y和應變XY；最大主應變；最小主應變；厚度減薄量；Mises應變；Tresca應變；剪切角。
自動計算材料的彈性模量、泊松比、R值和N值等參數。支持紅外、近紅外的溫度場解算。支持位
移、速度、加速度的解算。
1.2 產品尺寸技術參數：
核心技術：多相機柔性標定、數字圖像相關法
測量幅面：50mm至10m，可根據需求進行定制
應變測量范圍：0.005%-2000%；位移測量精度：0.005像素；應變測量精度0.005%
相機：支持百萬至千萬像素、低速到高速、千兆網、USB3.0和Camera Link，CXP等多種相機接口，
系統軟件控制模塊可支持在線同步采集幀率最高4500 fps；相機像素：230萬、500萬、900萬、1200
萬、2500萬等多種配置
1.3 應用領域：
材料領域：各種復雜材料的力學性能測試，各類拉伸試驗、壓縮實驗等力學實驗。DIC也被廣泛應
用于破壞力學研究中，包括裂紋尖端應變場測量、裂紋尖端張開位移測量以及高溫下裂
紋尖端應變場測量等。
煤巖土木：采礦工程相似材料模擬實驗觀測，巖石壓縮應變和裂隙觀測，邊坡實驗，墻體抗震性
能實驗等
航天航空：飛機風洞實驗，飛機機翼變形觀測，戰斗機彈倉應變觀測，直升機旋翼應變測量等
醫學研究：各類人體組織力學性能測試
研究教學應用：可配合各類實驗室設備，比如拉伸機以非接觸式的方式提升研究手段，提高研究能
力。亦可為學生提供可視化的教學工具，讓學生的基礎學習課程變得直觀和可視，
使復雜問題簡單化、抽象問題直觀化、隱蔽問題可視化。
歡迎大家前來咨詢
www.xtop3d.com
電話：0755-86665401
聯系人：劉經理 15829067758
|
|
