產品詳細介紹《機械原理》示教陳列柜
一、概述：
《機械原理》示教陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。
二、技術規格：
1、本陳列柜共分十個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示�？刂撇捎靡壕в|摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用鋁合金、亞克力有機板與工程塑料制造；
三、陳列柜的基本參數及配置：
序號與名稱 陳 列 柜 內 容
第一柜
機器與機構 前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、
移動副、曲面副、球面副、圓柱副、轉動副
第二柜
平面連桿機構
的基本形式 鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。
單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構
雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構

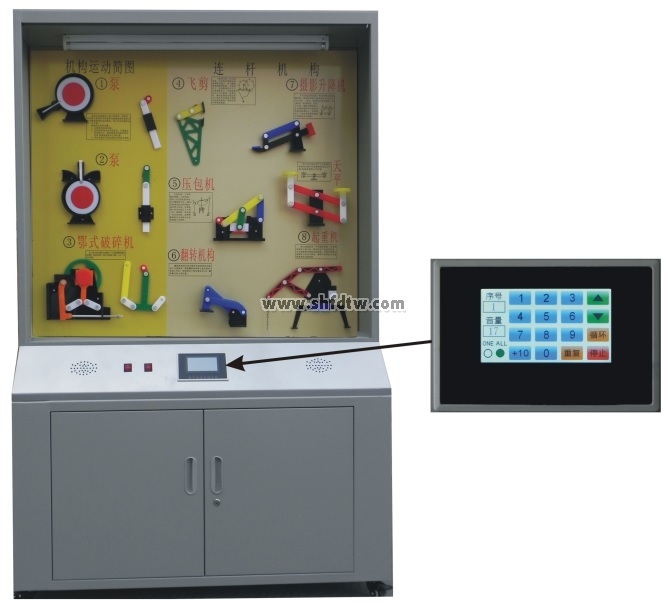

第三柜
平面連桿機構 機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。
連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。
第四柜
凸輪機構的形式 盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機
構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪
機構、圓柱凸輪機構。
第五柜
齒輪傳動的各種類型 平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機
構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。
相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構
相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面
蝸桿蝸輪機構。
第六柜
輪系的基本形成 漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力
解、齒高系數。
第七柜
輪系的基本形成 周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現
特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速
器，擺線針輪行星減速器、汽車差速器兩種動作。
第八柜
間歇運動機構 齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽
輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間
歇機構2件、停歇連桿機構、停歇導桿機構
第九柜
組合機構 串聯組合：行程擴大機構、換向傳動機構
并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機
構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。
第十械
空間連桿機構 空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、
4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機
構。 |
|
