可調氣隙電磁鐵定制實驗室磁場發生器
|
 |
產品型號：Dexinmag
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2025-07-31
關 注 度：595
生產企業：廈門盈德興磁電科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹DXSB-ELECTROMAGNET
各部位名稱
1：橫軛
2：立軛
3：線包
4：極面
5:極頭
6：扳把
7：柱套
A：線包間距
B：氣隙
C：中心高度
D：中心水平距離
E：線包直徑
外形尺寸：
DXSB Electromagnet Series Main Dimension
DXSB電磁鐵主要外形尺寸
Model
型號
Pole Diameter
極柱直徑
A B C D E
Weight
重量
(mm) (mm) (mm) (mm) (mm) (mm) (Kg)
DXSB-50 50 80/Custom 0~80 130 130 200 40
DXSB-80 80 100/Custom 0~100 175 175 280 135
DXSB-100 100 120/Custom 0~120 200 200 300 200
DXSB-130 130 120/Custom 0~120 240 240 380 430
DXSB-175 175 120/Custom 0~120 310 310 500 630
DXSB-200 200 120Custom 0~120 320 320 550 930
DXSB-220 220 120/Custom 0~120 330 330 600 1060
DXSB-250 250 120/Custom 0~120 350 350 670 1920
DXSB-280 280 150/Custom 0~150 380 380 720 2570
DXSB-300 300 150/Custom 0~150 400 400 740 3580
DXSB-380 380 200/Custom 0~150 440 440 850 6800
技術參數：
DXSB Double Yoke Double-tuned Air Gap Alterable Electromagnet
DXSB雙軛雙調可變氣隙電磁鐵
Model
型號
Pole Diameter
極柱直徑
(mm)
Air Gap Range
氣隙可調范圍
(mm)
Pole Face
極面直徑
(mm)
Air Gap
氣隙
(mm)
Maxium Magnetic Field
標準極頭磁場(T)
Power
功率
DXSB-50 Φ50 0-80 Φ50 10 1.0 0.3KW
DXSB-80 Φ80 0-80 Φ80 20 0.9 0.6KW
DXSB-100 Φ100 0-100 Φ60 10 2.0 2.0KW
Φ100 10 1.5
DXSB-130 Φ130 0-120 Φ60 10 2.5 3.8KW
Φ100 30 1.2
DXSB-175 Φ175 0-120 Φ80 10 2.4 6.5KW
Φ100 30 1.8
DXSB-200 Φ200 0-140 Φ80 10 2.6 10.0KW
Φ120 30 1.9
DXSB-250 Φ250 0-140 Φ120 25 2.3 12.0KW
DXSB-280 Φ280 0-140 Φ120 25 2.6
12.0KW
案例展示：
型號
主要指標
參考圖片

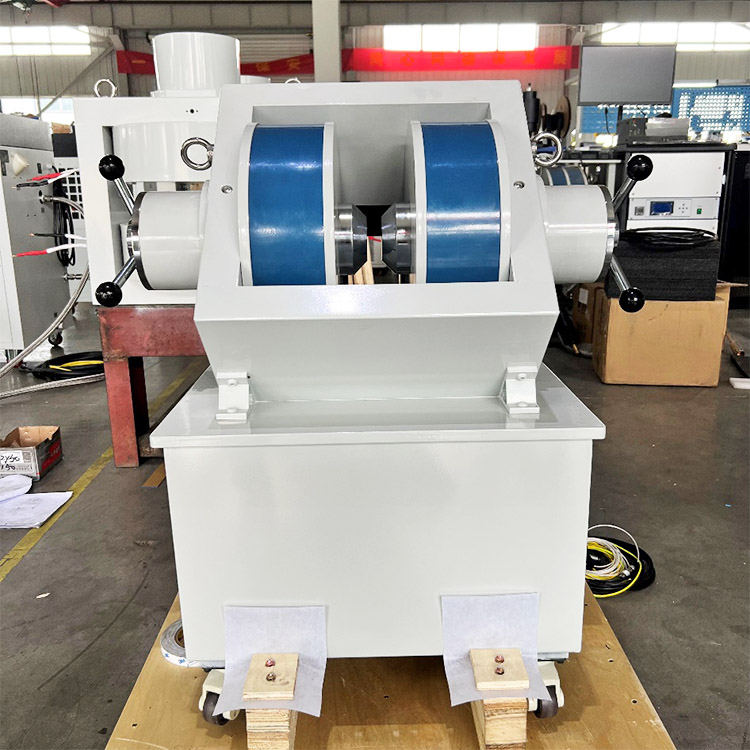

DXSB-100
1、電磁鐵為雙軛雙調型結構，斜式45度座放，磁場方向水平于地面，極柱直徑100mm，線包間距100mm，氣隙可調范圍為：0-100mm。
2、電磁鐵極頭直徑為100mm。當氣隙為10mm時，中心磁場Hmax≥1.5T；當氣隙為80mm時，中心磁場Hmax≥0.4T。在中心5*5*5mm的區域內，磁場均勻度為1*10-5
3、電磁鐵自然冷卻結構。
4、重量200KG。
5、電源1000W。
DXSB-100-electromagnet-2
DXSB-80
1、電磁鐵型號為SB-80型，電磁鐵為雙軛型框架結構，斜式45度角座放，磁場在水平方向，極柱直徑80mm，線包間距100mm，磁場氣隙雙向可調范圍0~100mm。
2、電磁鐵配一付極頭，極頭直徑為Φ80mm。
3、磁場指標：氣隙為40mm時，中心磁場Hmax≥0.5T；
4、電磁鐵雙側極柱打通光孔，極頭處孔徑5mm；
5、電磁鐵自然冷卻。
6、電磁鐵外形尺寸：440*450*360；重量為100Kg
7、電源功率600W
DXSBelectromagnet-6
DXSB-250
1、電磁鐵型號為SB-250型，電磁鐵為雙軛型框架結構，斜式45度角座放，磁場在水平方向，極柱直徑250mm，線包間距120mm，磁場氣隙雙向可調范圍20~120mm。
2、電磁鐵配一付極頭，極頭直徑為Φ70mm。
3、磁場指標：氣隙為50mm時，中心磁場Hmax≥2.1T；
4、電磁鐵采用內冷式水冷結構；
5、電磁鐵重量為2200Kg。
6、電源13.5KW
DXSB-250-electromagnet
…… |
|
