很多FDM 3D打印機的用戶都在煩惱一個問題，到底有沒有一種辦法，可以解決ABS打印過程中出現(xiàn)翹邊的情況。帶著這個問題，筆者將為您們分享一下本人在面臨這種問題時，所采用的一些解決方法。

　　一、什么是ABS打印耗材

　　ABS(丙烯腈丁二烯苯乙烯)它是我們身邊常見的塑料，我們平時經(jīng)常見到的樂高積木就是采用ABS材料制造而成的。其特性具有高強度和良好的耐熱性，不僅如此，ABS還具有良好的表面光潔度。ABS對丙酮起反應(yīng)，因此，利用丙酮對ABS表面打磨和拋光也要容易得多。

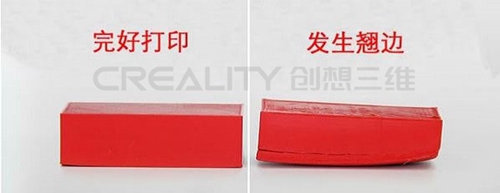

　　二、ABS打印時共同面臨的問題——翹邊

　　雖然ABS具有高強度和良好的耐熱性，但打印起來可能會遇到一個問題，那就是難于讓它粘在打印床上，以至于有一部分打印的時候會出現(xiàn)側(cè)面翹邊的情況，這是打印ABS經(jīng)常會碰到的一個問題，但是也不是沒有辦法去解決它，下面筆者也將這個解決的方法分享給廣大用戶。

　　三、ABS耗材為何會出現(xiàn)翹邊情況

　　首先，在講解如何處理ABS打印翹邊之前，我們先來了解下ABS為何會出現(xiàn)翹邊這種情況。

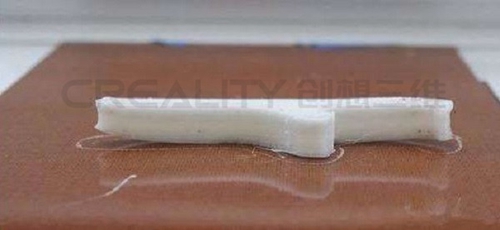

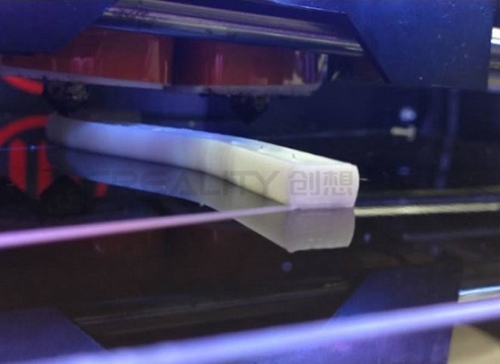

　　當(dāng)ABS耗材在擠出機中加熱時，它們具有膨脹的趨勢，一旦處于熔融狀態(tài)，塑料就逐層沉積在構(gòu)建平臺上，當(dāng)熔融塑料冷卻凝固時，它也會收縮，在打印零件時，前幾層在打印后開始冷卻并開始收縮，導(dǎo)致它從構(gòu)建平臺上剝落，進而造成翹邊情況。

　　四、如何解決ABS耗材打印出現(xiàn)翹邊情況

　　1、控制擠出機加熱溫度

　　ABS熔化在210到250°C之間。除非制造商指定，否則您應(yīng)該可以使用此范圍內(nèi)的溫度設(shè)置。筆者本人的打印機就是采用235°C的溫度來打印的，而且效果也相當(dāng)不錯。

　　如果您將擠出機運行得太熱，您會發(fā)現(xiàn)零件壁之間會出現(xiàn)大量的拉絲現(xiàn)象。如果你運行得太冷，你可能會發(fā)現(xiàn)它擠壓不足，無法打印。當(dāng)然不同的機器所需要的溫度還是有點偏差的，這就需要您不斷嘗試不同溫度來總結(jié)經(jīng)驗。

　　2、控制加熱床溫度

　　控制好加熱床的溫度是解決模型翹邊的關(guān)鍵因素，因此設(shè)定正確的加熱床溫度至關(guān)重要。塑料從固體變?yōu)槿廴谝后w的溫度稱為玻璃化轉(zhuǎn)變溫度(Tg)。您需要將加熱床溫度設(shè)置在該點之上。對于ABS，玻璃化轉(zhuǎn)變溫度為105℃，因此床溫控制在110℃就足夠了。

　　3、切片軟件設(shè)置

　　切片器有多種設(shè)置，可以根據(jù)您的需要進行調(diào)整。

　　邊緣和支撐：切片軟件設(shè)置中的邊緣和支撐選項可在部件和底板之間提供額外的表面接觸。這有助于第一層粘合時，邊緣或支撐用作犧牲添加物。在翹曲的情況下，邊緣或支撐物將受到影響，而其他部件將保持良好狀態(tài)。

　　第一層高度：具有較厚的第一層可能是有益的，因為它增加了表面接觸，將模型牢固地保持在適當(dāng)位置。一個標(biāo)準(zhǔn)的經(jīng)驗法則是將第一層設(shè)置為常規(guī)圖層高度的150%。

　　第一層速度：第一層的打印速度應(yīng)降低到實際打印速度的約70%。當(dāng)您的零件有尖角時，這一點尤其有用，當(dāng)熱端以較高的速度移動時，這些角會傾向于剝落。

　　4、其他解決方法

　　防風(fēng)罩：防風(fēng)罩也是解決翹邊的一個辦法，有了防風(fēng)罩，有利于保持一個恒溫的環(huán)境。這是一個圍繞部件的單層厚壁，可以阻止空氣通風(fēng)加快風(fēng)干打印部位。

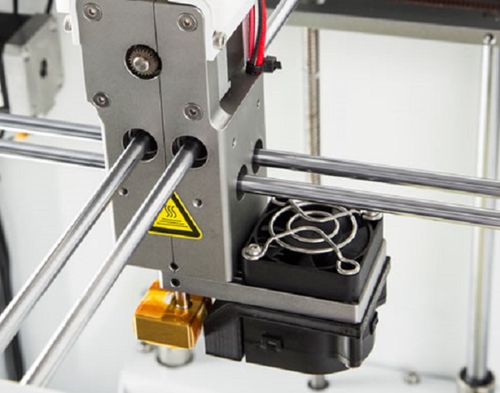

　　冷卻風(fēng)扇：冷卻風(fēng)扇是3D打印機的一個很好的補充，因為它們可以在噴嘴周圍產(chǎn)生大量氣流并快速冷卻塑料。但是，在打印前幾層時，這會產(chǎn)生負面影響。在打開之前，務(wù)必關(guān)閉前5到10層的風(fēng)扇。

　　使用粘合劑：在抗翹邊方面還有一種有效的方法，那就是使用粘合劑，例如固體膠、美紋紙等。 粘合劑可以直接涂抹到熱床平臺上，幫助打印耗材平穩(wěn)的粘在平臺上。

　　當(dāng)然，不同的3D打印機，處在不同的打印環(huán)境，都會造成ABS打印出現(xiàn)翹邊的情況，生活中，除了自己去總結(jié)外，請教專業(yè)人員，往往會起到事半功倍的作用。如果你有這方面的其他難題，不妨咨詢下創(chuàng)想三維的專業(yè)人員。

　　號外：創(chuàng)想三維2019家庭夢工廠CR-100京東眾籌中，參與即有機會獲取哦，支持我們888可直接獲得!眾籌網(wǎng)址：https://z.jd.com/project/details/109626.html

　　來源：創(chuàng)想三維 https://www.cxsw3d.com/

    更多信息請查看企業(yè)專區(qū)：http://m.hai34.com/cp49554
