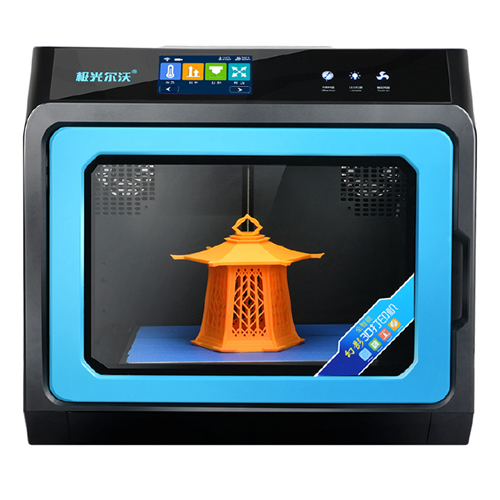

3D打印機看似復雜，其實并不是真的復雜，只要把部件的工作范圍進行劃分，就可以很容易理解3D打印機是如何工作通過什么工作的了，例如大分類方面可以把3D打印機分成電子部分、機械部分和軟件部分。

　　電子部分：電子部分可以理解為軟件和機械部分的橋梁，主要對軟件生成的指令和數據緩存，對電機的控制、溫度的控制等等，軟件生成的坐標指令就由電子部分控制機械部分執行，以達到精準打印的目的。

　　至少4個步進電機(三軸+擠出機)，對應步進電機驅動板。一般3d打印機都用到一塊arduino主板，一塊接口擴展板，各種電子元件若干。除了電阻，電容，二極管，LED以及各種連接件以外，特殊一點的包括測溫的熱電阻或者熱電偶，控制加熱元件的功率mos管或者固態繼電器。檢測停止位的機械微動開關或者光電開關。以及一個12V，輸出功率在100W(視加熱的情況可能要200W以上)的電源。如果想脫離計算機操作，還需要按鍵，LCD，SD卡槽等輸入輸出裝置。

　　機械部分：機械部分是執行打印命令的定位部分，由電機、支架、同步輪、傳送帶等組成的XYZ空間軸，軟件部分生成的打印坐標就由此定位。

　　1.打印機的框架，不同機器可以用鋁合金(如mendelmax)，亞克力或者航空木板找人切割，開源打印機網上都會有對應的cad文檔�？蚣艿倪B接件部分需要你自己用三維打印機打印。也有人出售切割好的框架或者打印的塑料件。

　　2.傳動部分，根據情況可能需要切割給定長度光軸(硬鋼軸，一般用8-12mm直徑的)，購買同步帶(用的最多的是GT2，或者S2M)同步輪，絲桿(要求不高可以用螺桿代替)，絲桿螺母，步進電機(一般用42電機，國外代號Nema17)，聯軸器(鏈接絲桿)，根據軸的安裝方式可以選擇直線軸承，或者軸套�；蛘吒M一步用直線導軌。還可能用到少量滾珠軸承。

　　3.擠出機，除了一般需要打印部分結構元件外，擠出機包括步進電機，冷卻風扇，一個特定的驅動塑料絲的步進電機齒輪(這個沒有金屬加工能力的肯定得買)。加熱端，包括一個加熱塊(用鋁或者銅自己加工，工作溫度200度～270度)，電熱管(也有用繞線電阻的，但肯定加熱管功率大)，擠出頭和金屬導管。這些金屬的東西自己沒有加工能力都可以買現成的。

　　4.加熱平臺，模型擠出的平面，因為原料結合和原料熱膨脹系數的緣故，這個平臺需要加溫到100度，可以選擇用印刷電路板，或者硅膠板來加熱，平臺表面可以用單面的萬能印刷電路板(洞洞板)或者硅硼玻璃。

　　5.輔助零件，包括螺絲，墊片，螺母，彈簧，不同直徑的尼龍管，硅膠管，各種膠帶等等。這些小東西如果自己準備，非常麻煩，有時候差幾個就要去買一趟。為了方便我在家準備了10幾斤不同尺寸的螺絲螺母。

　　6.工具，包括機械的和測量的都得有。

　　軟件部分：簡單來說3D打印機是通過軟件對3D模型分割成無數個層，這個層的厚度基本等于3D打印機的精度，然后生成無數個打印的坐標命令供機械部分執行。
