3D打印的優點就是無所不能，可以實現個性化定制。但當我們的3D打印機料架丟了或者損壞了，那將是一件非常令人煩惱的事情，因?yàn)榱霞苁俏覀?D打印機最主要的組成部分之一，出了問題就不能打印模型了，所以，我們要防患于未然，提前打印一個耗材架備用，這周就來教大家3D打印機耗材架的建模吧!

　　小錦囊

　　1、使用123D軟件，可在官網(www.cxsw3d.com)下載。提取碼：9qje。

　　2、 在制作的過程中，用到的有4個命令: 長方體，拉伸，多段線，矩形。

　　備注

　　1、在圖形某一面上繪制線段時需要先選中模型的面，再點擊命令。

　　2、底面網格每一個小格子的長度都為5mm。

　　3、繪制多段線形成閉合圖形時，點擊命令后要點擊已經畫好的線，不能點擊平面。

　　4、軟件默認單位都為mm(毫米)。

　　01

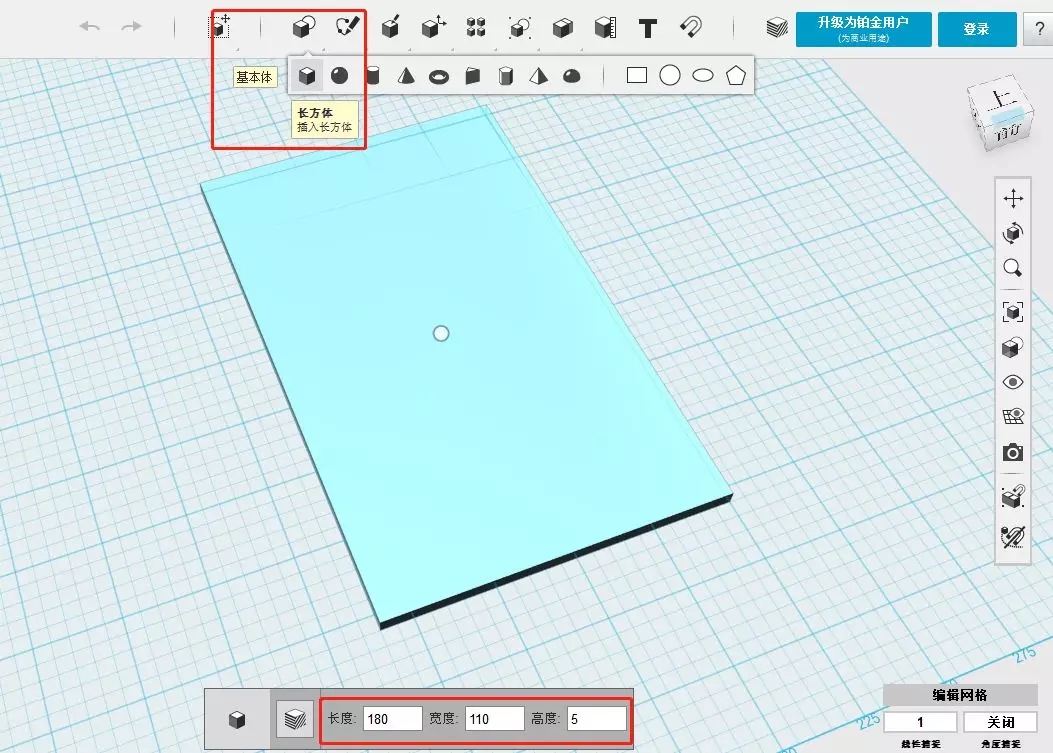

　　第一步：繪制底座，點擊長方體命令，輸入尺寸：長180mm，寬110mm，高5mm。擺放在任意位置。

　　02

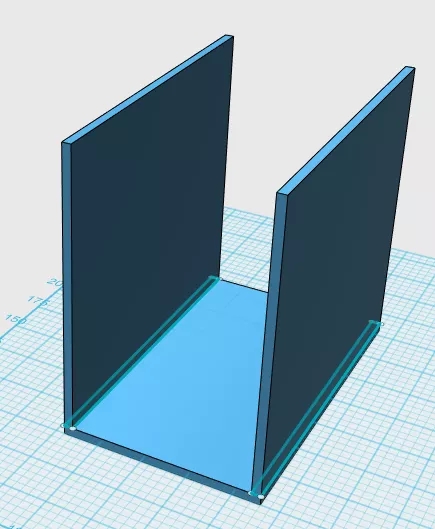

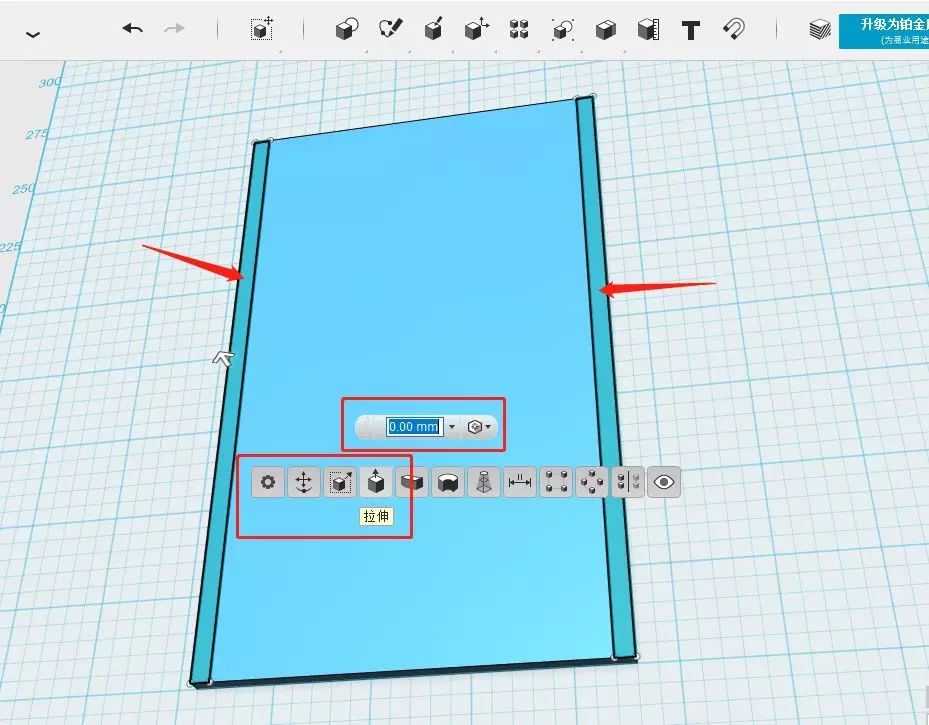

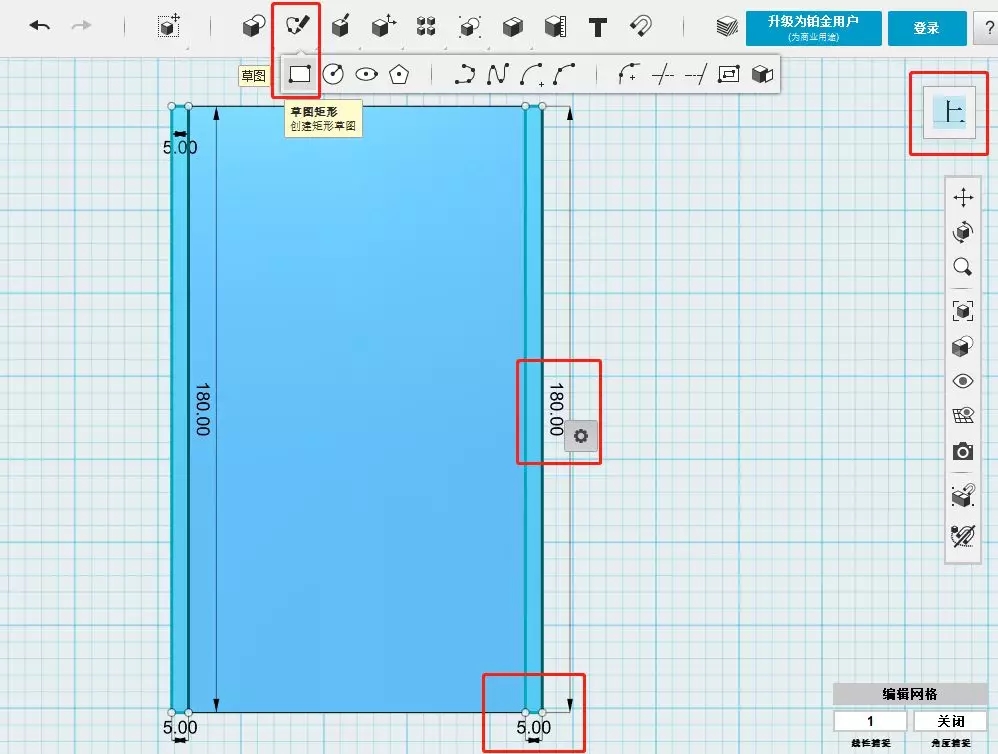

　　第二步：繪制支架，選擇上視圖，點擊矩形命令，在長方體表面繪制如圖所示的兩個矩形，尺寸：長118mm，寬5mm，即一個單元格。然后按住Ctrl，依次選中兩個矩形，點擊拉伸，拉伸高度160mm。

　　03

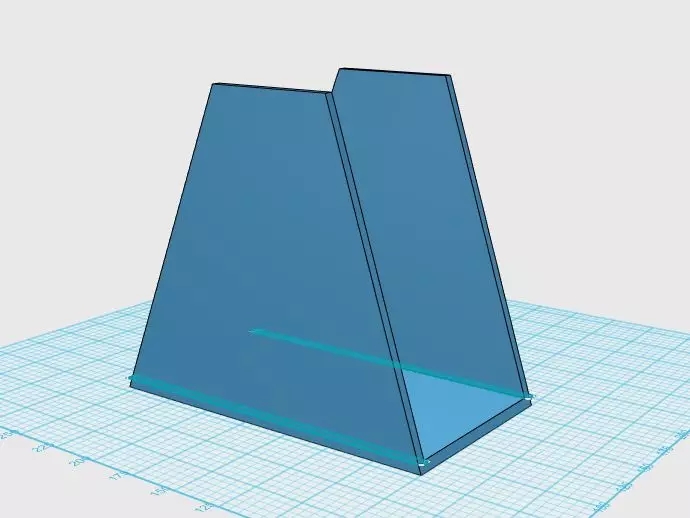

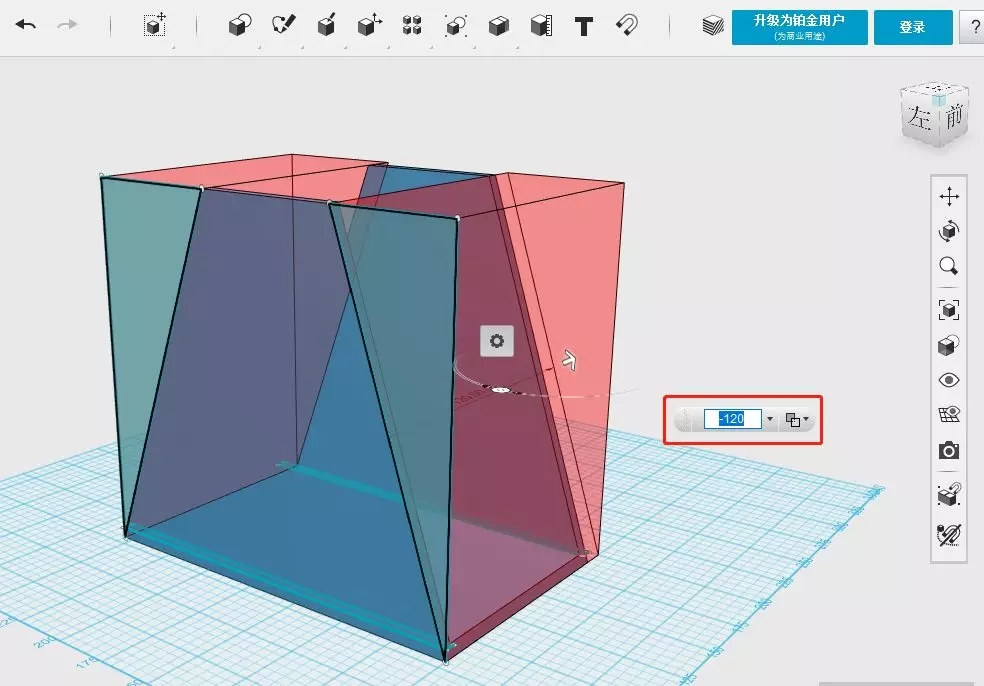

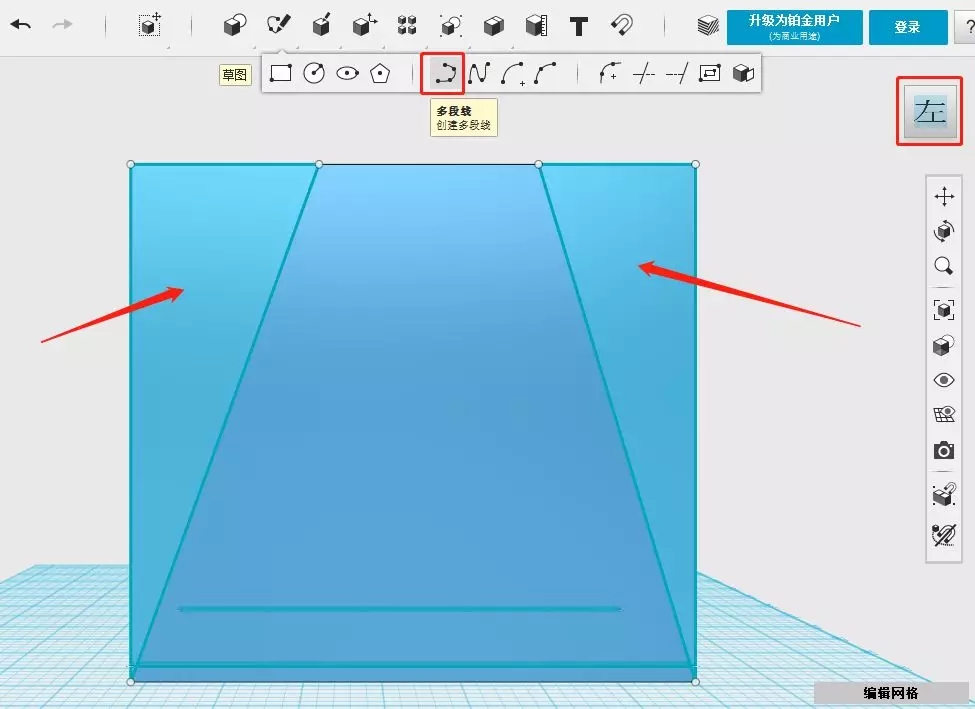

　　第三步：切除部分支架，切換到左視圖，點擊多段線命令，自由繪制兩個如圖所示三角形，按住Ctrl，依次選中兩個三角形，點擊拉伸命令，拉伸長度為-120mm。

　　04

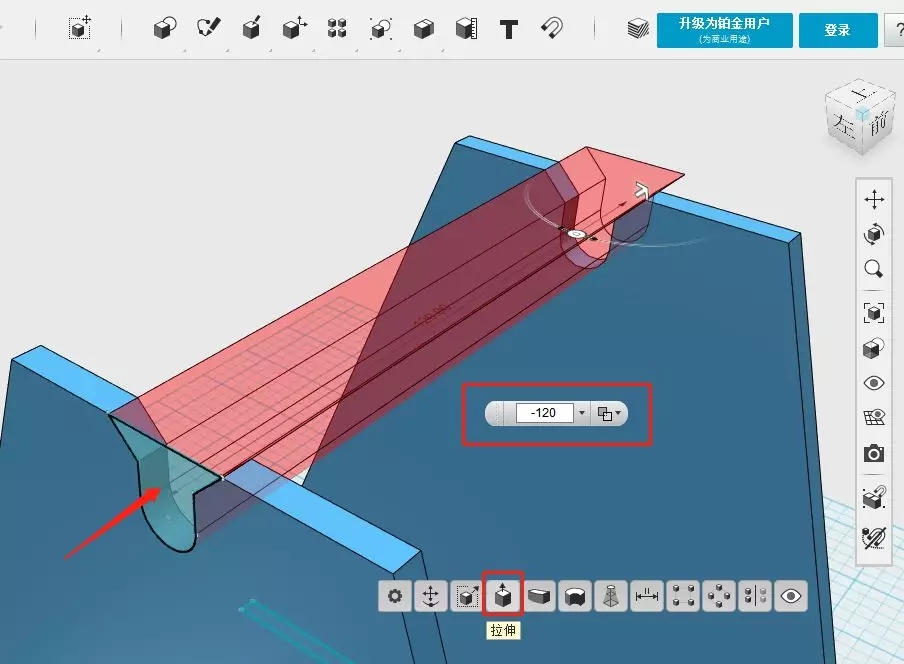

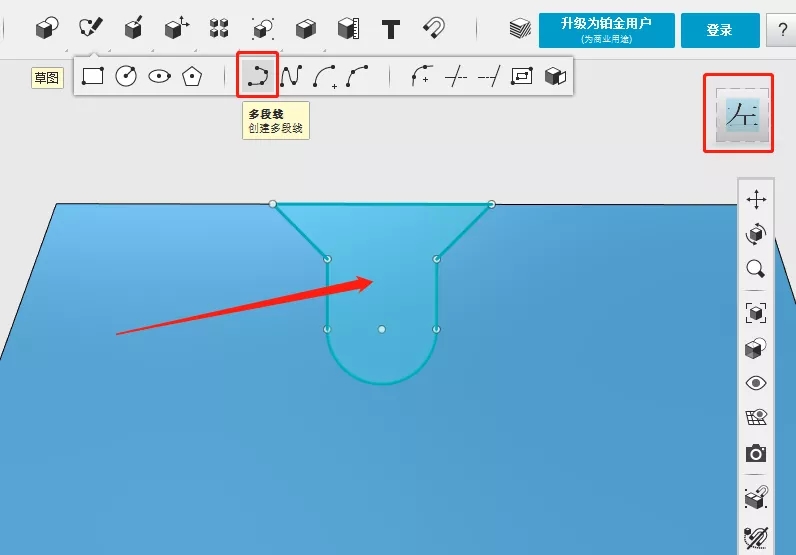

　　第四步：繪制凹槽，選擇左視圖，點擊多段線命令，繪制如圖所示凹槽，(也可自由發揮)選中閉合圖形，點擊拉伸命令，拉伸長度為-120mm。

　　05

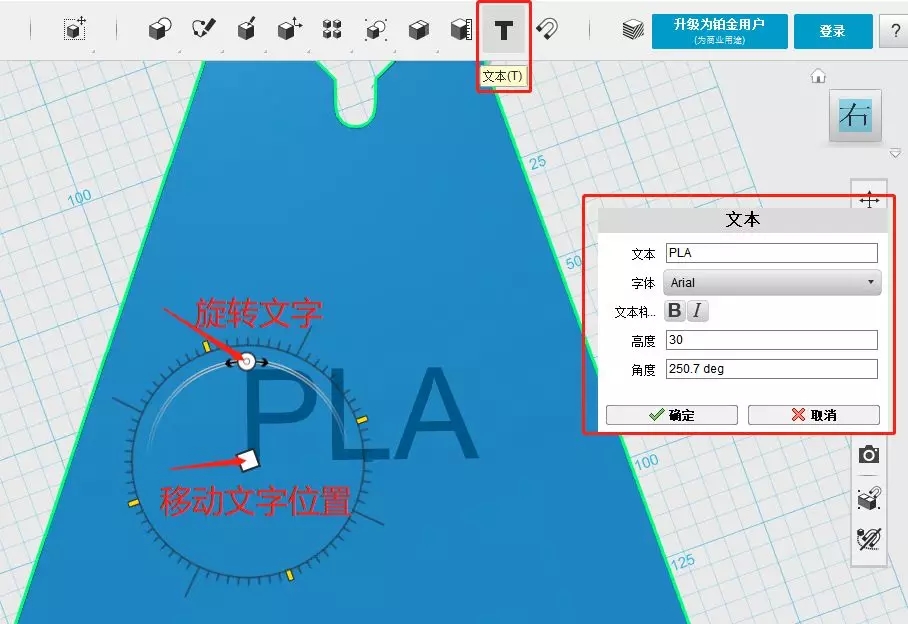

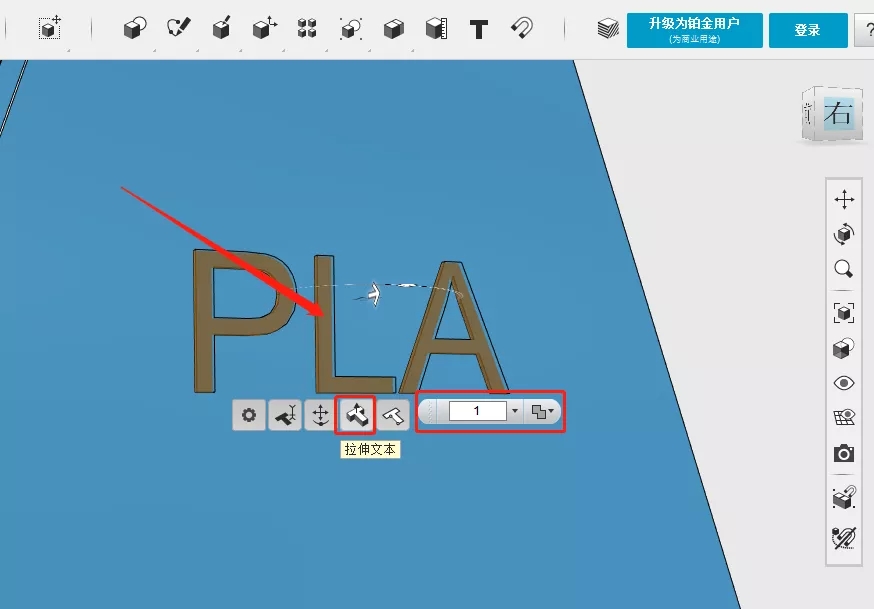

　　第五步：繪制文字，選擇右視圖，點擊文本命令，輸入PLA(當然也可以自己加喜歡的文字)，調整文字高度為30，確定，然后選中文本，點擊拉伸命令，拉伸高度問1mm。

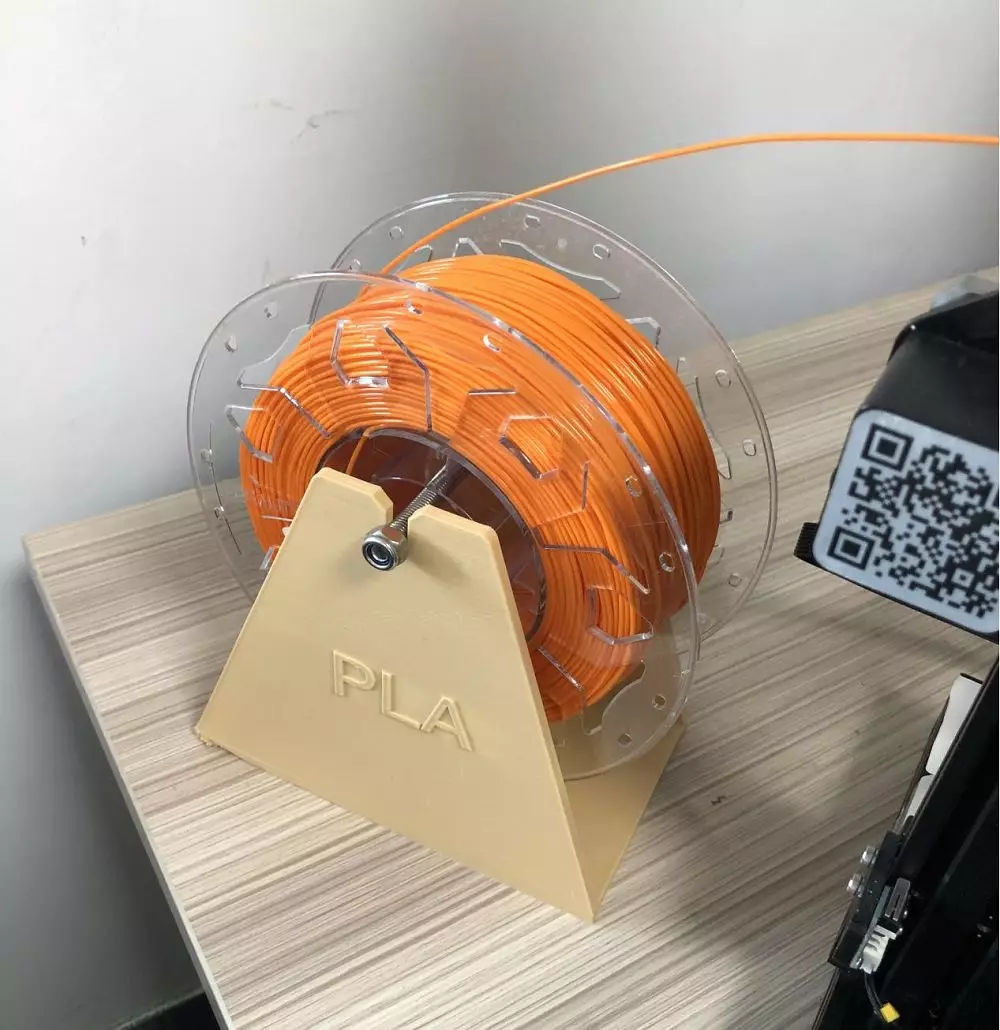

　　完成品如下圖

　　好了，今天的教程就到這里了，創想三維會不定期推送3D打印各種相關教程，需要的朋友可關注我們的官方消息喲。
