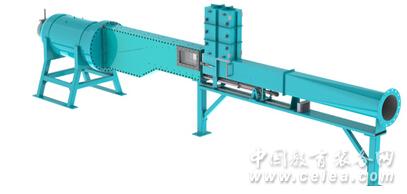

產品詳細介紹4馬赫 超音速風洞
該超音速風洞由美國Aerolab公司研發、生產和制造，風速最大可達4馬赫，并可按客戶要求訂制。
產品簡介
基于獨特的噴嘴設計，Aerolab公司所有的超音速風洞類產品都可提供真實的馬赫數并可控制調整。幾乎所有的航空類和機械工程類課程都設置有可壓縮流動的學習。對于學生來講，通過風洞實驗設備獲取對于激波和膨脹波的認識和經歷是對理論學習的一種很好的補充。Aerolab可提供實驗段尺寸從1”×1”(2.54cmx2.54cm)到12”×12”(30.5cmx30.5cm)的馬赫數可變的超音速風洞。Aerolab還可提供完整的超音速風洞系統，包括壓縮機，干燥器和相應的管道設備。如有需要，可聯系Aerolab索取相關產品的報價。
Aerolab可變馬赫數風洞的兩種配置：
Ø 控制臺系統: 1”(2.54cm)和2”(5.08cm)兩種規格
Ø 標準系統: 3”x3” (7.6cm x 7.6cm), 4”x4” (10.2cm x 10.2cm), 6”x6” (15.2cm x 15.2cm), 8”x8” (20.3cm x 20.3cm), 和 12”x12” (30.5cm x 30.5cm)
配置
控制臺系統：一個完整的控制臺系統設計緊湊，僅需要提供壓縮空氣。系統具體包括油分離器，無熱空氣干燥器，ASME代碼存儲器，空氣滯止段，機電壓力控制閥，完整的施利倫照相系統(紋影系統)，一套測試模型(4個)，模型定位儀和一個擴散器。
標準系統：一個完整的標準系統包括機電壓力控制閥，ASME代碼存儲器，超音速管道和一個擴散器。系統需要一個壓縮機，油分離器，空氣干燥器，存儲箱和所有相應的管道(可從Aerolab購買)。
適用范圍
超音速研究和教學實驗演示等
性能指標：
常用馬赫數(Ma)范圍：
1.5 ~ 3.5 (1”和2”系統)
1.4 ~ 4.0 (其它系統)
數據采集，顯示和控制系統
系統可實時顯示并記錄各種實驗參數，包括滯止箱壓力，滯止壓力，滯止箱溫度，噴嘴位置，測試段靜壓，探臂式氣動力天平輸出數據(可選)，模型俯仰角(須安裝控制電機)。系統可控制滯止壓力，校準噴嘴位置和模型俯仰角。根據需要的馬赫數，可編程設置一個近似的滯止壓力點。隨系統提供一臺Dell筆記本電腦和一個可執行的虛擬文件(不需要虛擬軟件)。
機電壓力控制閥
通過虛擬文件控制機電壓力控制閥，該閥門可提供快速加速并穩定的滯止壓力。
滯止箱
通過美國機械工程師協會標準認證(200Psi/1.28MPa)，外殼使用鐘形設計，內部安裝有一塊布滿孔洞的隔板，通過該隔板可使空氣平穩流動，以達到滯止狀態。
注：1Psi(Pound per square inch)=6.895KPa=6.895×10-2bar=6.805×10-2atm
不銹鋼穩流板
在空氣進入收縮段被壓縮之前，使用兩塊20 x 20網格數量的穩流板來使氣流平滑穩定。氣流收縮段的面積收縮比超過30:1。
動力
驅動可調節噴嘴模塊——使用密歇根大學開發設計的噴嘴模塊，這種噴嘴為鋁制，經過精密機加工和拋光，滿足相關公差要求。較低的滑塊上加工有溝槽，可使用聚四氟乙烯和橡膠密封，這種密封方式已使用了十幾年，密封效果良好。
測試段
內部表面為重型鋼板(鋼板變形問題已解決)。通過松開兩個旋鈕，可進入測試段，而滑動鏈軌式超音速擴散器，則會遠離測試段。因為模型定位系統(攻角)與擴散器相連，可快速而方便地查看模型，如果需要，可移除模型攻角。
觀察窗
觀察窗材質為拋光的平板玻璃，另外還包括施利倫照相系統，兩邊各一個。
靜壓接口
測試區靜壓可用于計算馬赫數。為避免因激光邊界層相互作用而引起的計算錯誤，測試區有多個靜壓測點可用。
4個不銹鋼制超音速模型組件
模型共有4種，分別為球體、錐體、楔形和一個總壓探針，可通過模型定位系統進行快速安裝。
模型安裝系統
可安裝在超音速擴壓器頂部，通過手動調整基本定位器，可從校準的機械指示器上讀出旋轉角度。另外提供一個可選配件：計算機控制電機驅動位置傳感器
擴壓器
在測試段的下游共有兩個擴壓器。首先，第一個超音速擴壓器將氣流速度從超音速降為亞音速；接著，亞音速擴壓器繼續降低氣流速度，然后，氣流就可以排放至實驗室空間或者通過消聲器(可選配件)以后再進行排放。
可選配件
機動和計算機控制模型螺旋角(四分之一圓定位)
應變儀平衡(需要2”等較大的風洞)和四分之一圓定位模型
特殊模型，包括AGARD-B，導彈力學模型和導彈壓力模型
消聲器
空氣壓縮機
壓縮空氣儲氣罐(已包含在1”和2”系統中)
空氣干燥器(已包含在1”和2”系統中) |
|
