產品型號：MB-ECP01
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2015-06-08
關 注 度：4204
生產企業：深圳市歐凱訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹描述

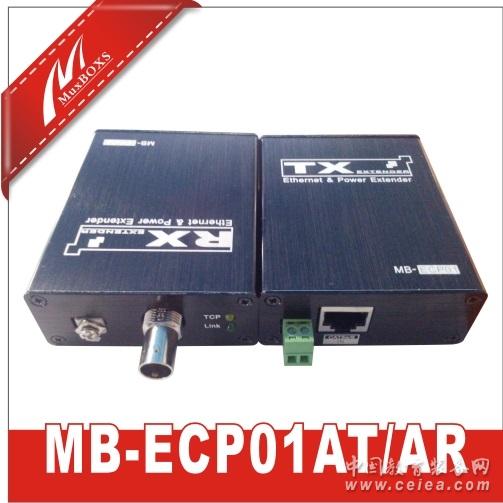

網絡數據、電源傳輸器MB-ECP01AR為高速以太網、電源信號傳輸設備。它可將網絡信號通過同軸線進行長距離傳輸傳輸，最遠可達2000米,可以和MB-ECP01AT或者MB-ECP04AT進行配對使用進行單路或者多路信號傳輸。該設備采用先進OFDM高速調制解調技術對信號進行處理，在實際使用環境中具有很強抗干擾能力，最大物理帶寬可以達到200Mbps。在防護方面采用多級大通流量多種防雷防護設計，因此在使用過程中能過有效保護設備免受雷擊而損壞。該產品可大量用于網絡拓展系統、網絡安防系統，網絡信息發布系統，網絡改造擴建系統、鐵路及城市交通、冶金礦山、野戰通信等眾多領域。
特點
* 使用同軸線傳輸以太網信號和電源信號，最遠可達2km
* 符合IEEE802.3 10BASE-T，IEEE802.3u 100BASE-TX等標準
.* 高速調制解調技術，最大物理層帶寬200Mbps
* 多級大通流量防雷保護設計
* 傳輸以太網信號同時，可以為設備提供最大12V/2A電源
* 功耗低，內部采用自動糾錯編碼技術
* 安裝簡單，即插即用，連接網絡速度快
性能參數
性能描述
單通道以太網電源同軸線傳輸器
電源
電源適配器
輸入：90V-240VAC
輸出：48VDC/2A
不帶負載功耗
最大1.8W
RJ45接口及特性
以太網接口
RJ45接口
以太網接口傳輸距離
100米（最遠）
遵循標準
IEEE802.3 10BASE-T， IEEE802.3u 100BASE-TX
物理速度
200Mbps(最大)
同軸線接口及特性
同軸線接口
BNC接口
特性阻抗
75歐姆
最大傳輸距離
2000米
傳輸速率
距離
帶寬
提供最大電流
300米
91Mbps
12V/2A
500米
86Mbps
12V/1.2A
800米
82Mbps
12V/710mA
2000米
35Mbps
狀態指示
綠燈
同軸線連接指示燈
黃燈
網絡信號工作指示燈
防雷級別
傳輸端口防護
差模：2KV
共模:4KV
執行標準： IEC61000-4-5
整機防護
1a 接觸放電 3級
1b 空氣放電 3級
執行標準： IEC61000-4-2
工作環境
工作溫度
0～55℃
存儲溫度
-25℃~85℃
濕度（無凝結）
0～95%
機體屬性
尺寸
外殼
鋁型材
顏色
黑色
重量
產品應用范圍：
基于同軸電纜及電話線等IP 攝像機
基于同軸電纜及電話線等NVR
基于同軸電纜及電話線等可視門鈴對講
智能家居 POS 機 寬帶智能電網等
鐵路 電信及石油勘探和煤礦等工業領域
安裝步驟:
1 將傳輸器MB-ECP01AT遠端LAN 端口連接到網絡設備 RJ45 輸出端，正確將12VDC電源輸出端口連接到網絡設備
的電源接口,把卡好連接BNC頭的同軸線一端連接到傳輸器MB-ECP01AR或者MB-ECP04AR的BNC連接口。
2 將傳輸器MB-ECP01AR或者MB-ECP04AR的LAN端口連接到網絡設備 RJ45 輸入端,把卡好連接BNC頭的同軸線的另
外一端連接到傳輸器MB-ECP01AR或者MB-ECP04AR的BNC連接口。把48VDC電源適配起連接到傳輸器的48V電源接
口。確認連接無誤以后,插上電源.
3 在網絡通暢的情況下，設備自行嘗試連接，LINK信號燈(黃燈)常亮,說明同軸線已經連接好；綠燈快速閃動說
明網絡信號傳輸正常。
|
|
