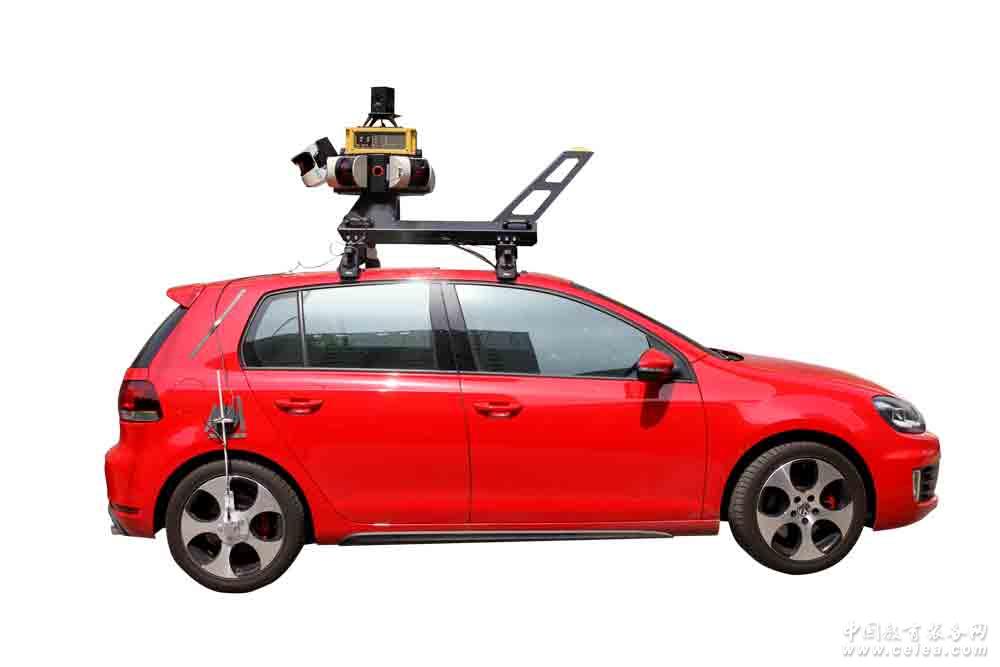

產品詳細介紹產品：華測三維激光掃描移動測量車IP-S2HD移動制圖系統
關鍵詞：
華測導航，三維激光掃描，移動測繪，移動測量車，三維測量車，道路測量車，如何測量車距，3D測量車，3D掃描儀，三維激光掃描儀，三維掃描車價格，三維激光掃描儀報價，三維掃描儀什么牌子好，考古文物掃描，三維測繪掃描儀，法如掃描儀
特點簡介：
華測導航三維激光掃描移動測量車IP-S2 HD 移動制圖系統，能良好應對高精度快速三維測繪的挑戰。高精度的移動定位數據獲取技術來自于：雙頻GNSS提供精確空間位置、慣性測量單元IMU提供準確姿態、同時使用車輪傳感器獲取移動距離，通過緊密耦合系統即使在衛星失效的高大建筑、橋梁下方、高密行樹等區域也能獲取高精度目標三維信息！
1、掃描數據速度快，數據質量超高精度！可在任何測繪項目中提供高精度的數據和動態圖像；車載系統可以在正常車速下繪制道路路面情況和記錄路邊地物的詳細數據。
雙頻GNSS提供精確空間位置；
慣性測量單元IMU提供準確姿態；
車輪傳感器獲取移動距離；
64線激光束的激光雷達探頭，能夠覆蓋道路附近數百米范圍；
高分辨率球形相機可以按固定間隔獲取全景影像；
IP-S2 HD可以保證所有傳感器時鐘同步。
2、可視化巡查、剖面詳細分析、位置變化檢測。強大后期梳理，將激光雷達和數字圖像數據后處理成一個可視化3D圖像，按照行業標準格式輸出。
GNSS數據加上參考站數據經過后處理得到高精度的數據；
用戶可自定義測量的數據，并可將數據成果導入GIS軟件。
3、道路測圖過程中不再需要工程人員在道路上工作，作業安全度大大提升。
4、可制作地理參考全景影像，傳感器融合軟件提供真實三維仿真環境
5、精準的車輛定位和姿態；校準、集成系統，高密度點云形成可視化細節，為獲取額外數據可擴大范圍
6、有效應對衛星失鎖，全天候作業能力；超高性價比，回報速度快
通過緊密耦合系統即使在衛星失鎖的高大建筑、橋梁下方、高密行樹等區域也能獲取高精度目標三維信息。
GNSS單元
跟蹤信號：同時跟蹤20顆衛星, L1,GPS, L1/L2 GPS,L1/L2 GLONASS,L1/L2 GPS + L1/L2 GLONASS,WAAS, MSAS, EGNOS
低信號跟蹤：低于 30 dBHz
重新捕獲：< 1 秒
先進固件：可支持30g互動式防動態多路徑追蹤
RTCM SC104 v2.1, 2.2, 2.3, 3.0：輸入/輸出
NMEA 0183 v2.1, 2.2, 2.3 & 3.0：輸出
高精度慣導
型號：Honeywell HG1700
數據更新率：100MHz
陀螺儀漂移度：1°/hr, 3°/hr
物理
尺寸：1422 x 699 x 1245 mm
重量：約81.65kg
I/O端口
CAN總線：OBDII - MOLEX-9 Pin
編碼器：TTL 正交輸入
以太網：100 Base-T
USB 2.0：主機輸入/輸出
RS-232-/422：高達2 Mb/s
高速數字 I/O (x4)：LVDS 400 Mb/s
VELODYNE激光掃描儀
傳感器
·64 線束激光
·360°水平視野
·0.09°旋轉角分辨率
·32°垂直視野
·2cm測距精度
·路面測程50m（＞10%反射率）
·車輛和樹葉測程120m（＞80%反射率）
·133.3萬點/秒
·工作溫度：-20°C — 50°C
·儲存溫度：-20°C — 80°C
激光
·Class 1 –人眼安全
·905納米波長
·5納秒脈沖
·電源防飽和防閃爍供電系統
物理
·15V +/- 1.5V 4 A
·大約13.15千克
·300 RPM 轉速
·防水IP67
·100 MBPS UDP 網絡協議
應用：
基礎設施
可為電力、通信等領域的基礎設施制圖工作提高測繪效率，傳統的測繪技術費用昂貴，而IP-S2 HD提供快速獲取和生產制圖數據的能力。每天數十至上百公里的作業效率極大的削減人工成本，減少人為誤差，并且減少業務管理成本和維護常規設備費用。
GIS資產管理
每一個GIS數據庫都需要海量的數據和更新維護。拓普康IP-S2 HD在車輛行駛過程中即可獲取一定區域中海量地理信息數據。高清晰的點云可以獲取水閥等細小的公共設施信息。此外資產管理人員通過點云和彩色圖像的疊加融合，可以查看資產的位置及詳細信息。在野外工作前不需要確定待錄入GIS數據庫的屬性信息，野外工作結束后所有的數據將錄入IP-S2HD數據庫，在任何時候都可以提取調用。
交通
通過集成GPS和慣導傳感器完美解決了交通制圖中GPS衛星信號失鎖時準確定位的問題，完全可以應對道路、隧道、高架橋等交通設施及城市密集建筑區域數據獲取。在天橋和立交橋下仍然可以獲得數據。豐富詳細的點云數據可以用于目標的空間定位，如鐵路的軌道信息。更適用于高速公路、鐵路和普通道路的交通制圖。
|
|
