產品型號：ECU103
產品代碼：
產品價格：500000
計量單位：套
折 扣 率： 0
最后更新：2016-03-07
關 注 度：2549
生產企業：杭州修合科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

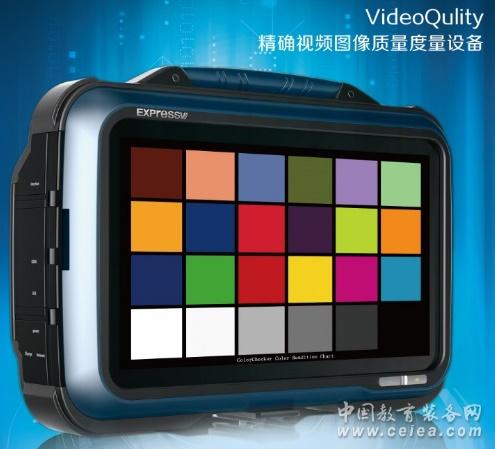

產品詳細介紹1. 客觀測試
視頻質量客觀性評價主要對視頻的分辨力，圖像尺寸，最大亮度鑒別等級，照度適應范圍，亮度信號信噪比，色彩還原誤差，幾何失真，幀率，延遲等參數進行測試，符合GA/T1128-2013標準。
2. 主觀評價
視頻質量主觀性評價主要對視頻馬賽克效應，邊緣處理，顏色平滑度，快速運動圖像處理，滾動條紋，網紋，噪波點，閃爍，色彩不均，偏色等項目進行主觀評價。
頻質量評價產品功能
高清攝像機檢測
高清攝像機檢測方法按照GA/T1128-2013《安全防范視頻監控高清晰度攝像機測量方法》中測量方法的要求，實現自動檢測多種圖像指標。
測試環境條件應滿足GA/T1128-2013《安全防范視頻監控高清晰度攝像機測量方法》中5.3測量條件的要求。
1. 分辨力檢測：
分辨力檢測用于檢測高清攝像機的水平分辨力，要求使用國際標準ISO12233：2014檢測卡，檢測結果用水平分辨力（TVL）表示。
2. 圖像尺寸檢測：
圖像尺寸檢測用于檢測攝像機圖像尺寸數值，可以使用ISO12233：2014檢測圖卡或者其他圖卡，檢測結果用寬（像素）x高(像素）表示。
3. 最大亮度鑒別等級檢測：
最大亮度鑒別等級檢測用于檢測攝像機對亮度的分辨能力，要求使用ISO12233：2014檢測圖卡，設備能自動識別圖卡中心20階灰階圖，并檢測每個灰階圖的亮度值，如果兩級灰階a和b(假設a＞b)符合（a-b≥5）或（20*log(a/b)≥1 和 a-b≥2）其中一個條件，就認為a和b是可以區分。最大亮度鑒別等級就是能識別灰階的階數。
4. 最低可用照度檢測：
最低可用照度用于檢測攝像機在環境照度降低后對分辨力的影響。要求使用ISO12233：2014檢測圖卡，在相同色溫情況下降低環境光亮度，直到輸出圖像的分辨力不低于GA/T1128-2013中5.3測量條件下分辨力的70%，記錄照度計中的數值。
5. 照度適應范圍檢測：
照度適應范圍需要使用ISO12233：2014檢測圖卡或者高清晰度電視灰階測試圖，通過減弱光源亮度，直至不能區分測試圖最高亮度灰階和次一級亮度灰階，記錄照度值（L1），再增加光源亮度，直至不能區分最低亮度灰階和次一級亮度灰階，記錄照度值（L2），設備會自動計算出照度適應范圍。
6. 亮度信號信噪比檢測：
亮度信號信噪比要求使用ISO12233：2014檢測圖卡，設備會自動采集圖卡中黑色和白色的Swhite/Nmid和Sblack/Nmid的值，并計算出SNR的值（計算方法請參見GA/T1128-2013附錄B的說明）。
7. 色彩還原誤差檢測：
色彩還原誤差檢測要求使用國際標準Colorcheck 24色卡，設備會對所有色塊的ΔE進行算數平均，得到平均色彩還原誤差ΔE=avg[ΔE*a*b*(i)]。
8. 幾何失真檢測：
幾何失真檢測用于檢測攝像機鏡頭的畸變，要求使用黑白棋盤格檢測圖卡，選取全屏做為ROI區域，結果用百分比表示，越接近0%說明畸變越小。
單通道檢測
單通道檢測主要用于對圖像采集設備的單項性能指標測量，其中包括圖像清晰度檢測，灰度等級檢測，色彩還原度檢測，暗角檢測和畸變檢測。
1. 圖像清晰度檢測：
圖像清晰度用于檢測圖像采集設備的分辨力，要求使用國際標準ISO12233：2014檢測卡，檢測結果用MTF50的水平分辨率表示，綠色的值代表圖像采集設備此項的評分。
2. 灰度等級檢測：
灰度等級用于檢測圖像采集設備對圖像中亮度的分辨能力，要求使用國際標準ISO12233：2014檢測卡，檢測結果用Gamma校正值表示，數值越接近0.2表示設備灰階分辨能力越強。
3. 色彩還原度檢測：
色彩還原度檢測要求使用國際標準Xrite 24 Colorcheck色卡，環境光應為(2000±100)lux,色溫應為（5100±100）K，檢測結果為chroma值，用百分比表示，值越接近100%說明色彩還原越準確。
4. 暗角檢測：
暗角檢測用于檢測鏡頭的邊緣的失光率，檢測圖卡使用白平衡測試圖卡，環境光應為(2000±100)lux，檢測結果用百分比表示，值越接近100%說明色彩還原越準確。
5. 畸變檢測：
畸變檢測用于檢測鏡頭的幾何失真，要求使用黑白棋盤格檢測圖卡，結果用百分比表示，越接近0%說明畸變越小，正值代表枕形畸變，負值代表桶形畸變。
檢測登記
檢測登記用于登記檢測人員信息，如人員姓名，編號，檢測地點等信息。
結果查看
結果查看用于查看本機內保存的結果，并可顯示數據圖表。
報表輸出
報表輸出用于輸出高清攝像機檢測結果和原始數據，以便于分析和保存。
|
|
