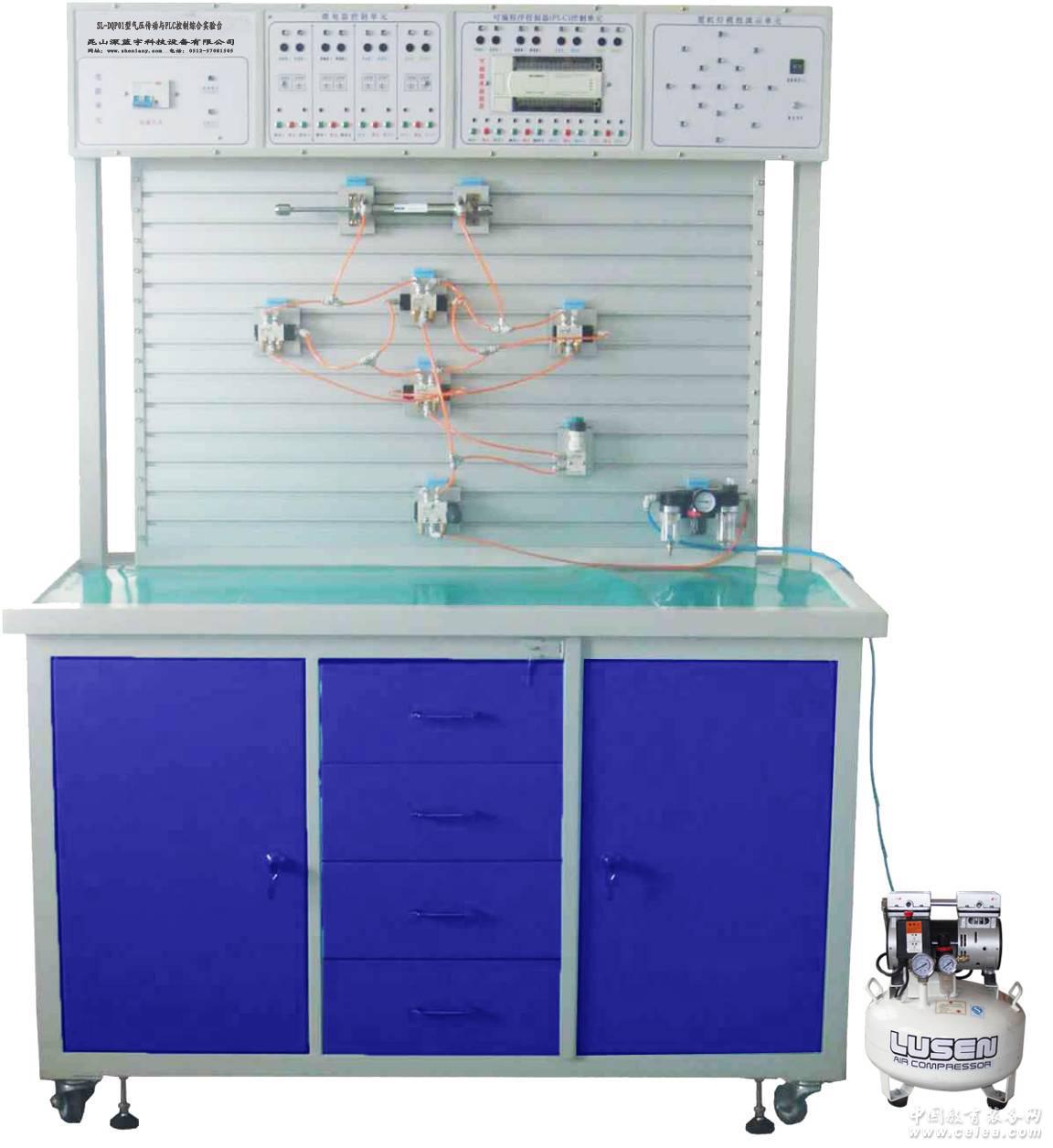

氣壓傳動與PLC控制綜合實驗臺
|
 |
產品型號：SL-DQP01
產品代碼：SL-DQP01
產品價格：100000
計量單位：臺
折 扣 率： 0
最后更新：2016-03-30
關 注 度：3666
生產企業：昆山深藍宇科技設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹SL-DQP01型實驗裝置是應現代氣動專業教學實驗要求。根據《液壓與氣壓傳動》，《氣動控制技術》等通用教材內容設計而成。該實驗臺覆蓋了氣動技術、傳統繼電器控制技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用氣動實驗教學、氣動控制技能、氣動與傳感器技術等課程綜合實訓實驗。
主要特點：
1. 模塊化結構設計搭建實驗簡單、方便，各個氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上，組裝各種實驗回路，操作簡單、方便。
2. 快速可靠的連接接頭，安裝連接簡便、省時。
3. 標準工業用元器件，性能可靠邊，安全。
4.實驗臺具有計算機通訊接口，可與PLC編程器相連控制。
5.氣源采用無油靜音空氣壓縮機，具有噪聲低（＜55db）的特點，氣體無油無味，清潔干燥。
6. 多種控制方式：單氣動控制回路、采用繼電器的電控氣動回路、采用可編程控制器的電控氣動回路等。
實驗裝置組成：
實驗臺由實驗臺架、工作泵站、常用氣動元件、電氣控制單元等幾部分組成。
一） 實驗工作臺
1. 實驗工作臺采用優質型鋼為主框架、優質冷軋鋼板制作而成，全部采用防銹、亞光噴塑處理；
2. 臺架下半部分帶有元件、工具儲存柜，實驗時方便元器件的儲存。
3. 實訓屏為特制帶“T”型槽的鋁合金型材，可以方便、隨意地安裝氣動元件，搭接實驗回路。
二）氣動元件
1. 所有的氣動元器件均為標準工業元件，實用安全可靠；
2. 氣動元件均配有工程塑料過渡底板，可方便、隨意地將元件安放在實訓屏（面板帶“T”型槽的鋁合金型材結構）上；
3. 每個氣動元器件全部安裝氣動快換接頭，回路拆接方便快捷。
三）電氣控制單元 （注：PLC類型可根據用戶實際需求配置：三菱、歐姆龍、西門子、松下等）
1. 可編程序控制器(PLC)：采用歐姆龍CP1E-20CDR，繼電器輸出形式， 12點輸入、8點輸出，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓DC24V；并配有與計算機通訊的下載線纜（包括適配器）。
2. 漏電脫扣器，直流24V電源，電磁閥輸出控制口，接近開關，磁性開關，連接線纜，插座，按鈕，指示燈等。
3 . 各種按鈕開關接頭均接到面板上，實訓時方便拔插連接；
四）工作泵站技術參數：
1．氣泵輸入電壓：AC 220V/50Hz 550W
2. 氣 泵 容 積：20L
3. 額定輸出壓力：0.8Mpa
4. 工 作 噪 聲：< 55分貝
5. 轉 速：1400 RPM
6. 排 氣 量：45 L/min
7.凈 重：20KG
實驗臺主要技術參數：
1. 使用電源：國家標準供電電源——AC220V、50HZ，帶短路保護、漏電保護、過載保護等功能；
2. 控制電壓：安全控制電壓—DC24V；
3. 使用環境要求：能在環境溫度-10℃——+50℃下使用；
4. 外形尺寸：1450×650×1700mm
5. 重量：約180KG
實驗項目：
1. 氣動回路實訓項目：
1）常用氣動元件功能演示實驗；
2）常見氣動回路演示實驗：
3）單作用氣缸的換向回路
4）雙作用氣缸的換向回路
5）單作用氣缸的速度調節回路（單向、雙向）
6）雙作用氣缸的進口調速速度調節回路
7）雙作用氣缸的出口調速速度調節回路
8）速度換接回路
9）采用并聯節流閥的緩沖回路
10）互鎖回路
11）過載保護回路
12）卸荷回路
13）單缸連續往復控制回路
14）雙缸連續往復控制回路
15）用行程閥的雙缸順序動作回路
16）用電氣開關（磁性開關、接近開關）的雙缸順序動作回路
17）多缸順序動作回路
18）雙缸同步動作回路
19）二次壓力控制回路
20）高低壓轉換回路
21）計數回路
22）延時回路
23）雙手操作回路
24）與門型氣閥的應用回路
25）或門型梭閥的應用回路
26）快速排氣閥的應用回路
2. 可編程序控制器（PLC）電氣控制實驗：機-電-氣一體控制實驗：
1) PLC指令編程、梯形圖編程學習
2）PLC編程軟件的學習與使用
3）PLC與計算的通訊、在線調試
4）PLC與氣動相結合的控制實驗
3. 學生自行設計、組裝的擴展回路實驗；（可擴展80多種）
|
|
