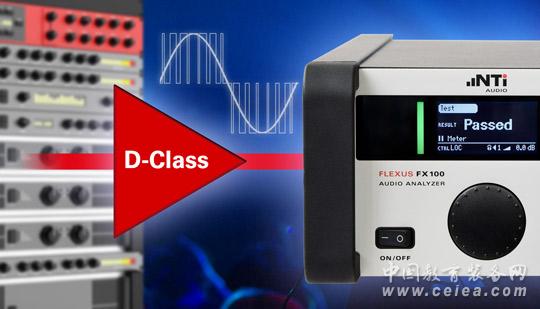

產品詳細介紹D 類（開關）功放非常流行，不單單因為它們很輕便，更由于它們效率高，功耗低并且散熱好。然而，要測量其音頻參數卻不簡單，因為在輸出級會產生高頻噪聲。NTi Audio 通過 FX100 音頻分析儀的濾波器擴展卡將這些噪聲濾除，完美解決了測量問題，提供了可靠的 D 類功放測試測量方案。
D 類功放的工作機制是快速切換輸出電壓開關，這樣就產生了一個脈沖波形。這個脈沖的寬度與輸入信號的瞬時電平成正比，傳輸到揚聲器的功率是時間平均的，這和以傳統方式對輸入信號進行放大是一樣的。
信號和噪聲
這種開關動作會產生相當大的高頻噪聲，必須從有用音頻信號中分離出去。開關的頻率范圍從 200 kHz 到 n MHz 且和音頻信號調制在一起。正常工作時，揚聲器線圈的電感和揚聲器的傳輸頻率范圍能移除這個互調干擾。然而要測試此類功放，就必須使用 FX-DF 低通濾波器模塊將音頻信號分離。
設計和連接
FX-DF 模塊包括兩組濾波通道，可以裝在 FX100 音頻分析儀的空槽內。待測功放的輸出用 Speakon 頭和模塊連接。再通過 banana 頭在測試系統上接入一個負載（替代正常工作時揚聲器的阻抗）。濾波信號內部自動切換到兩個分析通道，整個測試配置緊湊簡潔。
FX-Control 軟件
FX100 的控制軟件集成了 FX-DF 濾波器模塊，具有直觀的接線助手。通過濾波信號，功放的所有相關參數都能測量并記錄。 |
|
