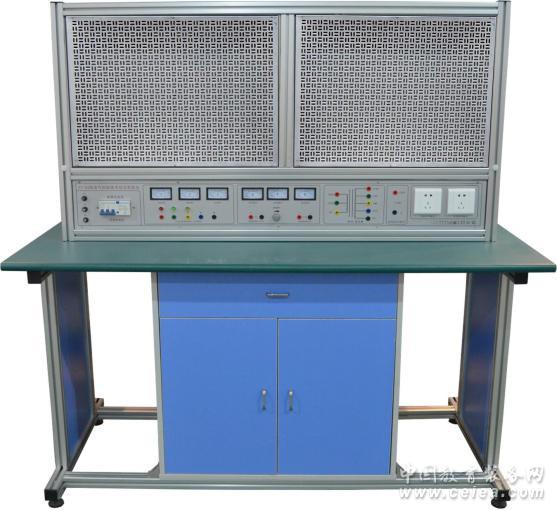

產品詳細介紹KBE-212維修電工實訓考核裝置（網孔板型）
一、概述
高級維修電工實訓裝置可對《初級維修電工技術》和《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路、PLC可編程控制器及變頻調速控制器進行實際操作，能使學生的操作技能得到很好的鍛煉與提高。
二、特點
1、電氣控制線路或電子線路實訓元件都裝在網孔板上，操作方便、更換快捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房。
3、技能實訓用的控制線路和配套的小電機可模擬工廠各類的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4、裝置設有漏電保護器，能確保操作者的安全；各電源的輸出均有短路保護等功能，各測量儀表均有保護功能，使用安全可靠。
二、技術指標及要求:
1、輸入電壓：三相四線制380V±10％，50Hz
2、工作環境：環境溫度范圍為-5℃~+40℃，相對濕度<85％(25℃)
3、裝置容量：<1.5KVA
4、尺寸：160×700×1580
5、裝置配備：
1、主控功能板
（1）三相四線輸入，通過漏電保護器，接通總電源，由接觸器通過起、停按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示輸入的三相電源電壓
2、交流電源
（1）各種交流電源：設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源。打開開關，變壓器副邊就即可輸出110V、36V、24V、12V、6.3V的交流電壓以供實驗所需。
（2）直流穩壓電源：±12V，+5V，24V各一路，具有短路保護。
3、交直流儀表
（1）交流數字電壓表：0~500V交流數字電壓表一只
（2）交流數字電流表：0~5A交流數字電流表一只
（4）直流數字電壓表：0~300V直流數字電壓表
（5）直流數字電流表：測量范圍0~5A，三位半數顯。
4、整流二極管：IN5408 四只
（二）設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。 |
|
