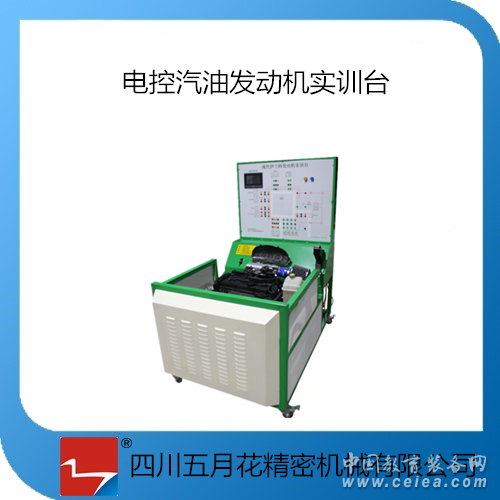

產品詳細介紹汽車電控柴油發動機實訓臺
一、產品簡介
該設備采用現代伊蘭特發動機為基礎，可真實展示發動機的起動、加速、減速等工況，展示發動機的組成結構和工作過程。適用于各類院校和培訓機構對汽車發動機和維修實訓的教學需要。
二、功能特點
1.該發動機可真實運轉。
2.實訓臺面板打印有永不褪色的彩色電路圖，學員可直觀對照電路圖和缸內直噴電控汽油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺安裝有汽車儀表，可安裝燃油壓力表、真空壓力表，實時顯示發動機轉速、噴油壓力、進氣支管壓力等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖萬向腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.配備智能化故障設置和考核系統：
??故障設置系統由智能故障控制器、觸摸屏、中間繼電器和電路組成，采用最新數字化集成電路與配套故障設置技術，系統穩定、不易感染病毒。
??老師可通過觸摸屏自由設置各種故障，不需其他外聯設備。教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良等故障現象。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
??觸摸屏采用7寸高清晰彩色液晶觸控屏，觸摸屏采用直觀的中文操作界面，易學易懂，人機對話友好。
??用戶可通過RS-485串口通訊與其它實訓設備配套的PLC控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
10.可根據教學需求，定制其他車型的發動機實訓臺。
三、技術參數
外形尺寸：1500×1000×1800mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號；油箱容積：15L
工作溫度：-40℃～+50℃
四、結構組成
檢測控制面板、組合儀表、發動機控制電腦(ECU)、診斷座、點火開關、油泵控制單元、燃油壓力表、真空壓力表、發動機總成、燃油箱、汽油泵(含汽油泵插頭)、油門控制裝置、進/排氣管(帶保護罩)、水箱、冷卻電子風扇、蓄電池、繼電器集成電路板、保險絲盒、電源總開關、智能化故障設置和考核系統、移動臺架(帶自鎖腳輪裝置)
|
|
