產品詳細介紹一、概述：

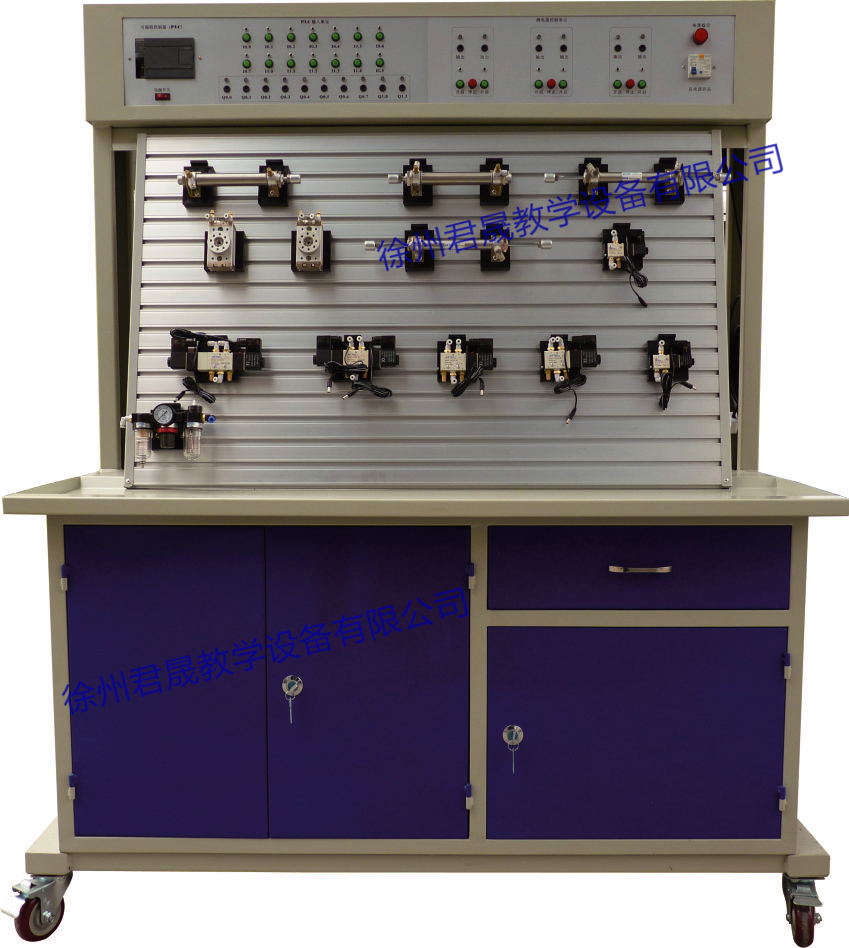

氣壓傳動實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，氣動控制實驗臺還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，氣動控制實驗臺是機電完美結合的典型實驗設備。
氣動控制實驗臺應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握氣動控制實驗臺功能，控制原理及編程技巧等。
二、實驗臺主要特點
1.實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.電氣主控制單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
4.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
基本結構組成：
氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。
氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣 缸、旋轉氣缸.....
電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器（西門子S7-300），PLC電氣控制輸入單元， PLC電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。
主要技術參數
1.PLC可編程序控制器：PLC可編程序控制器：西門子S7-300型主機（繼電器輸出方式）。
2.直流電源：輸入AC 220V 輸出：DC 24V/3A
3.實驗臺外形尺寸：1250mm×950mm×1730mm
4．空氣壓縮機（基本配置小型機）
規格:430*210*600（mm）
電源: AC220V
功率：360W
最高壓力：1.3mp
排氣量：0.039m3/min溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg、
5、氣動元件：
以JELPC氣動元件為主，配置詳見附件。
氣動元件均配有鋁合金過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
6.電氣控制單元：
可編程序控制器(PLC)；采用西門子S7-200系列, I/O口24點；繼電器輸出形式。電源電壓：AC 220V/50Hz
三、實驗項目：
① PLC控制回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.一次壓力控制回路
4.二次壓力控制回路
5.高低壓切換回路
6.雙作用氣缸的雙向調速回路（進口調節、出口調節）
7.速度換接回路
8.緩沖回路
9.互鎖回路
10.過載保護回路
11.位置控制式單往復回路
12.壓力控制式單往復回路
13.時間控制式單往復回路
14.單雙作用缸連續往復動作回路
15.采用節流閥的同步回路
16.三缸連動回路
17.計數回路
18.延時回路
19.邏輯閥的應用回路（或邏輯）
20.雙手操作回路
② 繼電器控制回路
汽缸緩沖回路
汽缸給進系統
雙缸動作回路
③ 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
⑸ PLC指令編程實訓
4學生自行設計、組裝和擴展各種回路實驗
JS-QD1氣壓傳動實驗臺配置清單 |
|
