產品詳細介紹無線采集系統方案
1系統性能

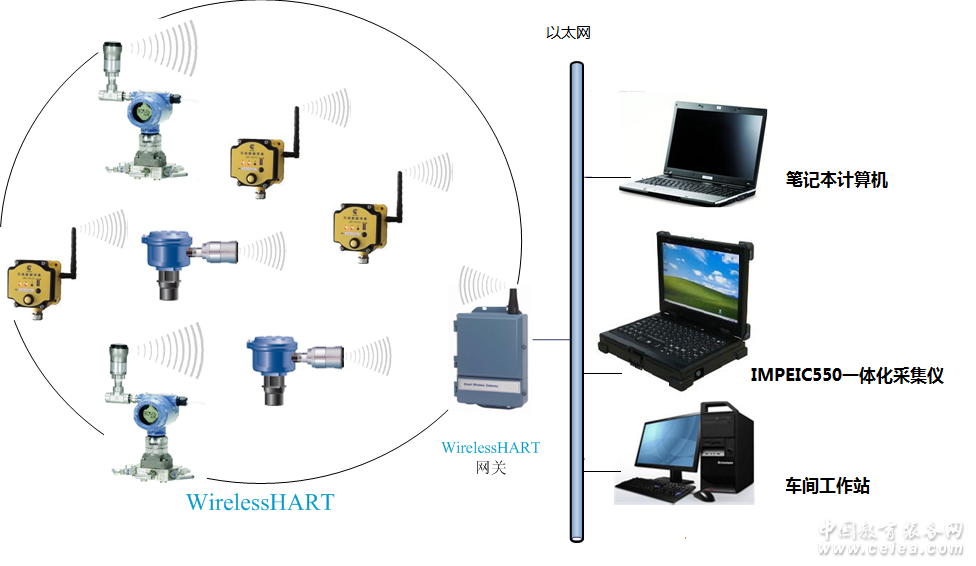

WH 系列無線數據采集系統利用RoseMont 1420 網關進行無線設備集成組網，系統由筆記本、1420 網關、WH 系列無線采集模塊組成。模塊組網自由靈活，方便快捷。
系統特點：
MESH、星型自組網，網絡通訊總體可靠性高，無線輸出的數據可靠性超過 99%。
入網設置方便，易于系統擴展，自組織網狀網絡；無線節點設定網絡 ID和密鑰后（該設置在出廠前已經設定完）即可加入網絡，不用設定路由、IP 地址，客戶僅需給節點上電即可加入網絡。
所有設備均有路由功能，不用專設無線路由和中繼，也不需要路由設置。自動組態路徑，一旦路徑故障，將自動切換至備份路徑。
同一網關，兼容所有應用Wireless HART 通訊的無線設備，如羅斯蒙特無線壓力變送模塊、無線溫度變送器，還有ABB、E+H、Honeywell、Siemens等國際品牌工業無線產品。
抗干擾能力強，采用自動跳頻通訊技術，即使在同一現場有其他ID Wireless HART 通訊網絡，或者Zigbee 通訊網絡，或者自定義的基于IEEE 802.15.4 的低功耗通訊網絡，Wireless HART 通訊不用特殊設置仍然能正常通訊。
低功耗遠距離傳輸。
系統整體防護等級IP65。
傳感器和變送器互換性高，現場信號線經過航空插頭與變送器連接。
信號線與航空插頭連接方便，與傳感器信號線采用免焊接的端子連接方
式。
模塊自身顯示多種信息，可顯示模塊是否入網，模塊剩余電量，變送器充電狀態。
模塊自身電量值可實時上傳至計算機。
2無線溫度變送器
基于 Wireless HART 無線傳輸技術，我公司針對工業現場過程量的數據采集，自主研發了一套數據采集系統，該系統每個數據采集模塊包含一個Wireless HART 節點，模塊采用電池供電。相對于傳統總線通訊技術的分布式數據采集系統，無線數據采集系統安裝施工方便、減輕現場布線勞動強度。
無線數據采集模塊有單通道和四通道兩款產品。每個通道都具備多種測量功能，產品出廠后，客戶可根據實際需求用軟件來設定測量功能，方便客戶訂貨和現場應用。
測量功能指標如下
測量功能 量程 精度 備注
K型熱電偶 -270~1372℃ MIN[±（0.1%讀數+0.3℃），
±0.8℃]
分辨率0.1℃
自動溫度補償
E型熱電偶 -270~1000℃
J型熱電偶 -210~1200℃
N型熱電偶 -270~1300℃
T型熱電偶 -270~400℃
PT100測量 -200~660℃ MIN[±0.1%讀數+0.03℃），
±0.2℃] 分辨率0.1℃，三線制測量，四線制測量
PT1000測量 -200~600℃
Cu50測量 -50~150℃
電壓測量 -2~+2V 0.04%*滿量程 分辨率0.1μV
電流測量 -20~+20mA 0.05%*滿量程 內部串聯100Ω電阻
模塊特點：
通道多功能設計，可測量K、E、J、N、T 型熱電偶，還可以測量PT100、
PT1000、Cu50 熱電阻，電壓電流。
IP65 防護等級，所有接口都有防塵防水設計。
傳感器和變送器互換性高，現場信號線經過航空插頭與變送器連接。
信號線與航空插頭連接方便，與傳感器信號線采用免焊接的端子連接方
式。
自動熱電偶冷端補償，環境溫度補償。
內置電池，方便充電，普通手機充電器就可以給模塊充電。
模塊自身顯示多種信息，可顯示模塊是否入網，模塊剩余電量，變送器充電狀態，同時具備充電短路保護功能。
模塊自身電量值可實時上傳至計算機。
技術指標：
輸入：支持K\E\J\N\T型熱電偶，其他型號熱偶可定制；支持PT100\PT1000\Cu50三線四線制傳感器接入
輸出：IEC 62591 （無線HART）
工作頻段：2.4GHz
更新速率：2秒~60分，用戶可調
工作和存儲濕度：0~100%RH
通訊距離：點對點可達300米
防護等級： IP65
工作溫度：﹣40~85℃
天線: 全向天線
重量：0.29kg
電池一次充電連續工作時間：40天（每8秒采樣一次），5年免更換。
3無線適配器模塊
WHCW01是基于Wireless HART協議壓力變送器專用無線模塊，直接讀取有線HART數字量信號，精度高。模塊自帶智能電池，可遠程控制電源開閉為變送器工作和數據無線發送提供電源，節省電量。
特點：
沒有任何絲毫的精度損失。無線協議轉換模塊直接讀取有線Hart數字量信號，讀取主變量測量值，讀取主變量測量單位，上傳給網關的測量數據與變送器表頭液晶顯示器顯示的數值一致，沒有任何絲毫的精度損失。相比通過測量4~20mA電流信號再轉換成工程值（壓力，溫度）的測量方式，數字量測量沒有模擬量轉換數字量的精度損失。
無線協議轉換模塊接線方便，僅僅有2根線接入變送器。
無線協議轉換模塊內部包含給變送器供電的電池，并且有電量顯示。
通過控制給變送器供電的電源實現相對較小的電池容量長時間工作。
通過無線HART網絡，計算機遠程控制可關閉或者開啟變送器供電電源，節省電池電量。
模塊自身電量值可實時上傳至計算機。
技術指標：
輸入：有線HART信號接入
輸出：IEC 62591 （無線HART）
更新速率：2秒~60分，用戶可調
工作和存儲濕度：0~100%RH
通訊距離：點對點可達300米
防護等級： IP65
工作溫度：﹣20~60℃
存儲溫度：﹣40~85℃
天線: 全向天線
重量：0.35kg
變送器供電電壓：12V
變送器供電電池容量：4600mAh
讀取變送器數據：主變量測量值，主變量測量單位（其他變量可定制）
電池一次充電連續工作時間：40天（每8秒采樣一次）
4無線網關
1420無線網關與現場無線設備建立通訊，采集過程信息和設備狀態信息，并通過標準接口將相關信息送至上位機監測系統和設備管理系統中。
1420無線網關是基于微處理器的電子設備，能在嚴酷的工業環境中可靠通訊，可以通過工作站進行組態。
網關建立同現場無線設備之間的通訊、自動選擇冗余的通訊路徑、優化和管理整個網絡的通訊；遵循IEEE 802.15.4標準和WirelessHART通訊協議的全網格自組織網絡拓撲（Mesh Topology）；
網關把現場無線設備的信息收集并轉換成標準接口和上位主機系統集成；網關為現場無線設備的通訊提供數據安全保護措施：
• 數據加密為AES-128位加密
• 現場設備加入網絡的網絡標識和密碼保護
• 登陸網關的3級以上用戶密碼保護：修改、組態、日常維護等
• 數據傳輸到主機系統的安全措施
• 現場設備的密碼可以設定每天自動輪換，也可以人工修改
系統的最小規模為5臺設備，每個網關最多可以連接100臺設備，網絡刷新速度可設置為4、8、16、32秒至60分鐘，并可同時管理不同刷新速度的設備，可靠性大于99.99%。
每個網關管理各自的網絡，根據工廠規模，可以安裝多個網關。
5筆記本電腦
ThinkPad T470
CPU系列英特爾： 酷睿i5 6代系列
CPU型號：Intel 酷睿i5 6200U
內存容量：8GB（8GB×1）
內存類型：DDR3L（低電壓版）1600MHz
屏幕尺寸：14英寸
顯存容量： 2GB
硬盤容量：8GB+500GB
系統：Win10
硬盤描述混合硬盤：（SSD+5400轉HDD）
分辨率：標準屏（1366×768）
裸機重量：1.5~2Kg
|
|
