結構工程自平衡反力架加載測試系統
|
 |
計量單位：套
折 扣 率： 0
最后更新：2018-05-24
關 注 度：5966
生產企業：鞍山申遠科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹簡介：

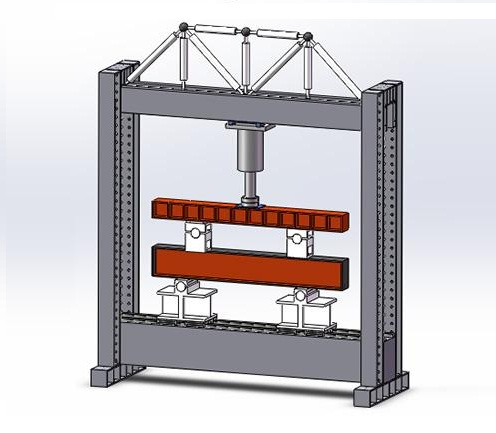

設備主要由加載龍門框架、伺服直線作動器、一套恒壓伺服泵站、全數字單通道伺服控制器及計算機打印機、數采系統、相關試驗軟件、其它必要的附件等組成。
1、300kN構工程梁柱教學試驗系統主要用于力學加載試驗和土木工程相關專業科研試驗，可方便對墻體、混凝土梁，鋼結構桁架等構件進行力學性能試驗，也可進行柱類、梁類、桁架類、框架類、節點類試驗。
2、反力架內部凈高度2.4m，立柱內部凈間距2m；加載橫梁與基座設計承載力大于300kN；橫梁截面高度不小于300mm，均布豎肋；基座頂部預留兩排安裝孔；鋼構表面涂刷防銹漆。
標配短柱承臺2個，承臺高度500mm，承臺下端板預留與基座連接接口
主要技術參數：
1.zui大軸向壓縮力：10000kN。
2.負荷精度 ：優于±1%(1%-100%F.S.)。
3.位移精度 ：優于±1% F.S。
4.位移分辨率:0.001mm。
5.壓縮空間范圍：0-5000mm。
6.立柱凈距：X方向1100mm Y方向680mm。
7.立柱直徑:220mm。
8.橫梁升降方式：電機鏈輪鏈條傳動機構。
9.工作活塞上升速度：0～55mm/min（可調）。
10.主作動器結構形式：單出桿雙作用結構。
11.作動器zui大軸向壓縮力：10000kN。
12.作動器zui大軸向拉伸力：3000kN。
13.主作動器zui大行程：300mm。
14.下壓板小車尺寸：2400 x 1000 x 200mm。
15.下壓板小車移動方式：電機傳動。
16.外形尺寸：7500x2000x1400（高x寬x深）mm。
17.液壓系統流量：20L/min。
18.zui高工作壓力30MPa。
19.控制功能：電液伺服控制，可實現力控和位移控，兩種控制方式之間可平滑切換。
20.輔助試驗裝置: 與下壓板小車配套使用的刀口鉸支座 、柱端鉸支座、梁端鉸支座等。 |
|
