產品詳細介紹派尼珂NK-HD5016DVIQ高清DVI/VGA/HDMI十六畫面分割器
支持隨意組合1080P畫中畫4、5、6、8、9、10、12、16路DVI/VGA信號輸入分割器，具備同時對多個高清信號進行切換、多畫面顯示，輸入源自動識別，畫面場景大小和位置均可任意組合，低功耗，全格式兼容。具有極高的性價比。內置高速數字處理器，圖像清晰實時穩定處理。采用插卡式設計。自由組合輸入路數靈和。最大支持32路高清視頻輸入。
功能概述：
◢支持16路復合視頻、DVI－I（兼容HDMI和VGA）信號輸入；
◢支持1路DVI-I（兼容HDMI和VGA）信號輸出；
◢支持最高1920*1200超高分辨率輸入和輸出，向下兼容各種分辨率；
◢支持單個屏幕同時顯示多個高清數字或模擬信號的畫面；
◢支持開窗、疊加、漫游、畫中畫、畫外畫功能；
尼科高清dvi十六畫面分割器（處理器）是一款高性能的圖像處理器設備，主要功能是將輸入至高清畫面分割器的多路數字或者模擬信號轉換成1路高清的DVI—I信號，使多個模擬或高清數字信號同時顯示在一個顯示單元上，并且實現畫面的切換、開窗、疊加、漫游等功能。支持投影機、液晶顯示器、DLP、等離子、全彩LED、拼接大屏等各種帶高清接口的顯示單元。
應用領域：產品主要應用于視頻會議、交通指揮中心、教學、展覽展示、大型監控中心等需要用高清圖像處理同時監控多個高清信號的工程項目或場所。
高清畫面分割器可以支持定制4至16路CVBS復合視頻和DVI-I信號(兼容HDMI和VGA)輸入，支持1路DVI-I信號輸出。顯示單元可以同時顯示多個高清或模擬信號，高清和模擬信號也可以混合同時顯示。通過控制軟件可以實現對輸入信號的自由切換，對信號進行開窗、疊加、漫游、通過鼠標隨意拉大拉小畫面和隨意拖動改變畫面位置等功能，并且可以通過紅外遙控實現快捷模式的調用。
主要功能特點
1、純硬件構架
采用純硬件構架，無CPU、無內存，開機只需要5S，系統穩定，無死機、系統崩潰的風險；全天候不間斷工作；
2、FPGA圖像處理技術
采用目前功能最為強大的圖像處理芯片F(xiàn)PGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串擾抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。即使輸入信號是效果較差的復合視頻CVBS，也能擁有卓越的圖像輸出效果。
3、高精度的模擬輸入信號采樣
CVBS、VGA等模擬輸入信號采用16位，采樣率達165MHZ/S的ADC進行采樣，不同制式和分辨率的信號能自動識別，自動直流恢復，自動色彩校正，自動幾何校正，使輸入信號改變后輸出信號亮度、對比度和幾何位置保持一致性。
4、數據運算能力強大
數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，完全能滿足單路輸出1920*1080或1920X1200/60HZ（165MHZ）的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。
5、控制功能
使用專用軟件控制電腦通過RS-232串口在可視化的軟件界面進行完全功能控制，實現多畫面同時顯示、信號切換、畫面開窗、疊加、漫游、畫中畫、畫外畫等功能,通過鼠標直接拖動畫面位置和調整畫面大小；通過遙控器對預存的快捷模式進行無線控制調用；控制協議寫入中控，由中控進行集中控制。
6、支持最高1920*1200的多種超高分辨率的輸入輸出
高清畫面分割器支持多路復合視頻CVBS、多路DVI-I信號的輸入。其中復合視頻支持NTSC、PAL、SECAM制自適應處理；高清視頻支持隔行和逐行輸入，分辨率支持480I到1080P；電腦信號分辨率支持640X480到1920X1200。所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的數字DVI信號，最高輸出分辨率支持640X480到1920X1200。
控制方式：面板按鍵、遙控器、軟件、鍵盤、中控等
軟件控制：高清畫面分割器標配可視化的界面綠色控制軟件software.exe，打開即用，不需安裝。通過控制軟件可以完成畫面分割器的全功能控制，如輸入信號的切換、畫面分割窗口的開關、通過鼠標任意改變窗口位置及大小、快捷模式的存儲和調用。
顯示模式：
可設置同時顯示16、12、10、9、6畫面、4畫面、3畫面、2畫面，畫中畫
技術參數：
名稱 規格

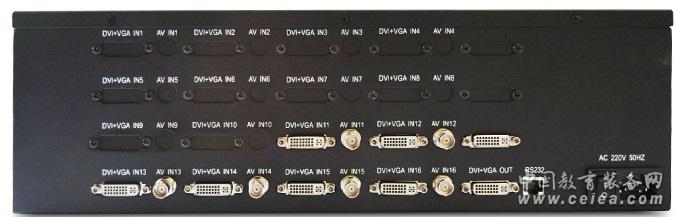

輸入接口 16路BNC、9路DVI(兼容HDMI/VGA信號)
分辨率 支持480I~1080P輸入，DVI信號支持640x480/60HZ 至 1600x1200/60HZ
色彩深度 24bit,1677萬色
縮放和顯示 無限制
圖像控制 移動、變形、亮度、對比度、色溫；
視頻輸入
輸入格式 NTSC、PAL或SECAM
識別方式 自動識別
圖像控制 移動、變形、亮度、對比度、色溫；
輸出
輸出接口 DVI－I連接器 （適合模擬和數字，包括DVI－I至HD15適配器）
輸出格式 模擬和數字信號同時輸出
輸出分辨率 640x480 至 1920x1080
輸出刷新頻率 60Hz
色彩深度 24bit,1677萬色
控制端口 RS232 ，遙控器
控制軟件 專業高清畫面分割器控制軟件
電氣特性 輸入電壓：220V交流
功耗 最大100W
尺寸 420×250×130mm
|
|
