電子產品設計創新實驗平臺
|
 |
產品型號：DSO2000Lab
產品代碼：
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2024-08-27
關 注 度：4961
生產企業：北京君合泰測控技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

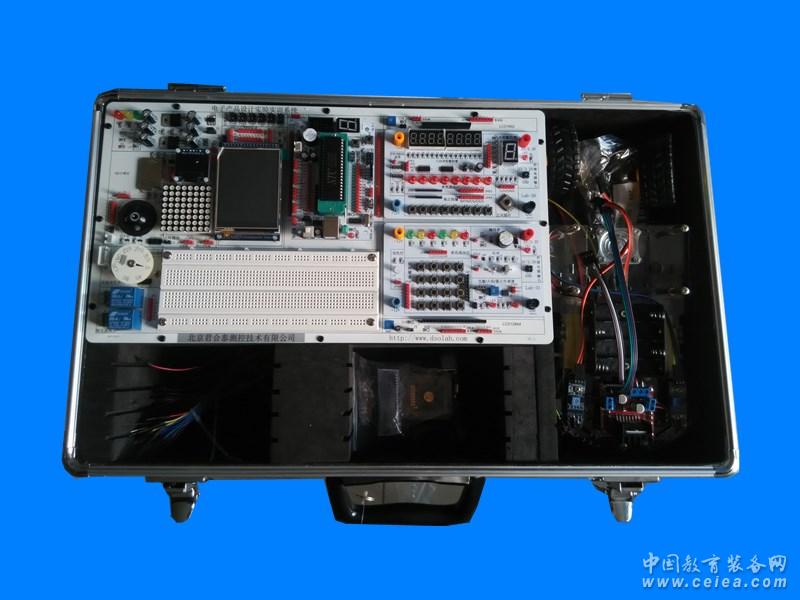

產品詳細介紹電子產品設計創新實驗平臺
一、介紹
1.采用主實驗箱+模塊化的結構，實驗?zāi)K即可插在主實驗箱上，也可單獨進行實驗；
2.實驗?zāi)K提供實驗電路原理圖，所有元器件必須放置在實驗?zāi)K正面以便觀察，實驗?zāi)K必須提供實驗電路測量點的測試鉤；
3.提供教學樣例實驗程序及軟件免費升級服務，并做好相應的培訓工作；
產品須免費保修三年以上，并提供良好的售后服務和技術支持；
4.該平臺可以兼容51/AVR/PIC/MSP430/ARM/STM32等單片機實現各類傳感器和執行機構構建的各種測控系統；
5.各實驗?zāi)K應可以相互結合以便能夠進行多種實驗內容的設計和創新；
并可自行連接各種電路元器件以組成不同的調理和控制電路；
6.實驗?zāi)K全部放置在主實驗箱內的卡槽里；
二、技術參數和要求序號：
2.1通用教學實驗平臺
2.1.1系統提供實驗面包板和±12V和±5V直流電源并有輸出端口用于外接傳感器及調理電路
的供電；
2.1.2提供兼容51/AVR/PIC/MSP430/ARM/STM32等單片機的接口；
2.1.3配套2.8“TFT 帶觸摸真彩屏（320x240分辨率）和0.96" OLED液晶（128x64分辨率）；
2.1.4系統配置51系列核心板模塊；
2.2標準配置實驗單元與模塊
2.2.1 8個單色流水燈；
流水燈、花樣燈以及簡單顯示輸出實驗；
2.2.2 6個彩色流水燈；
彩色流水燈、交通燈等相關實驗；
2.2.3 1個雙色LED燈；
控制顯示紅綠雙色；
2.2..4 8位共陽數碼管模塊；
分別顯示0-9，a b c d e 等字母；
2.2.5 1位共陽數碼管模塊；
數碼管顯示原理；
2.2.6 1個8X8紅綠雙色點陣；
紅綠雙色8x8點陣的控制與級聯；
2.2.7 8個獨立按鍵；
人機接口輸入部分；
2.2.8 4X4矩陣鍵盤
行列掃描、反轉掃描、定時掃描、中斷掃描；
2.2.9五向搖桿按鍵；
上下左右方向控制；
2.2.10兩路溫度傳感器；
2路DS18B20溫度傳感器測量溫度；
2.2.11光敏/火焰/霍爾傳感器；
光敏二極管、光敏電阻、火焰?zhèn)鞲衅骷盎魻杺鞲衅鞯龋?br/>2.2.12電機驅動模塊；
2路4相5線步進電機，控制電定位旋轉、正反轉和綜合控制等。2路直流電機開關控制與調速；
2.2.13 2路繼電器；
可以直接連接220V電器設備；
2.2.14 DS1302時鐘模塊；
帶有CR1220后備電池的時鐘模塊；
2.2.15無源蜂鳴器；
可播放音樂；
2.2.16 SD卡模塊；
控制讀寫SD卡；
2.2.17紅外模塊；
紅外發射與接收及解碼；
2.2.18智能小車；
多種傳感器組合與控制軌跡方式；
3.實驗實訓軟件
3.1原理圖、用戶手冊、芯片Datasheet器件手冊，相關開發環境軟件、下載燒錄軟件、仿真調試軟件以及相關的工具軟件、驅動程序；
3.2同時配備相關配套的例程源碼，包括測試程序、基礎實驗程序、綜合提高程序；
3.3配備上位機軟件及相應配套的下位機軟件； |
|
