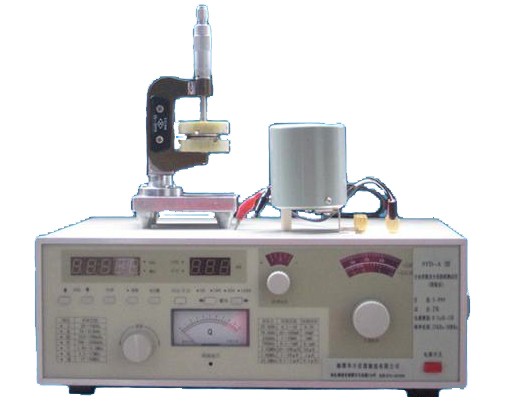

絕緣材料介質損耗 /介電常數測試儀
|
 |
產品型號： HJC絕緣材料介質損耗 /介電常數測試儀
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2019-01-30
關 注 度：4497
生產企業：吉林省華博科技工業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹為提高材料的性能提供依據；儀器的 基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算 機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q 值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原 Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的 Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。滿足標準：GBT 1409-2006 測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法
儀器的技術指標
1．Q值測量
a．Q值測量范圍：2～1023。
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。
c．標稱誤差
項 目 GDAT-A
頻 率 范 圍 20kHz～10MHz；
固 有 誤 差 ≤5％±滿度值的2％；
工 作 誤 差 ≤7％±滿度值的2％；
頻 率 范 圍 10MHz～60MHz；
固 有 誤 差 ≤6％±滿度值的2％
工 作 誤差 ≤8％±滿度值的2％。
2．電感測量范圍：14.5nH~8.14H
3．電容測量：1~ 460
項 目 GDAT-A
直接測量范圍 1～460pF
主電容調節范圍：30～500pF
準確度 150pF以下±1.5pF；
150pF以上±1％
注：大于直接測量范圍的電容測量見使用規則
4．信號源頻率覆蓋范圍
項 目 GDAT-A
頻率范圍 10kHz～50MHz
頻率分段（虛擬） 10～99.9999kHz 100～999.999kHz
1～9.99999MHz 10～60MHz
頻率指示誤差 3×10-5±1個字
5．Q合格指示預置功能 預置范圍： 5～1000。
6．Q表正常工作條件 a. 環境溫度： 0℃～+40℃ b．相對濕度：<80％；
c．電源： 220V±22V，50Hz±2.5Hz。
7．其他 a．消耗功率：約25W； b．凈重：約7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
8．產品配置： a. 測試主機一臺； b .電感9 只；
C. 夾具一 套
附表 電感組典型測試數據
線圈號 測試頻率 Q 值 分布電容 p 電感值
9 100KHz 98 9.4 25mH
8 400KHz 138 11.4 4.87mH
7 400KHz 202 16 0.99mH
6 1MHz 196 13 252μH
5 52MHz 198 8.7 49.8μH
4 4.5MHz 231 7 10μH
3 12MHz 193 6.9 2.49μH
2 12MHz 229 6.4 0.508μH
1 25MHz 233 0.9 0.125μ
50MHz 211
|
|
