產品詳細介紹
1、產品概述

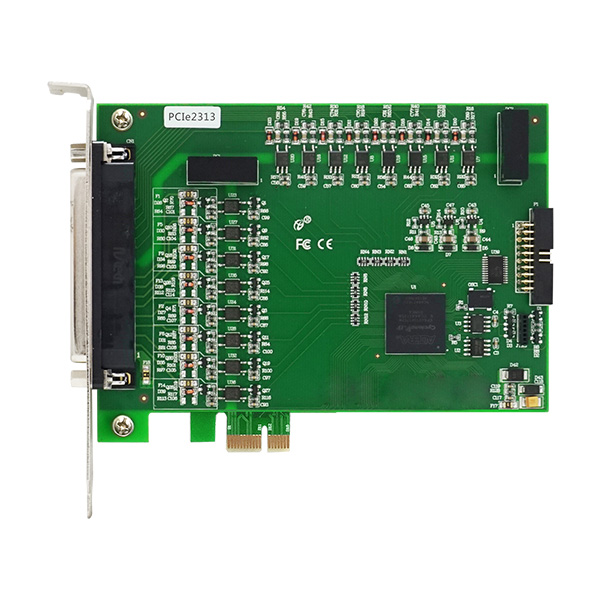

產品型號 PCIe 2313
產品系列 光電隔離I/O卡
總線類型 PCI總線
操作系統 XP、Win7
板卡尺寸 129mm X 96.33mm
2 、DI數字量輸入功能
通道數 16路
隔離電壓 2500 Vrms
光耦響應時間 120 ns
輸入方式 Sink方式
輸入電壓 干接點 或 0 ~ 60V
低電平電壓
0 ~ 5V
高電平電壓 5 ~ 60V
中斷輸入 DI0 ~ DI15
中斷方式 通過軟件設置上升沿或下降沿中斷
3、DO數字量輸出功能
通道數 16路
隔離電壓 2500 Vrms
光耦響應時間 20 us
輸出方式* 達林頓輸出（默認）或集電極開路輸出
達林頓輸出電壓 5 ~ 60V
達林頓輸入電流 150mA
保護電流 220mA
集電極開路輸出驅動電壓 DOVCC
其他功能 上電狀態可配置
注：* 輸出方式用戶可選，發貨時默認為達林頓輸出，需要集電極開路方式請聯系銷售。
上表列出了板卡達林頓輸出的的降額電流值， 在較高電流值下工作可能會損壞設備。
4、板卡功耗
供電電壓 典型值（mA) 最大值（mA)
5V 140 200
5、其他參數
板載時鐘振蕩器：40MHz
|
|
