產品型號：QJ19
產品代碼：
產品價格：1790
計量單位：臺
折 扣 率： 0
最后更新：2019-03-08
關 注 度：3301
生產企業：富陽精密儀器廠
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹二，面板上沒有配備本機檢流計；其三，作為雙橋使用時，需要在機外搭建一條大電流電路（體外循環），因而購置不方便，使用不利索。

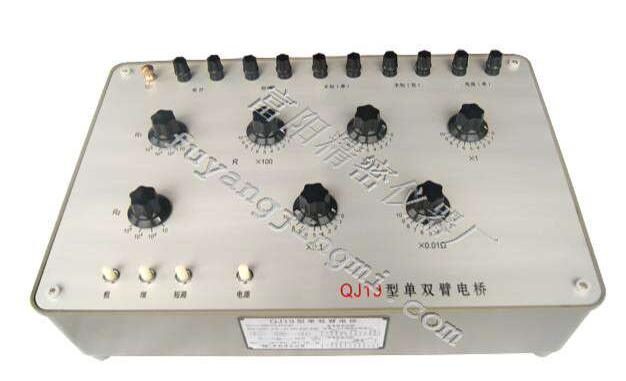

本廠出品的本市電式單雙臂兩用直流電橋，面板采用13端鈕的創新布局，直插式電，無“體外循環”,用戶可選用本機檢流計或外接檢流計，妥善解決了上述歷史遺留問題，極大的方便了使用者，充分發揮并進一步提升了原單雙臂兩用直流電橋的技術特色。
1.本儀器準確度等級為0.05級。
2.本儀器測量范圍如下：單橋：102～106Ω 雙橋10-5～102Ω
本儀器各橋臂電阻值的冷態校驗段子如下：
R1：PN1～RX單(右); R2：PN2～外接檢流計(右);
RM：PX1～外接檢流計(右); R′M：PX2～RX單(右);
3.根據上述第3款內容,本儀器也能作為精密級可變電阻箱使用。
二、技術數據
1.本電橋可使用在周圍空氣溫度20±15℃,相對濕度≤80%和不含有害雜質氣體的環境中工作。
2.當溫度20±5℃,相對濕度≤80%，并按使用規則選用電壓及各橋臂阻值，其各量程溫誤差，應符合如下要求：
表1 單橋電
程 量 電 源
電 壓
（V） 誤差
（%）
被測電阻（Ω） 比例臂電阻（Ω）
RX R1 R2
102～103 100
1000 0~5 ±0.05
(基本)
1000
103～104 10000 ±0.1
104～105
在滿足測量靈敏度時,電源電壓就低不就高。
被測電阻RX之接線電阻值應≤0.001Ω,如在測量中達不到這一要求時,可在測量中減去接線電阻值。
表2 雙橋電路
被測電阻(Ω) 標準電阻(Ω) 比例臂電阻(Ω) 電 源
電 壓
(V) 誤差
(%)
RX RN R1~R2
10～102 10
102
0～1.5
±0.05 (基本)
1～10 1
10-1～1 10-1
10-2～10-1 10-2
10-3～10-2 10-3
調換RX和RN位置時, 計算式中——調換為——
10-4～10-3
10-3 102
0～1.5 ±0.5
10-5～10-4 10 ±5
標準電阻RN和被測電阻RX的電位端接線電阻值應小于0.002Ω,跨接電阻r應小于0.01Ω。
（1）零位電阻值≤0.02Ω。
（2）電橋示值的允許變差如下:
①測量臂電阻示值變差≤0.02Ω
②比例臂電阻示值:>10Ω時,變差≤0.004Ω
≤10Ω時變差≤0.02Ω
（5）電橋電路與外殼之間的絕緣電阻≥1000MΩ。
（6）電橋電路與外殼之間應耐受頻率為50HZ的正弦波
交流電壓500V,歷時1分鐘而不擊穿。
三、原理
本電橋簡化原理線路如圖1所示：
圖中：
S1及S2——比例臂選擇開關。
R1及R2——比例臂電阻。
I……Ｖ——RM及R′M電阻箱式測量臂的讀數盤。
K1及K2——檢流計通斷按鈕。
K3————檢流計短路按鈕。
K4———電源通斷按鈕。
1及2——檢流計（Ｇ）的端鈕。
3及4——雙電橋時接標準電阻（RN）的端鈕。
5及6——單電橋時接未知電阻（RX）的端鈕。
7及8——雙電橋時接未知電阻（RX）的端鈕。
9及10——單電橋時接電源（E）的端鈕。
11————靜電屏蔽端鈕。
按照測量需要和使用規則，分別可以組成單電橋和雙電橋的測量線路
1、單電橋測量線路原理圖如圖2所示
測量時利用測量臂RM的調節，使檢流計指零，得單電橋測量被測電阻RX的計算式：
（Ω）
RX=（R1／R2）* RM
2、雙電橋測量線路原理圖如圖3所示
圖中：r1～r4——外接連線電阻
r0————外接跨線電阻
S——外接電流轉向開關。
RP——外接可變電阻器（箱）
A——直流安培表（根據電路中所需電流而定）。
測量時，利用測量臂RM和R′M 的聯動調節，使檢流計指零，得雙電橋測量被測電阻RX計算式：（跨線電阻r≤0.001Ω時）
RX = ——·RN （Ω）
當調換RX和RN的位置時:
RX = ——·RN （Ω）
式中: RM=R′M |
|
