產品型號：JK-221DF
產品代碼：10011
產品價格：600
產品編碼：11
計量單位：臺
折 扣 率： 0
最后更新：2019-04-19
關 注 度：4626
生產企業：北京傳感天空科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、產品概述
在工業過程中對濕度的控制越來越嚴格，而本公司的電阻式濕度傳感器憑借其卓越的耐溫性、耐濕性，可以在-40—200℃較寬的溫度范圍內保證高精度，高穩定性、優越的可重復性，以進行溫濕度測量工藝環境的溫濕度，成為該領域最具性價比的產品。工業過程中，溫濕度測量的重要性，突出體現在烘干和冷凍領域。廣泛應用于化工、鋼鐵、有色金屬冶煉、食品、蓄電池、氣調庫、冷庫存貯等工業的過程測量與控制。可以做成分體式
二、技術參數
供 電：DC24V
量 程：濕度：0-100%RH
溫度：0-300℃
工作溫度：-10-50℃（變送器）
溫度精度：±0.5℃（0-50℃）
濕度精度：±3%（20%-95%RH,25℃）
響應時間： ≤2s
輸出信號；電流型：4-20mA（兩線制）
4-20mA（三線制）
負載能力：電流型≤600Ω
電壓型≥10KΩ
外 殼：ABS白色100mm×68mm×50mm
三、外觀，接線

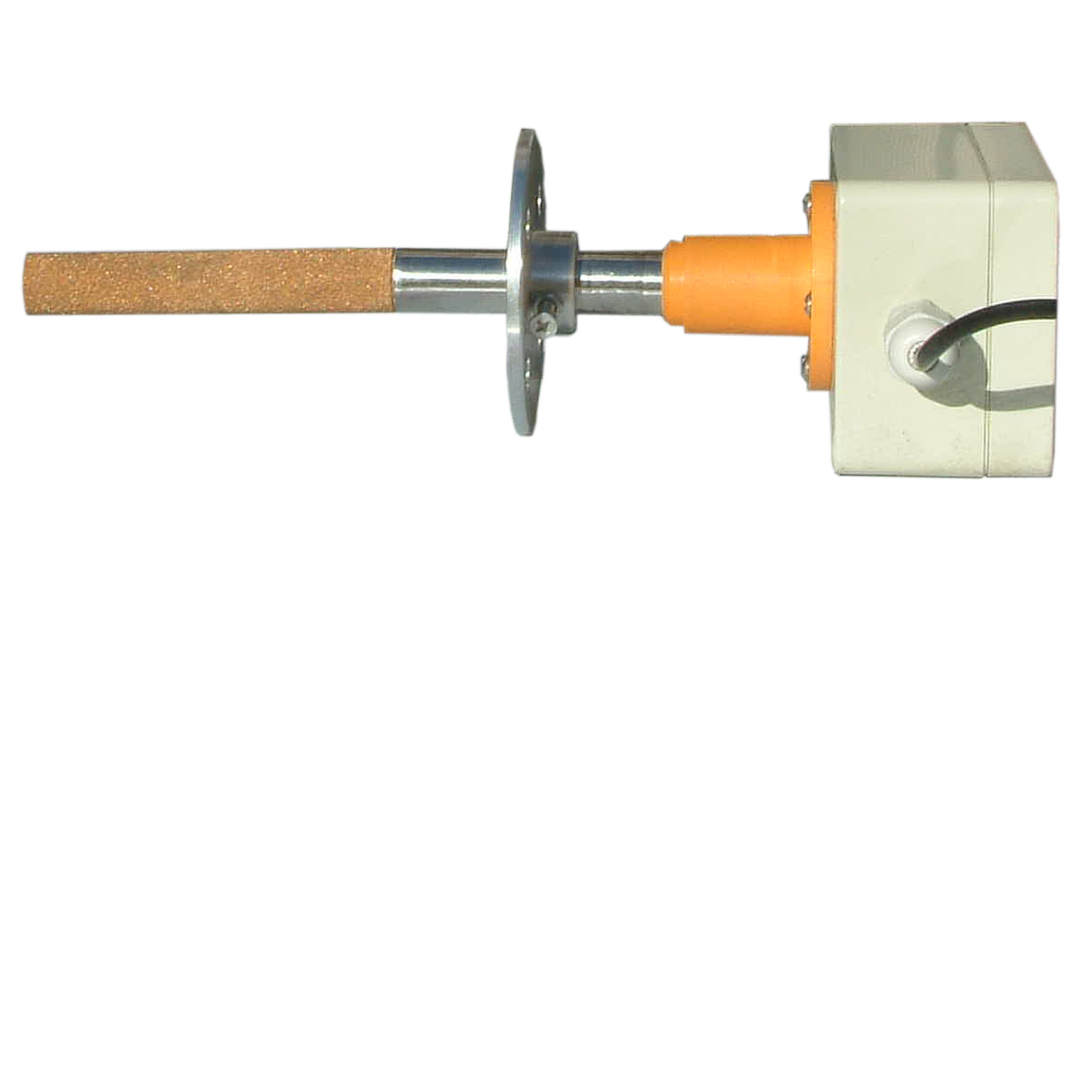

管道式溫濕度變送器外形圖
備注：該尺寸圖中螺紋下長度不小于100mm。
接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
紅線：電源+
黑線；電源-
黃線：溫度
綠線；濕度
圖例中A、B為顯示儀表、執行器或采集卡，A路對應溫度輸出，B路對應濕度輸出。
● 兩線制電流輸出：
● 三線制電流輸出：
● 電壓輸出：
四、安裝
安裝步驟：
1、變送器部分：變送器兩側亦兩個￠6胡安裝孔，用標配的膨脹螺釘和螺釘將其固定在墻面上。
2、探頭用M27*2的安裝螺紋或外徑為68mm的塑料或鑄鋁活動法蘭固定在墻面或管道上（選配螺紋或法蘭）
3、用變送器電纜線連接到采集設備
安裝位置：
1、變送器應盡量垂直放置，安裝時，保證傳感器上
的字體為正方向，保證傳感器在變送器的下方；
2、安裝高度為人體坐高或主要要求測量的環境區域
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫
差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域。避免直接光照，遠離窗 口及空調、暖氣等設備，避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準 確，如變頻器、電機等。
五、使用
1、仔細檢查，確保接線正確后，接通DC24V電源， 用萬用表測量時就會測量出對應的電流或電壓 值。
2、如想拆卸變送器，必須先斷開電源，然后進行拆 卸。
3、此變送器為室內型，變送器內部避免有水進入， 以免造成損壞。
六、注意事項
1、使用前請認真閱讀本說明書，確保接線正確。任 何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫
差的地帶安裝，否則會造成溫濕度測量不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿 在結露、極限溫度環境下長期使用。請勿進行冷、 熱沖擊。
七、保養
變送器長時間使用會產生漂移，為保證測量準確度， 最好每年校準一次。
八、運輸、存儲
1、變送器盡量避免震動，輕拿輕放。
2、長時間存儲條件：10℃～40℃；20%RH～80%RH.
九、開箱檢查
1、打開包裝后，檢查變送器是否完好。
2、變送器一臺，說明書一份，合格證一份。
十、故障分析與排除
1、模擬輸出時，如變送器輸出為0，或輸出值不在 量程范圍之內，請檢查接線是否正確，或是否牢 固。
2、如不是上述原因，請與廠家聯系。
