0-10V轉0-20ma、5A隔離器、螺絲固定安裝
|
 |
產品型號：DIN11 IRT V2-P2-V2
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-05-10
關 注 度：3869
生產企業：譽誠（深圳）實業科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

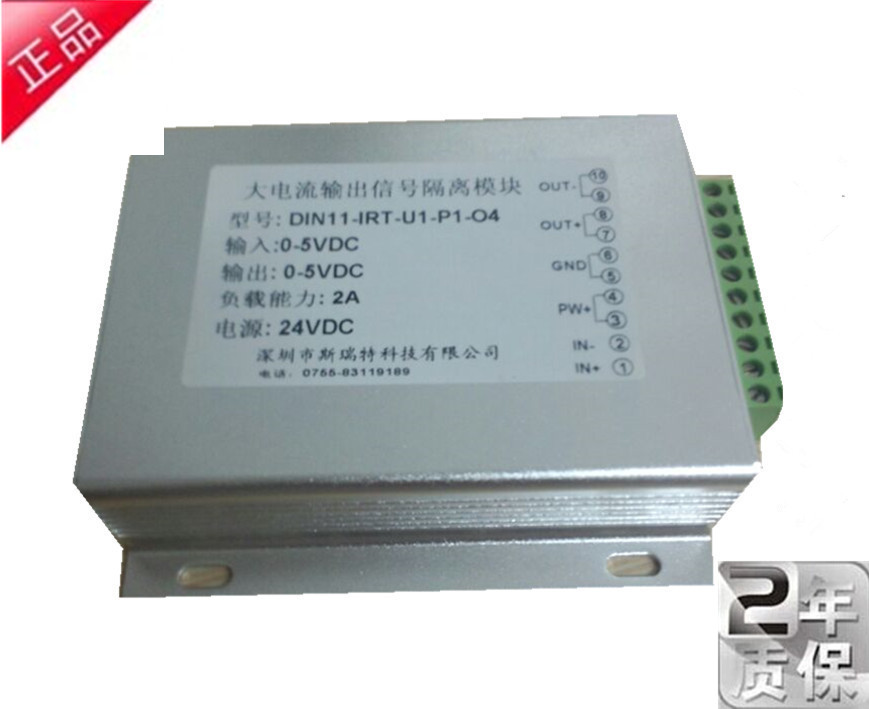

產品詳細介紹 DIN11系列超大電流信號隔離變送器（鋁合金外殼）
主要特性:
>> 精度、線性度誤差等級： 0.1、0.2、0.5級
>> 4-20mA/0-5V/0-10V等標準信號輸入
>> 0~100mA/0~500mA/0~1A/0-2A等電流信號輸出
>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等電壓信號輸出
>> 信號輸入/信號輸出 3000VDC隔離
>> 輔助電源：12V、15V或24V直流單電源供電
>> 輔助電源與輸出信號不隔離
>> 螺絲固定安裝，插拔式接線端子
>> 尺寸：120 x 105 x 29mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 工業現場信號隔離與放大
>> 電流信號放大或電壓信號驅動能力加強
>> 電磁閥、比例閥門線性驅動器
>> 電磁開關線性控制器
>> 電磁驅動線圈或大功率負載
>> 地線干擾抑制
產品選型表：
DIN11D IRT - V(A)□ - P□ – V(A)□
輸入信號 供電電源 輸出信號
電壓 代碼 電流 代碼 Power 代碼 電流 代碼 電壓 代碼
0-5V V1 0-1mA A1 24VDC P1 0-20ma A3 0~5V V1
0-10V V2 0-10mA A2 12VDC P2 4-20ma A4 0-10V V2
0-75mV V3 0-20ma A3 5VDC P3 用戶自定義 Az 1-5V V6
0-2.5 V4 4-20mA A4 15VDC P4 用戶自定義 Vz
用戶自定義 Vz 用戶自定義 Az
注：定貨時請告知輸出負載電阻的大小。
選型舉例：
例1：輸入信號:0-10V 供電電源:24V 輸出信號:0-1A 負載電阻: 10歐姆 型號:DIN11 IRT V2-P1-Az
例2：輸入信號:0-10V 供電電源:12V 輸出信號:0-10V負載電阻: 50歐姆 型號:DIN11 IRT V2-P2-V2
例3：輸入信號:0-3V 供電電源:24V 輸出信號:0-24V 負載電阻: 12歐姆 型號:DIN11 IRT Vz-P1-Vz
通用參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離 信號輸入與信號輸出之間隔離，輔助電源與輸出信號不隔離
隔離耐壓 50Hz，1分鐘,漏電流1mA 3000 VDC
耐沖擊電壓 3.5KV， 1.2/50us(峰值)
工作溫度 -45 +85 ℃
工作濕度 無凝露 10 90 %
存儲溫度 -45 +85 ℃
存儲濕度 10 95 ℃
引腳 名 稱 描 述 引腳 名 稱 描 述
1 IN+ 模擬信號輸入正端 7 OUT+ 模擬信號輸出正端
2 IN- 模擬信號輸入負端 8
3 PW+ 電源正端 9 OUT- 模擬信號輸出負端
4 10
5 GND 電源負端
6
|
|
