產品型號：DIN44-IRT-V2-P1-A4
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-05-10
關 注 度：3907
生產企業：譽誠（深圳）實業科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

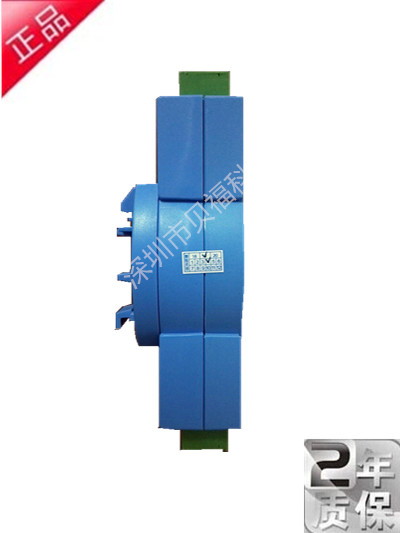

產品詳細介紹四路輸入四路輸出模擬信號隔離器
（DIN44 IRT系列采用光耦隔離技術）
主要特性:
>>精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用
>>所有輸入、輸出及供電電源之間全部互相隔離。
>>輔助電源：5V/12V/15V/24VDC（范圍±10%）
>>四路國際標準信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>四路輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝（尺寸：120 x 70 x 43mm）
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>模擬信號數據隔離、采集和變換，信號隔離器
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真?zhèn)鬏?br/>>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
產品選型表：
DIN44 IRT – U(A)□ - P□ –O□
輸入信號 供電電源 輸出信號
電壓 代碼 電流 代碼 Power 代碼 電流 代碼 電壓 代碼
0-5V U1 0-1mA A1 24VDC P1 0-20ma O2 0~5V O4
0-10V U2 0-10mA A2 12VDC P2 4-20ma O1 0-10V O5
0-75mV U3 0-20ma A3 5VDC P3 用戶自定義 Oz 1-5V O6
0-2.5 U4 4-20mA A4 15VDC P4 用戶自定義 Oz
用戶自定義 Uz 用戶自定義 Az
選型舉例：
例1：輸入四路信號:0-10V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN44-IRT-V2-P1-A4
例2：輸入四路信號:0-10V 供電電源:12V 輸出四路信號:0-10V 型號:DIN44-IRT-V2-P2-V2
例3：輸入四路信號:0-3V 供電電源:24V 輸出四路信號:4-20ma 型號:DIN44-IRT-Vz-P1-A4（Vz:0-3V）
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離耐壓 50Hz，1分鐘,漏電流1mA 2500 VDC
耐沖擊電壓 3KV， 1.2/50us(峰值)
工作溫度 -25 +70 ℃
工作濕度 無凝露 10 90 %
存儲溫度 -45 +80 ℃
存儲濕度 10 95 ℃
輸入?yún)?shù) 輸出參數
輸入項目 輸入阻抗 電源損耗 輸入過載能力 輸出項目 輸出過載能力 響應時間
0-5V ≥300KΩ 電壓輸出
< 0.6W
電流輸出
<1.5W 2.0倍額定：連續 4-20mA 負載電阻
不超過350Ω ≤1mS
0-10V 0-20mA
0-1mA 1KΩ 1.5倍額定：連續
3.0倍額定：1S
0-10mA TYP：250Ω
可自設定 0-5V ≥2KΩ
0-20mA 0-10V
4-20mA 1-5V
注: 電流輸出型如果要求負載電阻500Ω,請另做注明
引腳定義：
引腳 名 稱 描 述 引腳 名 稱 描 述
1 OUT1+ 模擬信號1輸出正端 11 NC 空腳
2 OUT1- 模擬信號1輸出負端 12 NC 空腳
3 OUT2+ 模擬信號2輸出正端 13 IN4+ 模擬信號4輸入正端
4 OUT2- 模擬信號2輸出負端 14 IN4- 模擬信號4輸入負端
5 OUT3+ 模擬信號3輸出正端 15 IN3+ 模擬信號3輸入正端
6 OUT3- 模擬信號3輸出負端 16 IN3- 模擬信號3輸入負端
7 OUT4+ 模擬信號4輸出正端 17 IN2+ 模擬信號2輸入正端
8 OUT4- 模擬信號4輸出負端 18 IN2- 模擬信號2輸入負端
9 PW+ 電源正端 19 IN1+ 模擬信號1輸入正端
10 GND 電源負端 20 IN1- 模擬信號1輸入負端
注意事項:
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
9、產品規格更新時恕不另行通知。
保修：
本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。
