VFD-6003XBM 便攜型廣電直播視頻圖傳設備
|
 |
產品型號：VFD-6003XBM
產品代碼：003
產品價格：1
計量單位：套
折 扣 率： 1
最后更新：2019-07-17
關 注 度：4670
生產企業： 深圳市偉福特科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹2.1、功能介紹

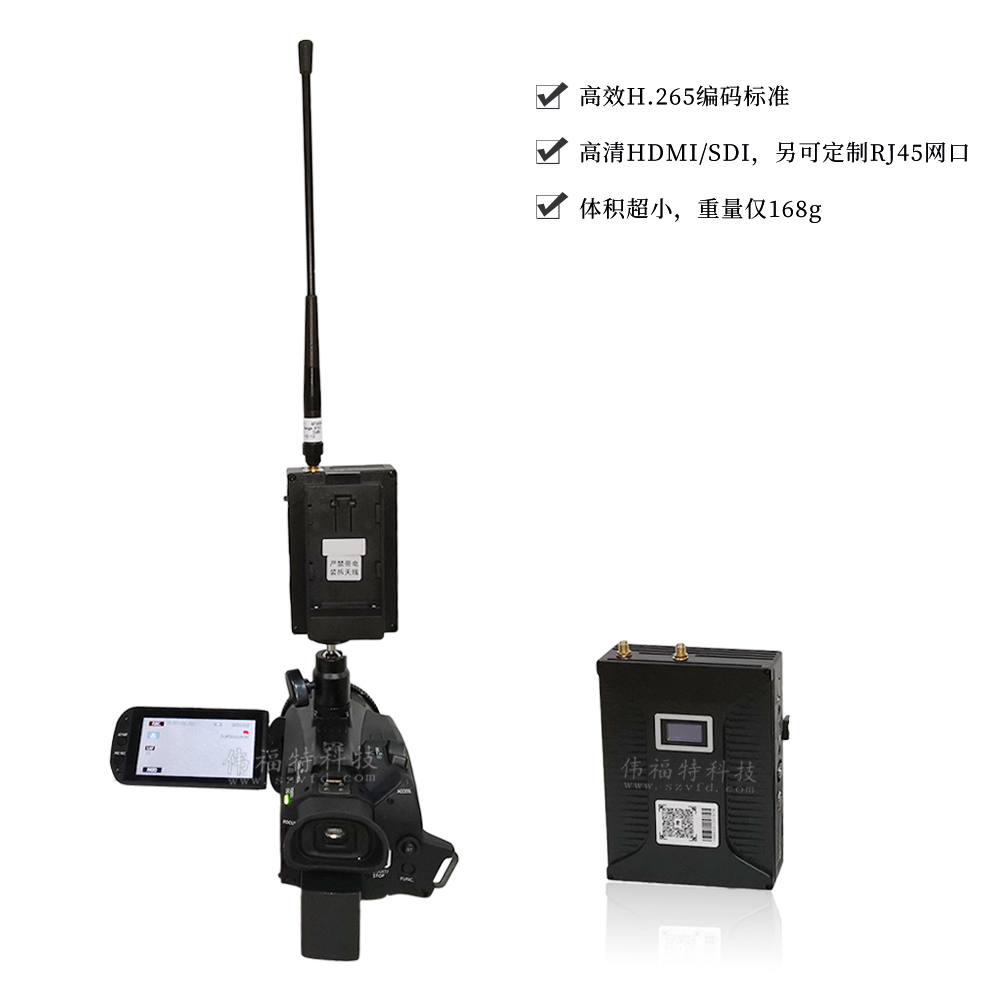

VFDH265-W微型高清無線圖像實時傳輸系統是公司生產的新一代廣電標準高清晰度傳輸系統。采用當前領先的COFDM調制技術，相對窄帶的空中頻率占用（6/8MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在非視距（非通視）的情況下，高速運動拍攝并實時傳輸高質量圖像。特別適合于復雜環境下使用；廣電行業角度設計，體積小，重量僅有168g，可用于媒體公司近距離有遮擋物非視距直播工作或空曠可視直播工作。運用高效壓縮H.265新數字編碼標準，清晰度達到全高清HD1080P畫質，分辨率達到（1920*1080）；優化編碼算法使其系統延時達到250ms；支持數字接口HDMI輸入，具有畫質細膩、成色優秀、豐富的顏色調控能力等高清畫質特點。
2.1.1、應用范圍
主應用于廣電轉播、廣電直播：廣播領域、體育轉播、社會新聞、空中實況、演播室、登山探險等方面。可應用于公安、消防、交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等；適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。
2.1.2、產品特性
廣電行業角度設計，微型體積超小，延時小，易于攜帶；操作簡單，節省時間；輕松實現近距離非視距的無線圖像傳輸；此款產品應用領域較廣；適合對重量有嚴格要求的部門機構，僅有168g；是高清代替標清的里程碑產品。采用高效壓縮H.265新數字視頻編碼標準，清晰度達到高清HD1080P畫質，分辨率達到（1920*1080）。
2.1.3、COFDM抗電磁干擾性能
對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠導致整個通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸的低誤碼率。
2.1.4、COFDM抗多徑衰落性能
可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因為多徑傳輸而出現頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統總的誤碼率性能要好得多。
2.1.5、微型設備應用形式
適用于現場～轉播室、現場～車、現場～房間。
2.1.6、產品優勢
高效壓縮H.265數字視頻編碼標準
極短的編碼延時，系統延時250毫秒
針對廣電行業應用設計
發射機重量僅有168g
發射機體積超小：100*65*23mm
設備自帶3頻段信道按鍵切換
USB錄像功能
以太網輸出可網絡推流
多種標準輸出分辨率可調
發射與接收自帶熱靴、三角架固定孔位
發射機BP電池設計
接收機V型電池設計
接收機LED液晶參數顯示
接收機百分比信號指示
數字SDI高清輸出接口
高清HD1080P畫質（1920*1080）
加強散熱功能、降低整機功耗
強大的NLOS非視距傳輸能力
發射功率：800mW
2.2、技術指標
2.2.1、發射機
射頻調制部分
工作頻段： 300～800MHz 頻率可訂制
輸出功率： 800mW
調制方式： COFDM
信道帶寬： 6/8MHz
信道數量： 3信道
糾錯方式： 1/2，2/3，3/4，5/6，7/8
保護間隔： 1/32，1/16，1/8，1/4
系統部分
碼流： 5Mbps～10Mbps
系統延時： 250ms
傳輸距離： 地面視距：1～2公里；非視距：200～800米
使用方式： 便攜、索尼松下一體機熱靴固定、短距離非視距圖傳
音視頻部分
壓縮格式： H.265
音視頻輸入： 標準HDMI高清接口
圖像清晰度： HD1080P（1920*1080）
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
以太網輸入： 可接以太網終端，未開啟，需訂制
其它部分
外接供電： B型口 DC 9～16V
電池供電： BP扣扳，廣電BP電池
指示燈： 視頻源顯示、頻段信道顯示
固定： 底部設有4個熱靴、三角架固定孔位
外形尺寸：100*65*23mm(L×W×H)
重量： 168g
2.2.2、接收機
射頻解調部分
接收頻率： 300～800MHz 頻率可訂制
解調技術： COFDM
信道帶寬： 6/8MHz
信道數量： 3信道
接收靈敏度： ≤-96dBm @ 8MHz
信號指示： 接收信號百分比顯示
系統部分
接收極化： 垂直極化
接收天線： 雙天線接收
音視頻部分
解壓格式： H.265
音視頻輸出： 數字SDI
輸出清晰度： HD1080P 50/60Hz
HD1080I 50/60Hz
HD720P 50/60Hz 手動可調
圖像幀率: 標準24、50、60幀/秒, 兼容其他幀率
以太網輸出： 可接入網絡推流
音、視頻輸出物理接口： SDI標準接口、RJ45接口
其它部分
USB錄像功能
自帶LED液晶參數顯示屏
固定：底部設有5個熱靴、三角架固定孔位
外接供電： 廣電B型口 DC 9-16V
電池供電： V型扣扳，廣電V型電池
外形尺寸： 152*110*37mm
重量：520g |
|
