產品詳細介紹用途：TRU樹木雷達檢測系統是為檢測樹干內部腐朽和地下根系分布而設計的。它利用探地雷達技術對樹木進行無損掃描，可生成高分辨率圖像。系統有兩種獨立的檢測方法，分別用于檢測樹干的內部狀況及根系的實際分布。

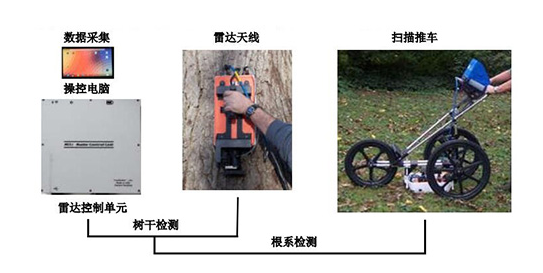

TRU樹木雷達檢測系統
整個檢測工作包括兩步：
一是野外實地數據的采集，快速無損；
二是利用軟件對數據進行分析處理，生成內部狀態圖。樹干分析可以繪制樹干內部空洞、腐爛以及實材厚度圖；根系分析可以生成2D根系分布平面圖、根系密度圖和3D根系形態圖。
特點：
無損檢測，對檢測對象無傷害，對環境無任何不利影響；
檢測快速，只需數分鐘即可完成樹干不同高度掃描，根系掃描只需數十分鐘；
無線通訊，測量更加方便快捷；
掃描前無需對檢測對象做任何處理；
數據采集器和檢測天線有便攜箱存放，攜帶方便；
軟件分析準確方便，生成專業的分析報告，結果可靠、直觀、多樣。
技術規格：
操控電腦
硬件配置
10.5英寸顯示屏，HD 2560×1600，電池可使用5-7小時，非鍵入觸摸顯示屏；
軟件系統
安卓；
探測特點
實時顯示采集數據的波形；根據探測深度自動選擇增益；
采集頻率
約為雷達天線頻率的20倍：400-9GHz，900-18GHz，1600-36GHz；
通訊方式
wifi、USB或藍牙通訊
其它
數據通過復制/粘貼轉移到計算機中；可以分別用于樹干和根系掃描；
雷達控制單元
觸發方式
軟件觸發、編碼測距器運動觸發、marker輸入觸發、自由運行或組合觸發；
功率
6.125W；
電源
電池供電，可連續運行17h；
尺寸
247mm×247mm×57mm；
重量
2.3kg；
通訊方式
wifi、USB或藍牙通訊
認證標準
滿足FCC，CE，加拿大ICES-003；
測量系統
樹干檢測直徑
最大可達4.2 m；
樹干掃描方式
多層次360度掃描或者扇形掃描；
樹干分析結果
距離—木質和角度—木質；
樹干分析結果圖
厚度圖和極坐標圖；
根系探測器深度
900MHz:1m；400MHz:4m
探測器根系分辨率
標準900MHz探測器1 cm；400MHz探測器2.5 cm；
探測器深度分辨率
標準900MHz為1.9 mm；
根系檢測掃描方式
圓周掃描、圓弧掃描和平行直線掃描；
根密度分層
根據深度分3層顯示，自定義修改每層深度；
顯示特點
2D根系自動檢測，顯示深度-距離-根密度圖；
3D根系形態分布圖，720度旋轉查看根系，差異化顯示；
編碼測距器
垂直或平行運行，距離控制波形記錄，編碼測距器每移動5 mm一個記錄指令；
控制線纜
5m
內存卡容量
1G，可存儲約400條測量數據；
通訊傳輸
高速USB接口數據傳輸
其它
準確分辨每條掃描線指定深度處的根密度（roots/m）和總根密度（roots/m）；
準確分辨每條掃描線指定深度處的根數量和總根數量；
可以得到每個圓周檢測出的根坐標 (x, y)和每棵樹的所有檢測出的根坐標(x, y);
準確掌握樹木健康狀況，及危險情況報告；
樹干檢測：
快速，無損傷；
多層高度掃描只需數分鐘；
圖片直觀顯示每個高度層內部情況；
分辨出空洞和腐朽部分；
可以扇形掃描，滿足用戶不同需求；
分辨率高，掃描間隔5mm；
生成專業分析報告。
TRU樹木雷達檢測系統
TRU樹木雷達檢測系統
樹干實際情況與分析結果
TRU樹木雷達檢測系統
專業的分析報告
根系檢測：
快速、無損傷進行地下根系檢測；
400MHz專用天線可以穿透地基、公路等堅硬表面；
可平行直線掃描，圓周同心掃描，圓弧掃描；
可以分辨出地下電纜、輸送管道等；
快速啟動，數十分鐘可完成多圈掃描；
生成專業分析報告，準確繪制根密度、位置和深度分布圖。
TRU樹木雷達檢測系統
TRU樹木雷達檢測系統
根系深度-密度分布圖
TRU樹木雷達檢測系統
TRU樹木雷達檢測系統
2D根系位置及密度圖
TRU樹木雷達檢測系統 TRU樹木雷達檢測系統 TRU樹木雷達檢測系統
根系分布密度圖 3D根系密度圖 3D根系形態圖
