產品型號：SuperViewW1
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2025-03-12
關 注 度：3115
生產企業：深圳市中圖儀器股份有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

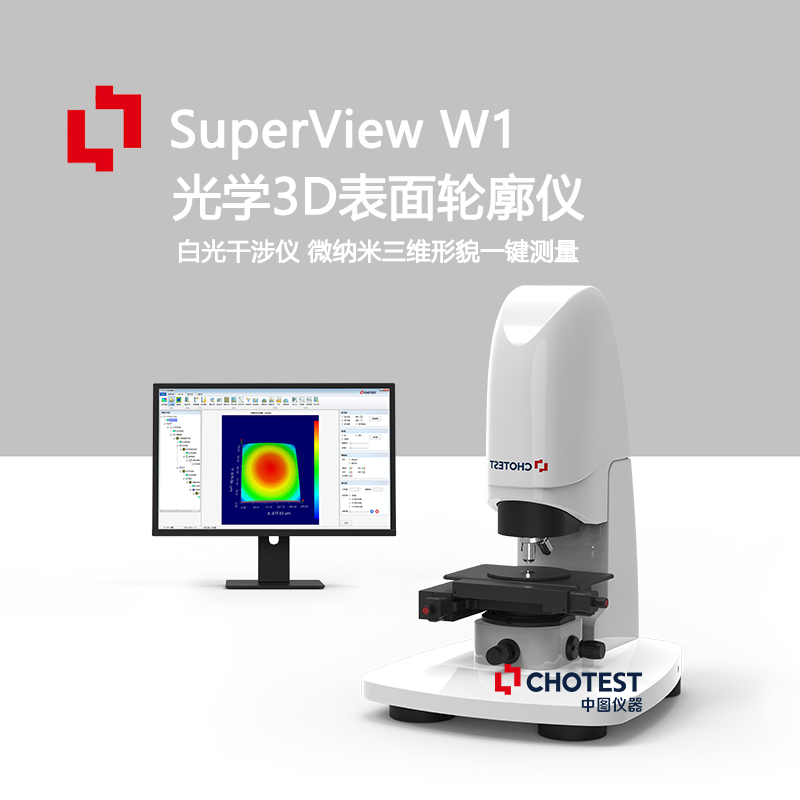

產品詳細介紹中圖儀器SuperViewW白光干涉光學3D輪廓儀以白光干涉技術為原理、結合精密Z向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描并建立表面3D圖像。它具有測量精度高、操作便捷、功能齊全、測量參數涵蓋面廣的優點，測量單個精細器件的過程用時短，確保了高款率檢測。
白光干涉儀的特殊光源模式，可以廣泛適用于從光滑到粗糙等各種精細器件表面的測量。
產品特點
1、干涉物鏡
不通倍率的鏡頭，適應于從超光滑到粗糙度各種表面類型的樣品。
2、雙通道氣浮隔振系統
外接氣源和加壓裝置直接充氣的雙通道氣浮隔振系統，可有效隔離地面?zhèn)鲗?dǎo)的振動噪聲。
3、聲波隔振防護
儀器外殼與內部運動機構采用了分離式設計，有效隔離了聲波振動的傳導。
4、水平調整裝置
傾斜調整旋鈕，調整條紋寬度，提高3D圖像的重建精度。
5、便攜式操縱桿
采用人體工程學設計，集成了XYZ三軸位移和速度、光源亮度的自動控制，并配有緊急停止按鈕。
6、真空吸附臺
專為半導體晶圓片定制的真空吸附臺，確保樣品在測量過程中不受空氣中微弱氣流擾動的影像。
7、3D重建算法
自動濾除樣品表面噪點，在硬件系統的配合下，測量精度可達亞納米級別。
自研3D顯微測量軟件平臺Xtremevision Pro
Xtremevision Pro
全自主開發的第二代顯微3D測量軟件平臺，集成了圖像掃描、3D分析、影像測量、自動化測量等四個大的功能模塊，能夠適配中圖W系列、VT系列、WT系列所有3D儀器機型，可自主識別機型種類，二合一機型可在白光干涉和共聚焦顯微鏡中做到自動切換掃描模式。
Xtremevision Pro 移植了中圖在影像閃測領域的成功經驗，重構了顯微影像測量功能，可針對微觀平面輪廓尺寸的點、線間的距離、角度、半徑等參數進行直接測量和自動匹配測量。
自動化mark點識別坐標定位自動化功能
Mark點影像識別自動坐標位置校正，多區域坐標點自動定位測量與分析，可組合式完成粗糙度、輪廓尺寸的批量自動化測量。
自動拼接功能
SuperViewW白光干涉光學3D輪廓儀支持方形、圓形、環形和螺旋形式的自動拼接測量功能，配合影像導航功能，可自定義測量區域，支持?jǐn)?shù)千張圖像的無縫拼接測量。
應用領域圖片
SuperViewW白光干涉光學3D輪廓儀對各種產品、部件和材料表面的粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。
懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。 |
|
