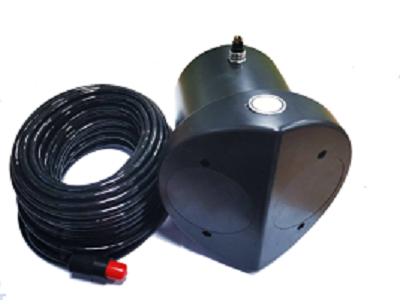

產品詳細介紹 H-ADCP聲學多普勒剖面流量計
應用于水文、水利、排水、灌區、海綿城市的渠道、河道流速流量測量
優勢：
第二代流速產品，性能更穩定測量更精確；
分層流速測量，更適應寬流域的流速分布；
分層流速流向測量，掌握水體的流動趨勢；
Web云端數據服務；
內置水深測量探頭；
流量儀簡單易用；
內置溫度傳感器，自動校準聲速；
內置姿態傳感器、水位傳感器測量；
外形小型及流線型的設計，方便安裝。
應用：
河道流量閘孔流量
在河流、渠道的水文測驗工作中，流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有流速儀法、浮標法等，測驗手段有人工船測、纜道測量等，這些測驗方法原理簡單明了、實用性強，但是費工費時，效率低。為適應新時代經濟社會發展和防汛工作的需求，及時想各級防汛抗旱部門提供準確的水文信息，特別在大洪水時，需要快速采集河流的洪水流量數據，聲學多普勒流量儀測流有不可比擬的優越性。
用途
WSC770系列成為功能強大的測流系統。采集高質量的水平剖面數據。采用側視的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的數據。特別適用于：
■混凝土渠道
■天然河流
■小溪
■灌溉渠道
■水電水道
■供水渠道
■排水渠道的流量檢測。
性能
產品型號 H-ADCP-2M-600H
工作頻率 600KHZ
聲路 平面陣列雙波束
水平超聲波夾角 130°
測量范圍 1.2m至100m
盲區 0.8m
單元層數 最大256層
單元尺寸 動態可調
測量精度 ±0.5%
流速分辨率 0.001m/s
流速測量范圍 ±10m/s
溫度傳感器測量范圍 －25℃～75℃
姿態傳感器精度 ±0.5°
溫度精度 ±0.4℃
水位 測量 超聲波水位測量范圍 0.5-20m
陶瓷壓力水位測量范圍 最大100m
可外接雷達水位精度 ±2mm,±0.02%FS
測量時間間隔 1-60min可調
數據輸出 水位、分層流速、平均流速、 面積、流量等
工作溫度 －10℃～60℃
存貯溫度 －20℃～70℃
標配深度 水下100m
防護等級 IP68
工作電壓 DC 7-15V
功耗 <1.5W
通訊協議 RS485( 標準 modbus 規約 ), SDI-12、RS-232、RS-422；
水平波束角指向角
不大于1.4°
旁瓣抑制>60dB， >60dB，
垂直波束指向角不大于3.8° 不大于3.8°
傳感器尺寸 158*220*200 mm
空氣中質量 3.8Kg
水中質量 0.65Kg
可靠性 MTBF >25000h
* : 實際可測最大剖面深度隨測量斷面的具體條件的不同而變化；
** : 波束指向角是指在半功率(-3dB)時的角度;
*** : 功耗會隨功能和實時流量顯示功能的開關而變化。
材質
剖面儀：POM
電纜：PVC
現場操作顯示單元：鋁合金+表面漆
滑動式安裝支架：SS304不銹鋼
PC網絡平臺
網絡云平臺，數據讀取，記錄保存。：
選型譜
FUC660-2M-
| 測量河道寬度
| 03 300KHz，200m
| 06 600KHz，100m
| 10 1000KHz，50m
| 20 2000KHz，25m
| 99 特殊定制：。
| | 儀表通訊電纜長度
| | 0 25 m
| | 1 100 m
| | 2 200 m
| | 9 特殊定制：(<=500m)。
| | | 供電電源
| | | D 12VDC，通過PC軟件操作
| | | G (配現場DTU遠程)12VDC
| | | A (配變送器)220VAC,50Hz
| | | I (配變送器)24VDC
| | | | 輸出
| | | | A RS485
| | | | B 4 - 20mA
| | | | Y 特殊定制：。
| | | | | 安裝方式
| | | | | H 水平側裝式
V 垂直坐底式
FUC660-2M-
注：更多特別功能或特別規格的訂貨需求，請聯系我們。
|
|
