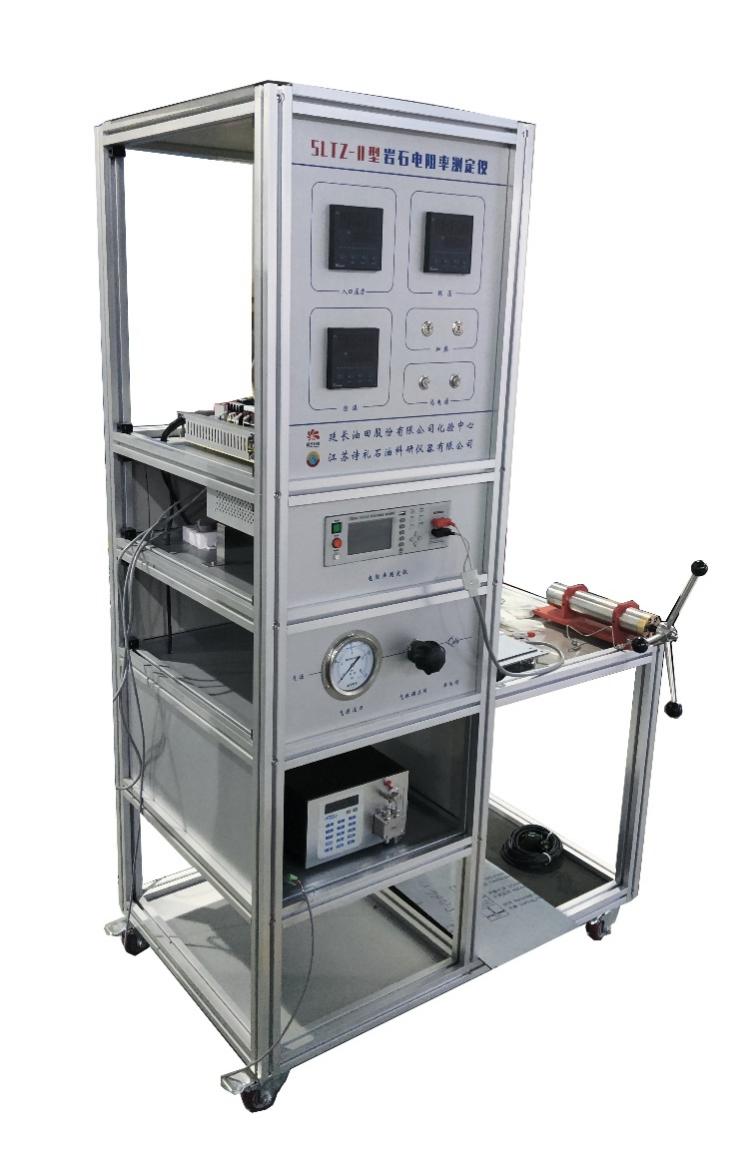

產品型號：SLTZ-Ⅱ
產品代碼：
產品價格：面議
折 扣 率： 0
最后更新：2023-04-09
關 注 度：3365
生產企業：江蘇詩禮石油科研儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概述
巖石電阻率測定儀用高壓電阻率巖心夾持器及電阻率測量儀測定巖心在不同含水飽和度下的電阻率值，繪制飽和度與電阻率指數關系曲線。巖心含水飽和度，電阻率指數由計算機自動采集計算。
二、工作環境
環境溫度：5～30℃
環境濕度：≤85%RH
大氣壓力：86～106KPa
地面要求：平整，無強振動
設備電子部分安全接地
無陽光或熱源輻射
空氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體
實驗室儀器操作間水、電、氣供給方便。
三、技術參數
1、電阻率夾持器：φ25×25-80mm，環壓60MPa
2、工作溫度：室溫～150℃
3、電阻率測量儀：同惠2810D
4、氣體調壓閥：進口6000psi，出口1500psi
5、圍壓泵：JB-80泵
6、天平：賽多利斯510g，精度0.001g
7、壓力傳感器：森納士，60MPa，精度0.1%F.S
8、電源：220V、50Hz
四、工作前準備
1、根據實驗?zāi)康膮⒖純拥臏y井響應特征確定需要選取巖樣的位置和數量。所選取的巖樣要有代表性。
2、根據要求鉆取直徑25.4±0.1mm長度大于50mm巖樣。
3、將鉆取好的巖樣切割，應盡量避免巖樣柱面及兩端面上存在有不可修復的缺角。
4、使用端面磨片機磨巖樣的兩個端面，確保兩端面平整且與圓柱體軸線垂直。
5、用卡尺測得巖樣的直徑和長度，測量3次取平均值，按巖樣編號記錄測量結果。
6、用甲醇浸泡巖心樣品5～7d。用滴管去浸泡過巖心樣品的甲醇液少許，滴在滴定板上，再滴入硝酸銀溶解，觀察其顏色，如有乳白色沉淀物，應更換甲醇液再洗。
7、根據巖樣的性質選用洗油容劑洗油，使用熒光照射浸泡過巖樣的溶劑來確定熒光的等級，如果熒光的等級不大于三級，則符合實驗要求。
8、根據巖樣性質設定干燥箱溫度對巖樣烘干，一般設定溫度為105±2℃，恒溫8h。
9、干巖樣的質量測量，使用電子天平（最小分度值為0.01g）測量干巖樣的質量并記錄測量結果。
10、烘干后的巖樣放入裝有干燥劑的干燥器皿中密封保存。
11、根據實驗要求及巖樣情況按SY/T5336的要求測量巖樣的常溫常壓孔隙度，記錄參數。
12、配置鹽水溶劑，用電阻率測量儀測量溶液電阻率，測量溶液溫度。用氯化鈉溶液電阻率與溫度關系圖版檢查溶液電阻率，應與此圖版對應值相符合。
13、將巖樣用抽空及加壓飽和裝置對其飽和。將干巖心樣品和溶液同時抽空1h，打開放水閥，將溶液緩慢注入存放巖心樣品的真空瓶內，再繼續抽真空，直至巖心內無氣泡排出為止（一般連續抽空8h）。
14、真空飽和后的巖心樣品在其溶液中靜置10d左右。
五、安全
儀器的安全操作，涉及到操作者的人身安全和儀器安全兩方面，為了保證操作者的人身安全和儀器的正常使用，廠家提醒操作者注意如下幾點：
1、儀器的各類儀表必須保證正確的電壓輸入。
2、儀器各部保證有良好的接地。
3、流程管路各部壓力不得高于設計壓力，使用氣體應格外小心。
4、注液容器操作時應特別注意，以防對人體造成傷害。
5、儀器的閥門設計為手柄操作，請仔細按流程操作，任何一閥門的操作錯誤均可導致整個試驗失敗，甚至損壞其它測量設備。
六、維護與注意點
1.儀器所有與液體接觸部分均為不銹鋼材料，有較好的抗腐蝕性能，但這并非一勞永逸，對流程管路部分需要經常清洗，尤其是注入帶有腐蝕性液體時，用后請用清水清洗。長時間不用時應將管線和容器內清洗干凈，用氣吹干凈。
2.長期使用會對流程密封件的正常磨損，影響密封性能。所以，建議定期對儀器進行耐壓試驗，對儀器的泄漏部分更換密封件。如有自理不了的故障，請與廠家聯系，由我廠的專業人員為您處理；本廠將為您提供周到的服務。
七、結束語
本操作指南僅結合儀器的基本配置而闡述最基本的操作，相信 您在熟悉了儀器的基本性能和基本操作后，定會得心應手地派生出其它用途和其它操作。歡迎從事油藏工程實驗研究的工程師對我廠的儀器提出改進建議，并在相應的合作中建立更深的友誼。
感謝您使用我廠的系列產品。 |
|
