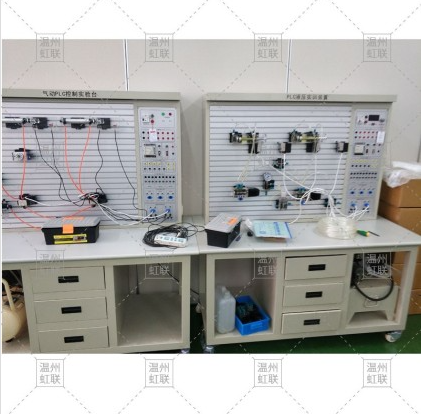

產品詳細介紹HL-QD02氣動與PLC綜合實訓裝置
一、主要技術參數
1、電源AC220V50HZ
2、直流電源：輸入AC220V，輸出DC24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：550W電源：AC220V
5、公稱容量：30L噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握氣動系統動作及PLC控制的基本氣動回路
(一)、氣動元件及教學軟件
氣動技術基礎知識：氣動技術概況、氣動系統組成、空氣基本性質、流體力學基本知識、空氣濕度。
氣源系統：空氣壓縮機、后冷卻器、儲氣罐。
空氣處理單元：自動排水器、空氣過濾器、干燥器、空氣組合元件。
執行元件：標準氣缸、擺動氣缸、其他類型氣缸。
氣動控制元件：壓力控制閥、流量控制閥、方向控制閥、電氣比例閥。
真空系統：真空產生設備、真空用氣閥、真空壓力開關、這空過濾器、應用實例。
氣動輔助元件：油霧器、消聲器、磁性開關、壓力開關、流量開關、管子和接頭。
氣動回路仿真：換向回路、壓力回路、速度回路、其他回路、
管理維護及故障處理：管理、保養維護、故障處理、維修。
基礎知識練習測試：氣動基礎理論、綜合試題。
三、氣動PLC控制實訓裝置基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路 |
|
