產品型號：abi-2500
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-06-19
關 注 度：7961
生產企業：北京金三航科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品概述：

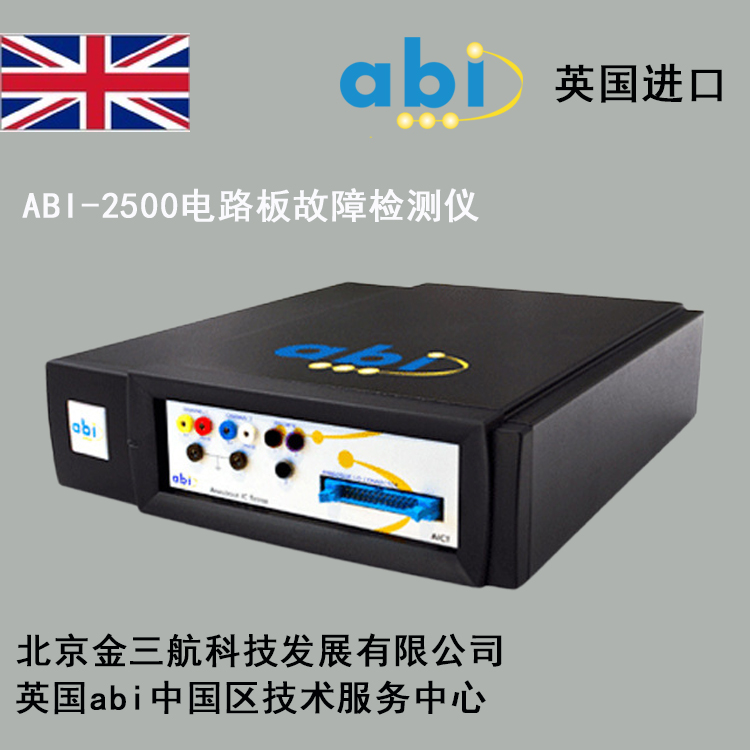

abi-2500電路板維修檢測儀是專為測試模擬器件提供的解決方案。它能對電路板維修檢測中各種常見的模擬集成電路和分立器件進行功能測試，它還具備檢測所有類型的模擬和數字組件的眾所周知的手段：非加電V-I 曲線測試技術。如用戶只需要后一項V-I曲線功能，請選擇abi-2400測試模塊。
產品組成：
1.軟件配置：
1）具有測試流程記憶功能（軟件具有強大的測試流程編輯和記錄功能）
2）*全面記錄各種測試信息。軟件可將標準電路板上測量到的V-I和V-T曲線圖都存儲記錄到測試程序中，方便隨時與其他電路板進行對比，大大簡化了測試中需要重復對比的工作。
3）軟件在測試流程中允許用戶根據需要加入對測試步驟的文字說明、照片、Office Word、Office Excel、PDF文檔、網頁鏈接、視頻等，極大提升了測試效率。
4）*中文、英文測試操作軟件，提供免費終生軟件的升級服務；
2.硬件配置：
1）24路模擬測試通道，2路探棒測試通道，2通道同步脈沖信號，3路分立器件測試通道；
2）含有模擬器件測試庫，可對放大器、比較器、二極管、三極管、晶閘管、場效應晶體管、光耦器件、AD和DA數模轉換器件等模擬集成電路進行功能測試。可進行光耦合器及繼電器元器件的速度功能測試等。
3）*系統可對各種器件進行端口測試：V-I、V-T、測試。V-I測試頻率達到12kHz，非常合適測試電感及高頻電容器件。可設定同步脈沖信號的幅值與寬度, 進行可控硅元器件或FET的功能測試。
4）具備24通道矩陣式V-I曲線測試模式, 可針對所有管腳間的阻抗曲線進行測試。
何謂V-I曲線測試?
對于模擬及數字電路板, V/I曲線測試是成熟、可靠的解決方案。
透過一個限流電阻器, 施加AC電壓到一個測試點時, 測量因此產生的電流, 并將結果繪制成一個電壓/電流圖形, 即顯示該測試點的特性曲線。
分析V-I曲線,通常是與一個參考點作比較,而檢測如下問題：
漏電流器件。
內部受損器件。
錯誤數值的器件。
不一致的器件。
短路與開路。
功能特點：
1.可對模擬集成電路進行在線/離線功能測試與參數測試；
2.具備矩陣式V-I曲線測試模式, 可針對所有管腳間的阻抗曲線進行測試；
3.能夠?qū)ζ骷M行：器件功能測試，各個管腳電壓實時顯示,管腳連接狀態測量實時顯示，同一器件同一時間完成上述多種測試；
4.要含有模擬器件測試庫，可對放大器、比較器、二極管、三極管、晶閘管、場效應晶體管、光耦器件、AD和DA數模轉換器件等模擬集成電路進行功能測試；
5.測試頻率高達到12kHz，適合測試電感及高頻電容器件；
6.可設定同步脈沖信號的幅值與寬度, 進行可控硅元器件或FET的功能測試；
7.簡單的通過/失敗顯示，方便非專業人員使用；
8.無需電路圖；
自動夾具定位功能。
了解詳細資料請點擊：http://www.ictester.net https://www.2468.cn http://www.tester.cn |
|
