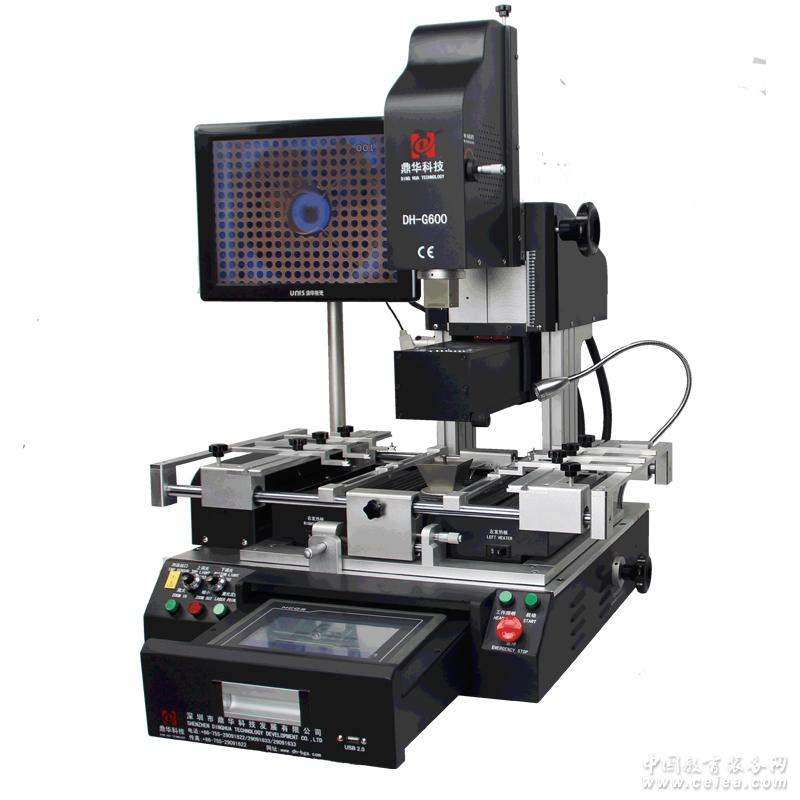

產品型號：鼎華DH-G600
產品代碼：
產品價格：25000
計量單位：臺
折 扣 率： 0
最后更新：2014-02-09
關 注 度：3542
生產企業：深圳市鼎華科技發展有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
DH-G600主要參數：
高清觸摸屏人機界面，PLC控制,并具有瞬間曲線分析功能.實時顯示設定和實測溫度曲線，并可對曲線進行分析糾正。
高精度K型熱電偶閉環控制和溫度自動補償系統，并結合PLC和溫度模塊實現對溫度的精準控制，保持溫度偏差在±2度.同時外置測溫接口實現對溫度的精密檢測，并實現對實測溫度曲線的精確分析和校對.
采用高精度數字視像對位系統，PCB板定位采用V字型槽，采用線性滑座，使X、Y、Z三軸皆可作精細微調或快速定位、方便、準確，滿足不同PCB板排版方式及不同大小PCB板的定位.
靈活方便的可移動式萬能夾具對PCB板起到保護作用，防止PCB邊緣器件損傷及PCB變形，并能適應各種BGA封裝尺寸的返修.；
配備多種規格合金風嘴，該風嘴可360度任意旋轉定位，易于安裝和更換；
上下共三個溫區獨立加熱，三個溫區可同時進行多組多段溫度控制，保證不同溫區同步達到最佳焊接效果。加熱溫度、時間、斜率、冷卻、真空均可在人機界面上完成設置。
上下溫區均可設置8段溫度控制，可海量存儲溫度曲線，隨時可根據不同BGA進行調用,在觸摸屏上也可進行曲線分析、設定和修正； 三個加熱區采用獨立的PID算法控制加熱過程，
升溫更均勻，溫度更準確；
采用大功率橫流風機迅速對PCB板進行冷卻，以防PCB板的變形，貼裝、焊接、拆卸過程實現智能自動化控制；
具有USB接口,可方便下載當前曲線圖到U盤中存起,以及可以插上鼠標使用加長觸控屏使用時間
配置聲控“提前報警”功能.在拆卸、焊接完成前5-10秒以聲控方式警示作業人員作相關準備。上下熱風停止加熱后，冷卻系統啟動，待溫度降至常溫后自動停止冷卻。保證機器不會在熱升溫后老化！12經過CE認證，設有急停開關突發事故自動斷電保護設置
總功率
Total Power
5300W
上部加熱功率
Top heater
1200W
下部加熱功率
Bottom heater
第二溫區1200W，第三溫區2700W（加大型發熱面積以適應各類PCB板）
電源
power
AC220V±10％ 50/60Hz
外形尺寸
Dimensions
L550×W580×H720 mm
定位方式
Positioning
V字型卡槽,PCB支架可X方向調整并外配萬能夾具
溫度控制方式
Temperature control
K型熱電偶（K Sensor）閉環控制（Closed loop）
溫度控制精度
Temp accuracy
±2度
PCB尺寸
PCB size
Max 400×380 mm Min 22×22 mm
適用芯片
BGA chip
2*2-50*50mm
適用最小芯片間距
Minimum chipspacing
0.15mm
外置測溫端口
External Temperature Sensor
1個，可擴展（optional）
機器重量
Net weight
約60kg
|
|
