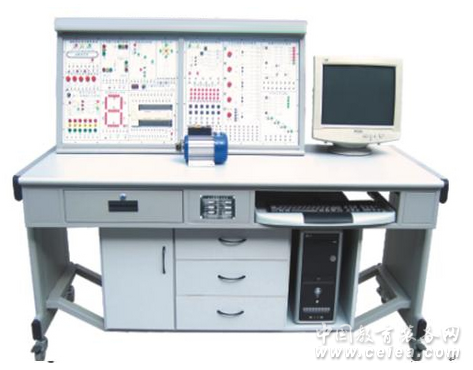

SC-NETPLC1型網絡型PLC實訓裝置
|
 |
|
產品詳細介紹一、產品概述
SC-NETPLC1型網絡型PLC實訓裝置是為職業技術教育、高等教育而開發的網絡型PLC實訓裝置。該教學設備采用羅克韋爾自動化公司推出的世界領先的工業網絡平臺方案，即三層網絡結構：以太網(Ethernet)、控制網(ControlNet)和設備網(DeviceNet)。
以太網(Ethernet)：以太網屬國際標準，現已廣泛用于程序維護、向MIS和MES系統傳遞工廠數據、監控、連接人機界面、記錄事件和告警。以太網工業協議(Ethernet IP)作為信息網絡，為上層網絡計算機系統提供讀取工廠數據的途徑，并提供可編程設備支持(PDS)。
以太網(Ethernet)
控制網(ControlNet)：是一種國際標準(IEC61558)，是一個非常先進的網絡，可滿足實時、高產量應用系統的控制要求。其主要特點是使多個智能自動化高速控制設備有效共享信息，共同完成監控、工作單元協調、操作界面、遠程設備配置、編程以及排故等。
控制網(ControlNet)
設備網(DeviceNet)：屬工業設備層的網絡，提供簡單工業設備(如傳感器和激勵器)與高層設備(如PLC控制器和計算機)之間的連接。設備網是一個靈活開放的網絡，可兼容不同供貨商的設備。它可提供高速讀取廣泛工廠設備數據的途徑，減少布線。
設備網(DeviceNet)
在三層網絡結構中，每一個核心網絡----設備網、控制網和以太網工業協議都使用了先進的"生產者/客戶"模式來優化生產效率。而傳統自動化網絡使用的是"主-從"方式，用戶往往為收集和發布數據耗費大量時間用于控制器編程，因此系統配置能力受到極大限制，效率較低。"生產者/客戶"模式可以使系統配置能力可以得到無限擴大，而且免去了大量復雜的編程工作，從而大大提高了生產效率。
二、技術參數
1、設備外形尺寸
1700mm×700mm×1500mm
2、供電電源
1) 三相五線交流電源
2) 三相電源總開關帶漏電保護 I△n ≤30mA，時間≤0.1s
3) 電源指示、供電指示
4) 有三相電源輸出，帶自動空氣開關
5) 有單相電源輸出，帶自動空氣開關
6) 有事故急停按鈕
7) 有接地保護
8) 有漏電保護
9) 有過流保護
10) 安全特性符合有關國家標準
3、實驗電源
1) 1.25～30V可調直流電壓源1路
2) 4～20mA可調直流電流源1路
3) DC24V電壓源1路
4) DC12V電壓源1路
4、工作環境
溫度-10℃～＋40℃，相對濕度<85%（25℃），海拔<4000m
5、容量：<1000VA
|
|
