產品詳細介紹一、產品概述

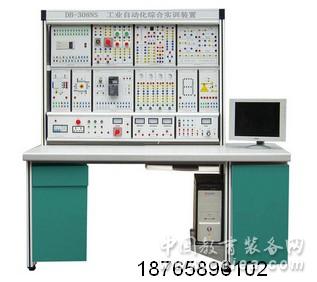

SC-DQZN4型工業自動化綜合實訓臺是為職業技術教育、高等教育而開發的工業自動化綜合性實訓裝置，該教學設備適用于中高級職業院校、高等院校學生的工業自動化相關課程學習與應用培訓、學生的崗前培訓和職工的再培訓。XK-DQZN4型工業自動化綜合實訓臺能完成PLC編程指令學習及訓練，PLC典型項目實訓，PLC網絡通訊實驗，組態實訓，變頻器實訓，觸摸屏實訓，PLC與變頻器綜合實訓，PLC與觸摸屏綜合實訓，PLC、變頻器與觸摸屏綜合實訓等實驗實訓內容。
二、技術參數
1、設備外形尺寸
1700mm×700mm×1500mm
2、供電電源
1) 三相五線交流電源
2) 三相電源總開關帶漏電保護 I△n ≤30mA，時間≤0.1s
3) 電源指示、供電指示
4) 有三相電源輸出，帶自動空氣開關
5) 有單相電源輸出，帶自動空氣開關
6) 有事故急停按鈕
7) 有接地保護
8) 有漏電保護
9) 有過流保護
10) 安全特性符合有關國家標準
3、實驗電源
1) 1.25～30V可調直流電壓源1路
2) 4～20mA可調直流電流源1路
3) DC24V電壓源1路
4) DC12V電壓源1路
4、工作環境
溫度-10℃～＋40℃，相對濕度<85%（25℃），海拔<4000m
5、容量：<1000VA
三、實訓功能
1、PLC實訓
1) PLC基本指令實訓
2) 天塔之光
3) 八段數碼顯示
4) 郵件自動分檢控制
5) 自動軋鋼控制系統
6) 水塔水位自動控制
7) 多種液體自動混合
8) 自動成型機控制
9) 交通信號燈
10) 機械手動作模擬
11) 裝配流水線自動控制
12) 加工中心刀具選擇控制
13) 自動送料裝車
14) 組態實訓
2、典型電動機控制實訓項目
1) PLC控制電動機啟停項目
2) PLC控制電動機點動與自鎖項目
3) PLC控制電動機正反轉項目
4) PLC控制電動機星三角啟動項目
5) PLC控制電動機反接制動項目
3、變頻器實訓
1) 操作面板控制變頻器運行實驗
2) 變頻器點動運行實驗
3) 基于外部電位器控制的變頻器運行實驗
4) 基于外部電壓控制的變頻器運行實驗
5) 變頻器模擬量輸出檢測實驗
6) 變頻器開關量輸出檢測實驗
7) 變頻器多段速度控制實驗
8) PLC控制變頻器運行實驗
4、觸摸屏實訓
1) 觸摸屏認識及編程軟件使用
2) 觸摸屏應用案例：觸摸屏、PLC控制電機正反轉
|
|
