產品詳細介紹一、概述及應用：

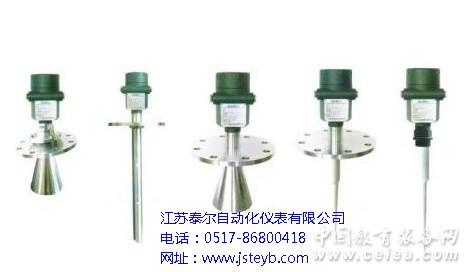

TE-RD50系列脈沖雷達物位計因其特殊的非接觸式測量特性，可對有污染性和腐蝕性的介質進行準確的測量,其穩定和準確的表現也同樣體現在復雜的測量環境下。輸出的4~20mA信號可以提供遠端控制,采用了獨特的微波技術和Echo-tech回波處理技術以適應各種工況。脈沖雷達物位計的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。 脈沖雷達物位計適用于 煤廠、電廠、石油化工、食品行業及一般工業應用。
二、產品特點：
測量范圍大，精度高
非接觸式測量，因此適用于比較復雜的工況
突出表現在測粘稠液體或溫度和壓力變化大的場合
輸出信號4~20mA/HART
三、技術參數
型號 TE-RD53 TE-RD52 TE-RD51
圖片
應用 可預測固體和液體介質，適用于各種復雜測量，如小介電常數介質，腐蝕性工況，粉煤灰等介質，以及揮發腐蝕性液體介質。 適用于固體和液體介質測量，特別是強腐蝕性介質，同時在具有一定溫度壓力條件下的物位測量。 過程條件簡單，適合腐蝕性介質和固體料位測量。
測量范圍 0~35米 0~15米 0~10米
連接方式 法蘭（DN80/100/150/200/250） 法蘭（DN50/80/100/150） 螺紋（G 1-1/2″,1-1/2″NPT）
料倉開口 ￠110/160/220/270mm ￠60/90/110/160mm ￠50mm
工作壓力 －1.0~4.0MPa －1.0~2.0MPa －1.0~2.0MPa
工作溫度 －40～230℃
精度 ＜0.2%(頂部盲區500mm) ＜0.2%(盲區位波束角發射處向下500mm)
采樣 回波采樣55次/秒
防爆等級 EXia ⅡCT6/Exd ⅡCT6
防護等級 TP66
信號輸出 兩線4~20mA/HART或三線4~20mA
天線材質 不銹鋼 PP/PTFE PP/PTFE
電纜接口 M20×1.5（電纜直徑7～10mm）
電源 電源：24VDC(±10%);波紋電壓：1Vpp;耗電量：最大22.5mA
環境溫度 －40～80℃
顯示方式 液晶顯示
四、產品選型
脈沖雷達物位計TE-RD53
企標 分割線 型號 防爆 連接方式（HG20594-97）/天線型式/材料 天線延長管 工作壓力 密封/過程溫度 量程（mm） 編程器 電源/信號輸出 說明
TE 企標
－ 無定義
RD53 智能雷達物位計
A 類別
P 標準型（非防爆）
I 本安型（Exia Ⅱ CT6）
F 隔爆型（Exd Ⅱ CT6）
A 用戶要求
B 法蘭DN80 PN1.6,喇叭天線75mm/不銹鋼
C 法蘭DN100 PN1.6,喇叭天線95mm/不銹鋼
D 法蘭DN150 PN1.6,喇叭天線145mm/不銹鋼
E 法蘭DN200 PN1.6,喇叭天線195mm/不銹鋼
F 法蘭DN250 PN1.6,喇叭天線240mm/不銹鋼
1 無
2 200mm
3 300mm
4 400mm
0 常壓
1 1.6MPa
2 2.5MPa
3 4.0MPa
P 普通密封：－40～150℃
G 高溫密封：－40～230℃帶散熱片
XXX 例：800代表800mm
Y 帶
N 不帶
1 兩線制DC24V 4～20mA/HART
2 三線制DC24V 4~20mA
TE － RD53 A P A 1 0 P XXX Y 1 完整選型
脈沖雷達物位計 TE-RD52
企標 分隔線 型號 防爆 天線材料/工作溫度 法蘭規格（HG20594-94） 法蘭形式 容器接管長度 編程器 接線方式 說明
TE 企標
－ 無定義
RD52 智能雷達物位計
B 類別
P 標準型（非防爆）
I 本安型（Exia Ⅱ CT6）
F 隔爆型（Exd Ⅱ CT6
A PP/－40～80℃
B PTFE/－40～230℃
1 DN50 PN1.6
2 DN80 PN1.6
3 DN100 PN1.6
4 DN150 PN1.6
1 碳鋼法蘭
2 不銹鋼法蘭
3 PP翻邊法蘭
4 PTFE翻邊法蘭
1 無
2 50mm
3 100mm
4 150mm
5 200m
6 按用戶要求
Y 帶
N 不帶
1 兩線制DC24V 4～20mA/HART
2 三線制DC24V 4～20mA
TE － RD52 B P A 1 1 1 Y 2 完整選型
脈沖雷達物位計 TE-RD51
企標 分隔線 型號 防爆 天線材料/工作溫度 過程
連接 容器接管長度 編程器 接線方式 說明
TE 企標
－ 無定義
RD51 智能雷達物位計
C 類別
P 標準型（非防爆）
I 本安型（Exia ⅡCT6）
N 隔爆型（Exd ⅡCT6）
A PP/－40～80℃
B PTFE/－40～230℃
G 螺紋G1-1/2
N 螺紋1-1/2NPT
1 無
2 50mm
3 100mm
4 150mm
5 200mm
6 按用戶要求
Y 帶
N 不帶
1 兩線制 DC24V 4~20mA/HART
2 三線制DC24V 4~20mA
TE － RD51 C P A N 5 N 1 完整選型
五、安裝位置
說明一：安裝位置 說明二：減少罐內干擾，優化測量設備
正確的安裝位置為：離罐的距離為罐直徑1/6處，最小距離為200mm。（圖標2）
不可安裝在罐頂中心位置。（圖標3）
不可安裝在入料口上方。（圖標4）
盡可能避免罐內障礙物，如開關，儀表，加熱線圈，真空環和擋板等等。
如干涉嚴重，應采用導波雷達系列
無線尺寸越大，波束角越小，干擾性回波越少。
可采用導波管，避免干擾回波。
說明三：棒式天線雷達的安裝位置和角度 說明四：喇叭口式天線雷達的安裝位置和角度
天線應垂直安裝，尤其不可向罐壁傾斜。
在法蘭連接處使用彈簧墊圈，以減少溫度影響，
桿式天線必須伸出安裝短管。 天線應垂直安裝，尤其不可向罐壁傾斜。
喇叭天線必須延伸出安裝短管，否則應使用延長管。
說明五：如何使用天線延伸管 說明六：導波管的安裝
當喇叭口長度小于罐頂安裝短管長度，需要天線延長管，如果當喇叭口直徑大于短管直徑，需要使用天線延長管，從罐內將天線安裝到雷達儀表上。
如需將儀表抬高，可選用延長管。
導波管必須內壁光滑，導波管的內壁和喇叭口的直接相符為最佳。
請使用縱伸焊接的不銹鋼管，也可通過預先焊接的法蘭盤活焊接頭延長測量管。
焊接時不能產生凸點或凸緣，且將法蘭和測量管對齊固定，再焊接。必須保持管壁的平滑，以避免虛假回波。
說明七：接線方式 注意事項
若罐底為凹型或錐型，物位低于凹槽高點時，物位將無法進行測量。（此時建議將“0”點定在不規則處的高點上）。
測量范圍的頂端值，應距離天線尖端至少100mm以防止介質腐蝕或黏附到天線，影響測量。
最小的測量范圍與天線有關
濃度不同，泡沫可吸收微波的同時，也會將其反射。所以在一定條件下是可以測量的。
當超出測量范圍時，儀表輸出為22mA。
|
|
